南譙區東方紅水庫除險加固工程
趙育川
1.工程概況
東方紅水庫位于滁州市南譙區章廣鎮北面太平集村境內，屬長江流域，座落于滁河支流三叉河上游，是一座以灌溉為主，兼防洪的重點小(1)型水庫。由于當時施工條件限制，未按碾壓式土壩技術要求施工，樞紐工程存在理論較多問題：①大壩壩頂凹凸不平，護坡塌陷、損壞嚴重；②下游壩坡凹凸不平，壩基與壩身結合部滲漏嚴重，兩頭壩肩繞滲；③壩體內有圬工涵口和涵身破損出現穿箱漏，出口無消能設施，無工作平臺和啟閉設施；④溢洪道進口段無護砌，溢流堰為漿砌石結構，下游無消能設施，沖刷嚴重。
2. 工程區地質概況
2.1地形地貌
東方紅水庫庫區位于我國東部新華夏系第二沉降帶和秦嶺緯向構造帶的復合部位。庫區地貌形態為沖積形成的一級階地，沿河流兩側階地一般上游狹窄，下游開闊。
2.2地層巖性
水庫區廣泛分布第四系沖積層，上部主要為粘性土，棕褐色，可塑狀。
2.3水文地質條件
根椐含水層的性質和地下水類型；壩區地下水的動態和埋藏條件，主要含水層為孔隙性含水層，屬潛水型，主要分布在壩體填土及第四系覆蓋層內，受氣候、地形等因素影響，其補給來源主要是大氣降水及庫水。根據區域地質資料分析，本勘探場地范圍內地下水對混凝土無侵蝕性。
2.4庫區工程地質條件
2.4.1庫岸穩定
庫區兩岸為可塑狀粘性土層組成，庫區周邊地形較平緩，植被發育良好，未見較大規模的崩塌和滑坡等不良地質現象，庫岸總體較穩定。
2.4.2 庫區淤積
庫區位于江淮丘陵區，氣候溫暖濕潤，四季分明。庫區周邊植被發育良好，水土保持良好且?guī)熘苎匕稙榭伤軤钫承酝翆痈采w。庫內淤積現象不嚴重。
2.5抗震性能評價
根據《中國地震動參數區劃圖》（GB18306-2001），測區設計地震動峰值加速度為0.05g，相應地震基本烈度為Ⅵ度，設計地震動反應譜特征周期值為0.40s。
3. 常水頭注水試驗及成果分析

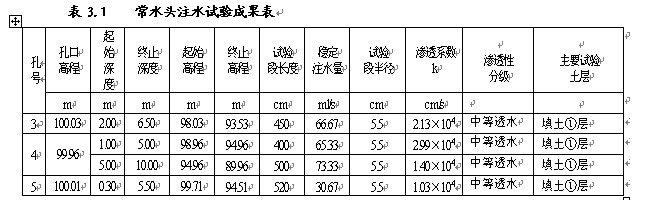

本次勘探在大壩壩頂3＃、4＃、5�？走M(jìn)行了4(段)次常水頭注水試驗，試驗成果見表3.1。位置見剖面圖或柱狀圖。




通過室內外試驗成果對比，室內滲透試驗和野外注水試驗存在一定的差異；建議每層土的滲透系數宜采用大值。
4. 壩區工程地質條件
4.1壩體體工程地質條件
4.1.1壩體地層簡述
本次勘察揭示，壩體填土主要為①層素填土 (Qml)，棕褐、灰色，軟塑~可塑，濕，質地以粉質粘土及重粉質壤土為主，河槽段層底為流塑狀淤泥質粉質粘土，礫石和風化物含量約10-30%,局部含量較多。
4.1.2壩體工程地質評價
經野外原位測試及室內土工試驗資料綜合分析表明：壩體填土主要為①層素填土，河槽段層底為流塑狀淤泥質粉質粘土，礫石和風化物含量約10-30%，局部含量較多。液性指數平均值0.73，塑性指數平均值15.94；壓實度范圍值為82.6%~97.6%，平均壓實度87.4%，不滿足規范要求。在大壩壩頂孔3＃、4＃、5＃做注水試驗，成果表明滲透系數均值1.89×10-4 cm/s，屬中等透水性，說明該大壩碾壓不密實，防滲性能較差。
綜上所述，由于填筑大壩時，未經碾壓或碾壓不實所致；壩體填土與壩基結合部沒有處理好，其接觸面亦成為滲漏通道；壩體土填筑質量未能達到設計要求，致使下游壩腳多處出現散浸、滲漏出逸點和局部沼澤化現象。
4.2壩基工程地質條件
4.2.1壩基工程地質評價
①層淤泥質重粉質壤土呈軟塑狀，含有少量礫砂；主要分布在河槽段，呈透鏡體狀分布；該層為軟弱強度，中～高壓縮性，孔隙比大，含水量大，工程地質條件差。直接快剪粘聚力建議值14.0KPa，直接快剪內摩擦角建議值8.0°滲透系數建議值為5.0×10-5cm/s，屬弱透水；fk =80kPa。
②1層粘土呈可塑狀，主要分布在左岸坡壩基；該層為中等強度，中壓縮性，工程地質條件一般。直接快剪粘聚力建議值35.0KPa，直接快剪內摩擦角建議值14.0°滲透系數建議值為3.0×10-5cm/s，屬弱透水；fk =150kPa。
③層片巖，強風化，右岸坡埋藏較淺，強度高，一般可視為弱透水層，工程地質條件較好，fk=300kPa。
4.2各層巖土主要參數值

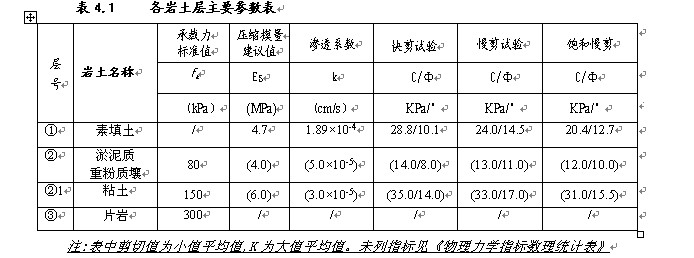

綜合室內試驗與野外原位測試，結合已建工程多年運行的實際情況，壩體和壩基各層巖土物理力學參數建議值詳見表4.1。




4.3土的滲透變形判別

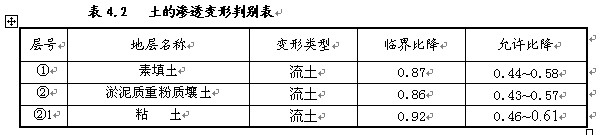

根據《水利水電工程地質勘察規范》附錄中的規定，判斷土的滲透變形的類型為流土；根據公Jcr=(Gs-1)(1-n)計算土層的臨界比降；再根據建筑物的重要性除以1.5～2.0安全系數，確定允許比降，具體建議值見表4.2所示。

5．正常溢洪道工程地質條件評價

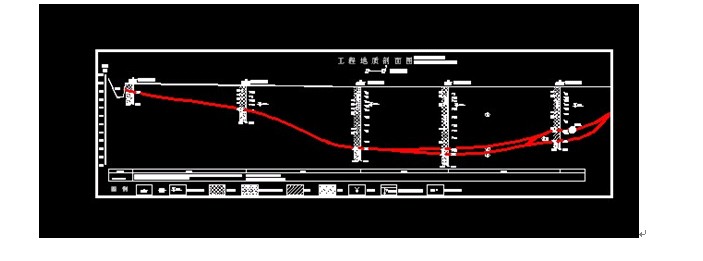

正常溢洪道為寬頂堰結構，根據鉆孔揭示，持力層為③層片巖，強風化，強度高，一般可視為弱透水層，工程地質條件好， fk=300kPa；抗沖刷性能一般。（土層分布詳見ZP-ZP，工程地質剖面圖）
6. 放水涵洞工程地質條件評價
根據鉆孔揭示，放水涵涵基持力層為②1層粘土, 呈可塑狀，該層為中等強度，中壓縮性，工程地質條件一般。直接快剪粘聚力建議值35.0KPa，直接快剪內摩擦角建議值14.0°滲透系數建議值為3.0×10-5cm/s，屬弱透水；fk =150kPa，承載力和壓縮模量均滿足設計要求；抗沖刷性能較差。（放水涵土層分布詳見ZP-ZP，工程地質剖面圖）


7. 結論與建議
（1）大壩壩體填土質量較差，質地以粉質粘土及重粉質壤土為主，建議對大壩進行防滲加固處理。
（2）正常溢洪道為寬頂堰結構，持力層為③層片巖，fk=300kPa；抗沖刷性能一般。
（3）放水涵涵基持力層為②1層粘土，呈可塑狀；fk =150kPa，承載力和壓縮模量均滿足設計要求；抗沖刷性能較差。
