天然氣場站中的壓縮機廠房因輸送易燃易爆介質的防爆要求，地坪往往設計為抗爆防靜電不發火水泥地面。在實際工程施工中，由于地坪結構層與不發火面層二次施工的結合性差、不發火面層厚度薄、不均勻收縮等因素，不發火水泥地坪常會出現空鼓、開裂的情況。為此，本文基于NFJ重載抗爆地坪的性能特點，以陜京四線輸氣管道(增壓工程)紅墩界壓氣站為例，進行NFJ重載抗爆地坪優化施工，并對施工方法和技術要點進行詳細分析，以期能對此類功能要求的地面施工提供一定參考。

　　一、引言

　　天然氣場站中的壓縮機廠房因輸送介質的防爆要求，地坪往往設計為抗爆防靜電不發火水泥地面。西氣東輸、陜京管道等以往天然氣場站工程的做法多為300mm厚結構層、素水泥結合層一道、面層20mm厚1：2.5水泥砂漿(骨料用不含雜質的石灰石、白云石、NFJ金屬骨料)抹面壓實趕光。但往往會存在以下弊端：(1)地坪結構層與不發火面層屬于二次施工，施工縫通過素水泥結合層粘結，施工結合性較差，兩層結構易產生空鼓;(2)壓縮機廠房地坪面積大而不發火面層厚度薄，面層雖可以采用跳倉法施工，但不均勻的熱脹冷縮還是易造成不規則開裂，設置的伸縮縫交叉點又加劇了空鼓、開裂的產生。為有效避免天然氣場站中的壓縮機廠房不發火地坪的空鼓與開裂的通病，本文基于NFJ重載抗爆地坪施工的基本性能，以陜京四線輸氣管道(增壓工程)紅墩界壓氣站為例，進行NFJ重載抗爆地坪優化施工。

　　二、NFJ重載抗爆地坪施工

　　(一)基本概念

　　NFJ抗爆地面是一種NFJ金屬骨料與結構層相融合的整體地面，即鋼筋混凝土地面面層初凝前，撒布一層由金屬骨料和硬化劑組成的耐磨面層，并與混凝土形成一個整體的地面，簡稱NFJ抗爆防靜電不發火地面。

　　(二)性能特點

　　(1)NFJ型金屬防靜電不發火硬化材料(N：耐磨;F：防銹，防靜電，防火花;J：金屬骨料)，此金屬骨料是繼鋼纖維之后，又一現代新型建筑材料。其材質為硬質金屬蜂窩狀顆粒，特別是具備了良好的不發火功能，敷設于剛筑成的混凝土表面，使混凝土表面的耐磨性顯著提高，同時也使得防腐、耐油、抗壓、抗折、抗?jié)B、抗拉、抗沖擊能力得到增強。NFJ金屬骨料經雙重高復合防銹處理，具有永久抗銹蝕能力，而且不起灰，大大改善了作業環境，是當今理想的混凝土表面強化材料。(2)NFJ金屬骨料生產時經過發泡處理，使金屬顆粒比容與混凝土的比重一致，施工過程中與混凝土緊密結合，施工不產生堆積和沉降，可與混凝土同步施工，減少施工周期。(3)NFJ金屬骨料經過鈍化處理，使金屬顆粒不產生氧化還原反應，穩定性強，永不生銹。(4)NFJ金屬骨料在生產過程中加入稀土，使其在摩擦、碰撞時不產生火花，不僅有效保證了環境安全，還提高了金屬顆粒的防腐蝕性能。(5)NFJ抗爆地面性能特點，見表1。

　　三、工程概況

　　陜京四線輸氣管道(增壓工程)紅墩界壓氣站壓縮機廠房地坪為300mm厚NFJ重載抗爆地坪，采用C30混凝土、φ16(HRB400E)@200雙層雙向鋼筋網和7～9mm厚NFJ防靜電不發火金屬耐磨硬化劑面層(N：耐磨、F：防靜電不發火、J：金屬骨料，用量5kg/㎡)的結構形式。NFJ防靜電不發火金屬耐磨硬化劑是經過廠家嚴格質量控制的預拌成品粉劑，由特殊水泥、不發火礦物骨料、不發火中間體及特殊處理的金屬纖維、導電體等材料組成。NFJ防靜電不發火金屬耐磨硬化劑采用干撒式方法施工，直接將復合好的金屬骨料均勻攤鋪在結構層初凝混凝土之上，待硬化劑吸收水分、完全被浸潤后進行收面壓光，該耐磨層與混凝土結構層混凝土整體完美結合，形成一個密實、無孔、光亮的整體，地坪十分堅硬并高度耐磨。該施工方法不需要引用輔助材料或者添加其他工序，整體一次性澆筑施工簡便、工期短，完全避免了傳統二次施工常出現的質量缺陷，諸如起鼓、收縮開裂等，為易燃易爆安全生產系數要求較高的工業廠房地坪施工提供了較為有效的施工選擇。該施工方法下的NFJ防靜電不發火金屬耐磨重載抗爆地坪具備不發火性和防靜電的功能以及高強度、耐磨損、抗沖擊、耐潮濕、耐腐蝕、高密度不起粉(揚塵)、抗油脂易清潔及易施工、不起鼓、無開裂、裝飾性強、持久密實永不褪色的特點。

　　四、現場施工要點

　　(一)材料、工具準備

　　水準儀、塔尺、鋼卷尺、平板夯、灰刀、刮桿、振搗棒、模板、鋼釘、透明膠帶、塑料薄膜、NFJ防靜電不發火金屬耐磨硬化劑、口罩。

　　(二)具體施工步驟

　　1.水準儀抄出地面、地基土控制點，墨線彈出控制線，以控制地基土夯實后標高(-0.3m)及地面面層設計標高(±0.0m);2.提前1天對地基土(砂土)進行漫灌密實，水干后進行分層夯實并外委實驗室取樣檢測，以滿足設計圖紙中對地基土密實度的要求;3.鋼筋綁扎時嚴格控制鋼筋最小保護層厚度，確定地面分格設置伸縮縫，并根據分格控制鋼筋最小保護層厚度;4.按照不同工種施工計劃，劃分區域組織地坪混凝土澆筑順序，原則是交叉作業點至少保留一側可靠通道，保證其他工種順利開展作業;5.透明膠帶、塑料薄膜對廠房降噪板墻體1.5米高度圍護，防止?jié)仓�過程中水泥漿污染墻體;6.澆筑混凝土前，對澆筑區域提前1小時灑水濕潤，清除模板內雜物;水準儀于模板上抄出地面面層控制點，2米間距釘上鋼釘控制點，采用流動性較好的商混，澆筑時及時有效振搗，可采用鋁合金長杠刮平，控制澆筑標高至鋼釘控制點;7.澆筑后約3～4小時后混凝土開始初凝，因水分蒸發、自重密實，混凝土將會于鋼筋網格處產生沉降、塌落，此時需人工使用塑料抹子搓出毛面、帶出水泥漿，佩戴口罩后縱橫至少兩遍、均勻無遺漏撒布7～9mm厚NFJ防靜電不發火金屬耐磨硬化劑;8.等待水泥漿中水分完全潤濕NFJ防靜電不發火金屬耐磨硬化劑，約2小時開始凝固后，上人用拋光機收面：第一遍采用圓盤收面，搓出漿體，靜待半小時后，進行第二遍鐵抹子收面壓光。水準儀嚴格控制地面成型標高，避免出現低洼、斜坡等質量缺陷;9.警戒線、警示語封閉新澆筑地面處，24小時后灑水養護，時刻保持混凝土的濕潤狀態;10.澆筑完約36小時地面面層強度可滿足上人條件時，墨線彈出伸縮縫控制線(宜3～6m)，采用混凝土切縫機沿著控制線平緩順直切縫，此時混凝土切縫應干脆、無掉渣，否則適當推遲切縫。切縫后隨即填充密封膠、灑水養護，連續養護7天。

　　(三)施工效果

　　地坪特性：不發火、防靜電、高強度、耐磨損、耐腐蝕、高密度不起粉(揚塵)、抗油脂易清潔，不起鼓、無開裂、裝飾性強、持久密實永不褪色，面層表面光潔、耐磨壽命≥50年。NFJ防靜電不發火地坪作為永久性導體，不但增強地表面強度，同時由于具有導電性能，使地表面形成了一個強大的靜電引收裝置。無論人體、設備、機械等所產生的靜電都能化其于無形，同時，由于不存在衰變問題(一般防靜電環氧地坪其導電材料衰變期為3～4年)，NFJ金屬骨料材料可永保其防靜電性能。NFJ金屬骨料添加稀土元素的金屬骨料，做到了沖擊摩擦不冒火花，做到了防靜電不發火二者兼?zhèn)�，而其他一般地坪材料防靜電不發火只具其一。(注：靜電危害：1.對精密儀器表產生干擾，影響其準確性;2.靜電粒子集聚產生電位差，并逸出釋放，產生靜電火花，極易引燃易燃易爆物質。)

　　五、結語

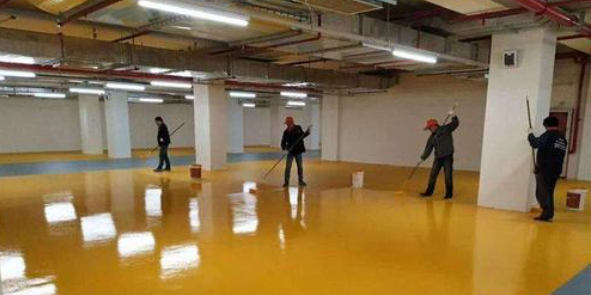

　　綜上所述，陜京四線輸氣管道(增壓工程)紅墩界壓氣站壓縮機廠房采用的一次成型的NFJ重載抗爆地坪施工技術，建成的地坪整體平整、光滑，涂料凝固后會形成密實、無孔的薄層，十分堅硬，且高度耐磨，并且有效避免和緩解了天然氣場站中傳統的壓縮機廠房不發火地坪做法易發生的空鼓與開裂。如圖1、圖2所示，工程使用三年后追蹤地坪質量情況，現實效果甚佳。

　　作者：王鑫鑫
