摘要：針對大跨度鋼結構的特點及施工難點，進一步細化鋼結構的構件吊裝、拼接工藝，重點突出型鋼混凝土結構的細部處理措施，強化鋼結構施工質量控制體系，對大跨度空間鋼結構的施工具有很好的借鑒意義。

關鍵詞：吊裝;高強螺栓;安裝精度;焊接

1.工程概況

重慶某大酒店附屬工程，地上兩層、地下一層，地上兩層含夾層，總建筑面積為6470㎡。游泳館位于一層，游泳館長63m，寬28.8 m。該工程主體結構為鋼結構和框架混凝土結構組合結構形式。鋼柱設計為十字型鋼柱、H型鋼柱和鋼管柱共計30根，鋼梁為焊接H型鋼梁，共計115根。邊列鋼梁GL3的截面為BH1700×450×30×35，總長為39m，分成2段各19.5m進行制作、吊裝，每段重量約為14t;跨中最大截面為BH1600×450×30×35，總長為28m，整體制作、分段運輸，再在現場組裝后吊裝，每根其總重約18噸。鋼柱與基礎的連接為鉸接，粱之間的連接采用摩擦型高強度螺栓連接。

2.大跨度結構施工工藝流程

施工準備(焊接十字形鋼柱制作、焊接H 型鋼柱制作等)→ 構件運輸 → 預埋件復檢 → 鋼柱安裝、校正 → 鋼梁安裝、校正 → 除銹、防腐處理 → 驗收 → 隨土建施工跟蹤檢查校正

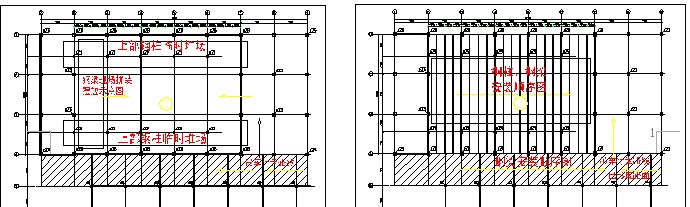

圖2.1 施工平面布置示意圖                                圖2.2 安裝順序示意圖

3.鋼構件施工操作要點

本工程工期短，鋼結構安裝精度及質量控制要求高。為確保現場整體施工進度，分別從施工準備、鋼構件安裝、及鋼構件吊裝質量和安全保證措施等進行分析和討論。

3.1施工準備

3.1.1 技術準備：

(1)認真熟悉圖紙和有關技術資料，進行圖紙會審和設計交底，編制專項施工方案。科學組織施工，合理使用有關材料、周轉機具和設備等。

(2)進行詳細的技術交底，使各級人員熟悉工程情況，了解設計意圖，掌握規范及技術標準要求和安全措施。在施工中做到心中有數，確保施工人員安全和工程質量。

3.1.2材料準備

(1)根據工程特點提出鋼材計劃，做好鋼結構制作前的準備工作;

(2)鋼材應有質量證明書，各項指標符合業主及設計要求和國家現行有關規范、標準的規定。鋼材的數量、規格、品種是否與材料計劃相符，鋼材材質證明書應齊全;

(3) 加強鋼材進場復檢工作。材料取樣復檢必須在監理的見證下進行，送檢時寫明鋼材的爐號并附鋼材材質證明書;

(4) 針對鋼材材質、制作順序及加工進度提出焊接材料計劃，所用焊條應符合《結構鋼焊條》的相關規定;焊絲、焊劑的品種、規格、質量均應符合要求，并附有產品合格證。

3.1.3 施工機械準備

編制主要施工機械設備計劃，根據施工資源計劃，提前做好建筑材料、半成品、成品、配件的加工或訂貨工作;

3.1.4人員準備

組建項目經理部，按照工程要求配備充足的施工管理人員，并根據施工需要，擇優選擇施工隊伍。

3.2 構件運輸：

(1)構件在運輸前，所有出廠的半成品構件必須通過廠內的焊縫探傷自檢合格，并報監理及建設單位進行焊縫探傷復檢合格后，方能出廠安裝。

(2應用于本工程的單件構件最長的邊梁L=39m，考慮到運輸方便，從中間分段，每段為19.5m;跨中鋼梁考慮在跨中三分之一處分段，分為10m和18m兩段，即最長構件為19.5m米，單件構件最重約為13t，選用20T拖車進行運輸;

(3)裝卸場地應平整、堅實，能承受構件堆放荷載和機械行駛、停放要求;裝卸場地應滿足機械停置、操作時的作業面及回車道路要求，且空中和地面不得有障礙物。

(4)編制可行的吊裝方案，并經單位技術負責人、監理等有關單位的審定批準后實施。

(5)鋼結構安裝前應按構件明細表對構件的材質、規格及外觀質量進行全數檢查，檢查各零部件的技術文件。并經驗收、簽字手續后，方可進行安裝。

3.3 鋼柱安裝和校正

安裝流程：

1)吊裝工序：確定吊點→綁扎→起吊→就位→臨時固定→校正→永久固定。

2)先安裝預先分段好的下段鋼柱，再安裝上段鋼柱。從①軸往⑨軸方向進行安裝。

安裝方法：鋼柱下段在樁孔內進行安裝，要求土建施工單位在澆筑樁基基礎時控制好標高，在鋼柱安裝前通過修整角鋼板對應位置的基礎面，達到設計標高來控制結構的整體標高。

當基礎標高、定位軸線控制好后，開始進行鋼柱下段安裝，安裝順序從①軸向⑨軸方向依次進行。吊裝時吊車選用25T的汽車吊，吊索選用φ19.5的鋼絲繩，采用大面立過頂正吊法，起吊勻速提升，至地面上方200mm時，吊車再旋轉至樁基正上方，平衡對位落下就位，對柱子進行軸線、標高及垂直度的檢查校正。同時控制好鋼柱的垂直度，用∠100*10的角鋼將鋼柱四方翼緣與樁孔對應位置支撐起來，以固定鋼柱。當所有鋼柱下段安裝完畢后，待土建方將下柱的二次灌漿澆筑后并達到混凝土強度等級70%以上后，再安裝鋼柱的上段。吊裝上段后，通過普通安裝螺栓將鋼柱上、下拼接處預先設置好的連接耳板臨時擰緊，待上段鋼柱垂直度校正后再終擰螺栓。最后再采用手工焊接完成，焊縫必須經過探傷達到一級焊縫要求后，再吊裝鋼梁。鋼柱吊裝示意圖見圖3.1：

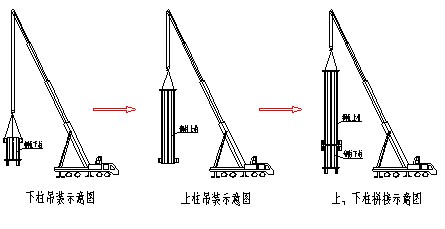

圖3.1 鋼柱吊裝示意圖

3. 4鋼梁安裝及校正

吊裝順序及吊裝方法：由于鋼梁截面大，跨度大，安裝精度要求高。安裝順序確定從①軸→⑨軸進行，且7.5m層和15.0m層同時進行安裝。

鋼梁構件進場后，先在地面組裝，將分段鋼梁拼接成整體后，再整體吊裝。拼接時，先在地面上鋪設枕木，用水平儀進行標高控制，以保證鋼梁拼接的水平度。由于大跨度方向的鋼梁在制作廠已按設計要求進行鋼梁起拱(0.2%)，拼接時還應控制好鋼梁的起拱度。每根鋼梁拼接完成后需通過探傷檢測，必須100%達到一級焊縫要求后再進行吊裝。

鋼梁最重為18t，為保證吊裝安全，采用70T汽車吊進行吊裝，吊索選用φ26的鋼絲繩，卸扣選用10T。起吊時，選擇四點綁扎起吊，并用包角板將鋼絲繩與鋼梁接觸部位墊好，防止鋼梁翼緣板棱角劃傷鋼絲繩。鋼梁吊點分布見圖3.2：

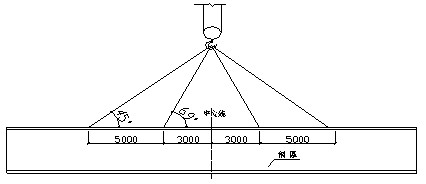

圖3.2 鋼梁吊點分布圖

安裝時，當?shù)谝桓�鋼梁吊裝完畢并擰緊螺栓及垂直度校正后，用纜風繩將鋼梁固定起來，防止在空中擺動。待第二根鋼梁安裝并校正垂直度后，用∠100×8的角鋼在B、C軸跨中位置將第一、第二根鋼梁臨時連接起來，依次類推，形成穩定框架。在土建工程完成之前必須在固定時間段內對鋼梁的變形進行觀測，觀測鋼梁變形是否在規范范圍之內。

由于塔吊位于B軸與⑤軸交接處旁，該部位的7.5m層和15.0m層鋼梁需分三段進行安裝以保證其樓板的澆筑。塔吊兩側鋼梁安裝時，鋼梁下面采用腳手架進行臨時支撐，待中間鋼梁安裝后，方能拆除腳手架。塔吊兩側鋼梁安裝腳手架搭設見圖3.3：

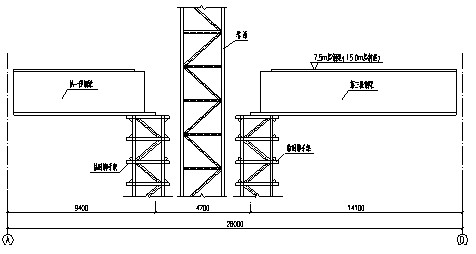

圖3.3 塔吊兩側鋼梁安裝腳手架搭設示意圖

4.鋼構件吊裝安全技術保證措施

4.1施工前，對進場鋼構件按構件明細表和進場順序檢查產品合格證，根據安裝順序，施工人員會同質檢員對半成品和成品進行復檢，加強成品和半成品的質量檢查工作。

4.2參加作業的特種工種必須經過培訓考試合格，并持證上崗。在鋼構件安裝前對全體安裝人員做好安裝技術交底工作，參加施工的人員要明確分工，利用班前會、小結會并結合現場具體情況，提出保證安全施工的措施。

4.3在鋼構件起吊前，應對構件尺寸進行復查，特別要求鋼構件安裝孔板尺寸及位置和次梁的孔板尺寸及位置均要準確。。

4.4對吊具、索具、汽車吊等機具設備進行安全檢查，按構件出廠時標記的位置固定吊具，經試吊后方可吊裝。

4.5施工現場全體作業人員應佩戴好安全帽，高空作業人員必須系好安全帶，吊裝前設定警戒線并設專人負責警戒，與吊裝無關人員不得進入警戒區域內，并由專業起重工統一指揮吊裝。

4.6吊車工作時，伸縮臂下不得站人，起重工嚴禁站在吊臂和吊物下，構件應設置有效纜風繩后才能起吊，確保平穩，準確就位。

5.結束語

近年來大跨度鋼結構體系的發展十分迅速，鋼結構也已逐步成為大跨度工程廣泛采用的建筑結構型式，體現了大跨度在鋼結構中應用的優點，本工程通過在施工過程中認真控制鋼構件的加工與安裝質量，確保了大跨度鋼結構體系的施工質量，施工效果良好。
