摘要：介紹了兗礦集團運煤鐵路TJWX-2006-td型信號微機監測系統的應用狀況，并結合故障實例分析了微機監測系統診斷分析功能的應用，對信號微機監測系統提出了完善要求和建議。

關鍵詞：信號;監測系統;應用

兗礦集團鐵路是集團公司運煤的企業鐵路專線，目前兗礦集團鐵路運輸處有大東章車站、南屯礦車站、興隆莊礦車站等13個車站，由于各個礦都有車站，信號設備較多，電務信號工維修工作任務繁重，為了提高鐵路的運輸效率和安全性，開始安裝TJWX-2006-td型號微機監測系統。

1 使用情況

自從車站開通使用信號微機監測系統后，電務信號維修人員處理故障的時間大大地減少。信號工對設備的運行狀態掌握更加明了，通過微機監測系統的查看，可以初步判斷故障的大致情況，提高了事故的分析能力。近年來，通過微機監測系統發現發現并消除設備隱患數十次，因?yàn)樾盘?hào)設備故障影響行車的行車事故大大減少，處理故障的時間大幅度縮短。該系統的使用，對于進一步提高信號設備的的安全可靠性，改善和優化現場維修有重要的意義。也是信號技術向高安全、高可靠和網絡化、數字化和智能化發展的重要標志之一。

2 TJWX-2006-td微機監測系統的結構

TJWX-2006-td型信號微機監測系統把傳感器、現場總線、計算機網絡通訊、數據庫及軟件工程等現代新技術融為一體。通過監測并記錄信號設備的主要運行狀態，為電務部門掌握設備的當前狀態和進行事故分析提供了科學依據。同時，系統還具有數據邏輯判斷功能，當信號設備工作偏離預定界限或出現異常時，可以及時進行報警，避免因設備故障或違章操作影響列車的安全、正點運行。該系統由車站采集系統、電務段服務器中心以及用戶終端組成。

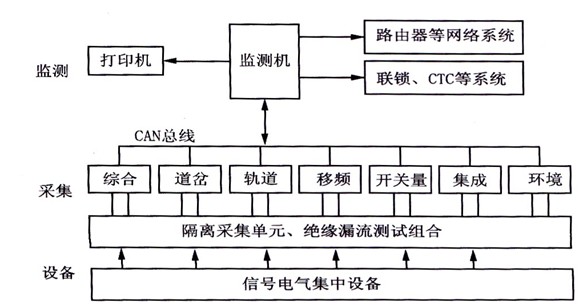

車站采集系統主要負責對信號設備的各種數據的采集、分類、處理、存儲和判斷，硬件主要有采集機、計算機、網絡設備等組成。車站站機通過RS-232或RS-422等接口可以與計算機聯鎖系統、TDCS/CTC系統、列控系統、智能電源屏等系統相互通信，實現數據共享和數據處理。采集板運用了數字信號處理技術，根據相關的數學模型，通過對信號設備的電壓、電流、功率以及移頻設備的載頻、低頻等模擬量信號的數字分析和處理，實現了板件級數據采集、數據處理、數據存儲、數據上傳及系統板件的自診斷功能。圖1為車站采集系統結構圖。

電務段服務器中心是全線各站數據的收集、存儲和處理以及轉發的指揮中心，硬件采用雙服務器加磁盤陣列存儲RAID5的方式，服務器自身具有RAID1功能。

用戶終端提供了遠程查看廣域網內各站場信號設備監測數據的功能，用于指揮管理部門分析問題。

圖1 車站采集系統框圖

3 設備的實際應用和分析

(1)在軌道電路設備中的應用，軌道電路影響因素較多，變化大，有很多情況是瞬間變化，通過微機監測的記錄功能，全程記錄了所有軌道電路的電壓變化情況，通過模擬量和開關量站場的同步再現，為分析故障提供了可靠的理論數據。通過監測系統就可以分析出軌道電壓穩定的下降可能是道床電阻的降低造成，電壓的不穩定可呢過的原因就是電路接觸不良造成的。

在北建車站通過微機監測系統發現該12DG區段軌道電壓日曲線異常，軌道電壓曲線在連續幾個小時內持續下降趨勢，并且電壓不穩定。經現場排查發現該區段送電端滑動變阻器連線虛接，造成送端電阻增大。受端電壓下降。經過處理電壓恢復正常，通過監測系統及時的發現隱患故障并得到了處理。在每天的設備日巡視時，信號工應查看一下各個軌道區段電壓值的變化情況。

(2)在道岔設備中的應用，通過監測系統的曲線圖就可以分析道岔故障的大致原因，通過監測系統記錄的動作電流曲線，為了解道岔設備的運行狀態提供了依據。

在孟樓站通過監測系統發現2號道岔啟動曲線異常，電機轉動時間過長，曲線不平滑。經過現場排查發現該道岔使用較少，滑整板缺油，道岔阻力過大。所以在監測系統道岔動作曲線轉換時間上顯示過長，曲線報錯。經過對滑整板的潤滑處理，該設備恢復正常。通過觀察動作曲線就可以判斷該道岔的運行情況是否良好。

(3)在電源設備中的應用，電源故障在信號故障中，微機監測系統的入口電源電壓監測、相序監測、瞬間斷電監測功能都提供了記錄和科學依據，設備工作不穩定常被認為是供電設備的原因，通過電源監測可以看到電源屏輸出電壓明顯不穩定，波動太大，可以判定TDCS系統的不穩定與其有關，經過排查其實是電源屏電容故障。

在孟樓站通過瀏覽微機監測站機發現外電網錯序報警，經過分析是因?yàn)樗�電段停電檢修，更改了外動力電源導致，經過更改相序，報警消除，設備恢復正常。這次通過監測系統就可以及時的發現電源屏故障的隱患。

4 微機監測系統的完善

TJWX-2006-td微機監測系統雖然能實時、動態、準確、量化地反映信號設備的運用質量、結合部設備狀態，并且狀態信息可以儲存、重放，但是在查詢和報警功能上仍然不是很完善。為此提出以下幾點建議。

(1)微機監測雖然能夠?qū)崟r(shí)記錄道岔的動作電流曲線，但是當電流曲線超標卻沒有報警顯示，可以在系統的道岔電流曲線欄目中增設項目，將道岔正常電流的臨界值設置為故障報警標準，當電流高于標準時就給出啟動電流超標、鎖閉峰值超標的報警信息。同時也可以增加語音報警功能，在報警欄中的三類報警中添加道岔工作電流超標的信息�？梢詧�(bào)出具體道岔號碼、語音提示等。

(2)站內電碼化電路的監測信息，應在分線盤端子進行采集，采集主機采用插接式接法，當信號開放時，采集電路中所接收的低頻信息和發送盒的功出電壓進行分析、比較、記錄，校對編碼電路，發現編碼錯誤及掉碼區段可以記錄。在軌道區段電路故障時能夠區分是25Hz軌道電路故障還是發碼電路故障。

總之，鐵路信號微機監測系統在現場的運用中會不斷地完善，更便于實現信號設備狀態修，不斷提高設備質量，在確保安全的前提下，提高經濟效益。

參考文獻

[1]凌宏麗,凌宏海,朱先正.淺析廣深線GSWJ98型信號微機監測系統[J].鐵道通信信號,2006,(09)

[2]賈水生,劉民傳.TJWX-2000型信號微機監測系統的設計及應用[J].鐵路通訊信號,2005,(10)

[4]陸國政,陳辛怡.淺析微機監測系統及其施工中的問題[J].鐵路通訊信號2004,(05)

---
