單片機高效控制系統在“新風”系統中的應用

王戰海
[摘 要]：一種高效的集數據采集、數據通訊、輸出控制、LCD顯示的控制系統，實現了對模擬量、開關量的采集和處理；完成了開關量輸出以及連續模擬輸出控制；同時能夠與上位計算機和中央控制器進行有效的通訊。
[關鍵字] 單片機；通訊；單總線

新風系統是一種在我國北方使用的專用空調設備，它在工作時，利用北方冬季室內外溫差較大的特點，在計算機系統的控制下合理的引入室外的低溫空氣并根據要求進行加濕、混風的處理，在不必使用空調的情況下實現室內恒溫、恒濕調節，其特點是節能并保證室內空氣的新鮮以及良好的流動性。對于電信等部門的機房尤其適用。
系統控制部分核心采用具有20Kflash程序存儲器的AT89C55(由于采用點陣圖形的液晶顯示模塊以及若干數字傳感器所以程序的代碼量較大)單片微控制器。

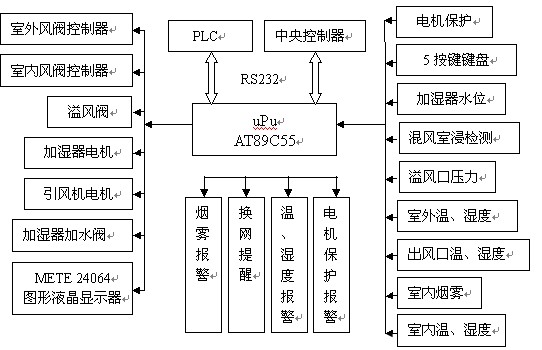

系統功能結構圖
系統設計過程中，考慮到硬件資源的高效利用以及控制器本身的體積盡量縮小的要求，除壓力檢測采用模擬量輸入并進行信號調理和A/D轉換以外，其它檢測都采用單總線數字傳感器（溫度、濕度），而A/D轉換器也采用了串行8位A/D芯片ADC0832。這樣的設計使得除地址鎖存、數據緩沖、D/A模擬0-10V風閥控制器信號輸出等器件以外系統不需要擴展任何接口等外圍器件；開關量的輸入采用穩壓后光電隔離方式，保證了系統的安全性，開關量輸出采用光電隔離加中間繼電器方式。
單總線以及串行器件的使用雖然給軟件的編寫增加了一定的困難但是大大節省了硬件資源，從而使系統更加緊湊。系統主要原理圖如下：

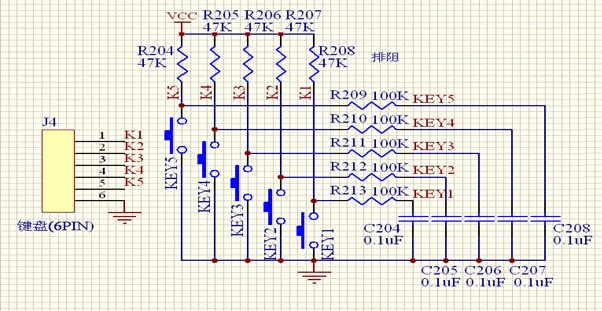

鍵盤部分原理圖
鍵盤部分由于在功能上采用了單鍵復用的方式，所以需要加入消除抖動電路，以確保正確識別按鍵的狀態。由于單總線器件在操作時對時序的要求非常嚴格，所以讀取鍵盤值采用的定時中斷方式要在對單總線器件操作時禁止。

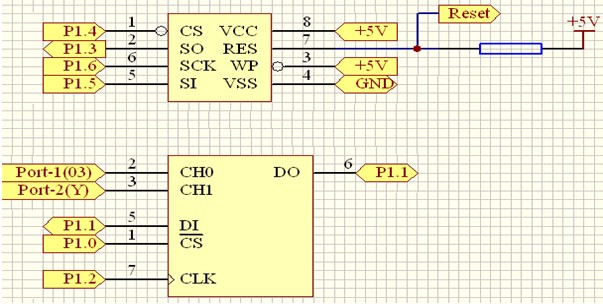

X25045和ADC0832系統原理圖
X25045除具有看門狗的作用以外，還在內部集成了512字節的EEPROM，可以用來存儲系統設定參數、口令等掉電后需要恢復的數據；ADC0832為串行8位的A/D轉換器，具有兩路輸入，可以單極性輸入，也可以差動輸入，在本系統中，要求的轉換速度并不是很快，所以可以使用該芯片以節省硬件資源。

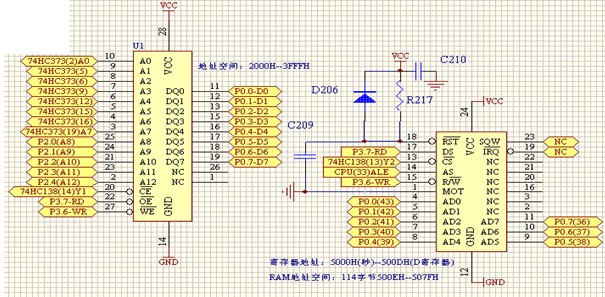

時鐘DS12C887及日志存儲器DS1225B(8Kx8 SRAM)系統原理圖
系統選用時鐘芯片DS12C887作為整個系統的日期、時間的來源，該芯片可以運行100年的年歷，并有時間報警輸出和掉電不丟失RAM；DS1225B(8Kx8 SRAM)的主要任務是存儲系統運行日志（可以查看系統的各項故障、報警）和系統運行數據（用來描繪系統控制曲線），該芯片在掉電后能夠保持?jǐn)?shù)據不丟失。
系統的溫濕度傳感器采用LTM8900系列單總線數字傳感器；對于風閥控制器的模擬量輸出控制采用的是TLC5618雙10位串行DA芯片，基準電壓源用MC1403獲得，其電路較為簡單，這里不再給出。
由于該系統多處采用單總線技術以及串行技術，所以在軟件編寫中對時序要求比較嚴格，我們?yōu)榱烁�精�?zhǔn)地控制時序，選擇了使用ASM單片機匯編語言進行編寫(沒有使用C51)，由于篇幅有限，這里沒有給出。
系統設計兩個RS232接口，其中一個是用來和PC計算機通訊，在軟件支持下能夠從系統讀取數據和對系統參數進行設置；另外一個接口是用來和機房中央控制器連接，比如在室內外溫差不滿足系統運行條件時通知中央控制器開啟空調設備。
參考文獻：
[1] 李華，MCS-51系列單片機實用接口技術[M].北京：航空航天大學出版社，1999.8
[2] 王建校，楊建國，寧改娣，危建國；51系列單片機及C51程序設計[M].北京：科學出版社，2002
[3] 馬忠梅，馬巖，張凱，籍順心；單片機的C語言應用程序設計[M].北京：航空航天大學出版社，1997.3
[4] 楊振江，杜鐵軍，李群；流行單片機實用子程序及應用實例[M].西安：西安電子科技大學出版社，2002.7
