[摘要]上推力桿支架零件是載貨汽車車橋的主要零件,零件加工質量的穩定直接影響到生產成本及安裝裝配的質量。上推力支架加工工藝及加工工裝設計是否合理,直接關系到產量與質量,其中工藝設計起到至關重要作用。
[關鍵詞]工藝路線;上推力桿支架;設計
一、上推力桿支架零件特點與概述

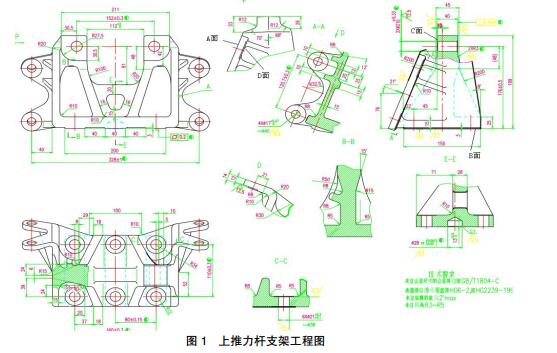

上推力桿支架是用于載貨汽車車橋剎車氣缸固定使用,零件工程圖如圖1所示,該支架零件底面與車橋通過中間銷孔定位并采用6處螺栓緊緊相連與之固定;斜面與氣缸相連采用4處螺栓與之固定;另外上端項部用于平衡桿固定連接。
二、上推力桿支架加工的技術難點分析
從零件的結構特點可知,其加工具有以下難點:
(一)零件與氣缸固定面與底面為不垂直交角(76度),工件C面至4-Φ17mm孔距中心尺寸10(-0.5~0.5)mm,加工尺寸控制較難。
(二)支架零件底面定位孔孔徑精度高為Φ28(0.03~0.053)mm。
(三)零件為多方位連接配合,該支架四處加工面鑄造余量約為2mm~3mm,這對加工工藝擬定及定位選擇造成了很大的難度。
三、零件工藝擬定原則及工藝路線該零件屬于大批量生產,結合先面后孔、先基準后其他及先主后次的工藝原則,宜采用生產工序分散,采用固定節拍按線性布置生產設備,宜選用通用性機床、刀具及專用夾具的方案。具體工藝路線如下:
1.鑄造件:按毛坯圖尺寸鑄造毛坯成型;
2.熱處理:退火處理;
3.銑:以D面為粗定位基準,銑削A面,控14(0~+0.5)mm厚度尺寸;
4.鉆:以A大面基準,Ⅰ、Ⅱ點導向線基準,Ⅲ點為止推定位基準,鉆合4處Φ17mm通孔;
5.銑:以一面兩銷為基準,銑B面,按制76度、70mm尺寸;
6.鉆:以一面兩銷為基準,鉆合6處Φ21mm通孔;
7.鏜:以一面兩銷為基準,在數控加工中心上鉆、擴、鏜合Φ28mm孔;
8.銑:以B面及兩銷為基準,銑面E及鉆通孔;
9.銑:以B面及兩銷為基準,銑面F;
10.拔:拔4處Φ40mm沉孔;
11.拔:拔6處Φ38mm沉孔;
12.檢驗;
13.噴漆;
14.入庫。
四、零件加工工藝
(一)鑄造產生的毛坯件
由于上推力桿支架材質為QT600,是珠光體型球墨鑄鐵,QT是球鐵,600是指抗拉強度σb(MPa):≥600。該種材料毛坯具有中高等強度、較好韌性和塑性,綜合性能較高;具有良好的耐磨性和減振性,良好的鑄造工藝性能,能通過相應熱處理達到理想性能。由于毛坯采用鑄造成形工藝,要求鑄件表面無砂眼、氣孔、縮孔及夾渣等缺陷,因此采用退火處理消除零件內應力。
(二)制定機械加工工序
經過分析和綜合考慮,確定該零件的機械加工工藝過程。四處Φ17mm孔對稱中心也是六處Φ21mm孔對稱中心及Φ28mm孔中心,而且四處Φ17mm孔公布在零件輪廓最遠處,同時是四處輪廓R40mm圓弧的中心。因此,該四處Φ17mm孔對稱軸線應為方要基準,為設計基準,四處Φ17mm孔前面(A面)為精基準面。故選擇D面與四處輪廓R40mm圓弧為粗基準。
1.銑A面:以D面四處為大面定位基準面,限3個自由度Z向平移、X、Y軸旋轉;以兩處R40mm圓弧輪廓為導向基準,限制2個自由度Y向平移,Z軸旋轉;以R40mm圓弧左端輪廓為止推基準,限制1個自由度X向平移,六個自由度被限制。在XA6132普通銑床上采用專用夾具,選用Φ180mm盤銑刀加工表面A,保證厚度14(0~+0.5)mm、表面粗糙度Ra6.3μm。
2.鉆4-Φ17mm孔:以A面為主要定位基準,限制3個自由度Z向平移,X、Y軸旋轉,以兩處R40mm圓弧輪廓為導向基準,限制2個自由度Y向平移、Z軸旋轉,以R40mm圓弧左端輪廓為止推基準,限制1個自由度X位移,六個自由度被限制。在搖臂機床上采用專用夾具,鉆合四處孔,保證孔徑Φ17(0~+0.2)mm、表面粗糙度Ra6.3μm。
3.銑B面:選用“一面兩銷”方式,基準面為A面,限制了3個自由度Z向平移,X、Y軸旋轉,兩處Φ17mm孔插銷定位限制了3個自由度X、Y向平移,Z軸旋轉。在XA6132普通銑床上采用專用夾具,選用Φ200mm盤銑刀加工表面B,保證厚度76(-0.5~+0.5)mm、表面粗糙度Ra6.3μm。
4.鉆6-Φ21mm孔:定位方式與銑B面一致。在搖臂機床上采用專用夾具,鉆合六處孔保證孔徑Φ21(0~+0.23)mm、表面粗糙度Ra6.3μm。
5.鏜Φ28mm孔:定位方式與銑B面一致。在加工中心機床上,鉆底孔、粗鏜孔留0.3mm余量、精鏜孔,保證孔徑Φ28(+0.02~+0.053)mm、表面粗糙度Ra3.2μm及位置尺寸要求。
6.鉆銑:選用“一面兩銷”方式,基準面為B面,限制了3個自由度Y向平移,Z、X軸旋轉,兩處Φ21mm孔插銷定位限制了3個自由度X、Z向平移,Y軸旋轉,在加工中心機床上,選用Φ50mm立銑刀銑削平面、鉆合兩處通孔,保證孔徑Φ21(0.0~+0.50)mm、表面粗糙度Ra3.2μm及厚度尺寸要求。
7.鉆銑:選用“一面兩銷”方式,基準面為B面,限制了3個自由度Y向平移,Z、X軸旋轉,兩處Φ21mm孔插銷定位限制了3個自由度X、Z向平移,Y軸旋轉。在加工中心機床上,選用Φ50mm立銑刀銑削平面,保證40(-0.20~+0.20)mm、表面粗糙度Ra3.2μm。
8.鉆4-Φ17mm孔锪平Φ40mm:以A面為主要定位基準,限制了3個自由度Z向平移,X、Y軸旋轉;以兩處Φ17mm孔基準,限制3個自由度X、Y向平移,Z軸旋轉。在立式鉆床上锪平孔Φ40mm,保證直徑Φ40(-0.20~+0.20)mm、厚度24(-0.20~+0.20)mm、表面粗糙度Ra6.3μm。
9.鉆6-Φ21mm孔锪平孔Φ38mm:以A面為主要定位基準,限制了3個自由度Z向平移,X、Y軸旋轉,以兩處Φ21mm孔基準,限制3個自由度X、Y向平移,Z軸旋轉。在立式鉆床上锪平孔Φ38mmm,保證直徑Φ38(-0.20~+0.20)mm、厚度12(-0.20~+0.20)mm、表面粗糙度Ra6.3μm。

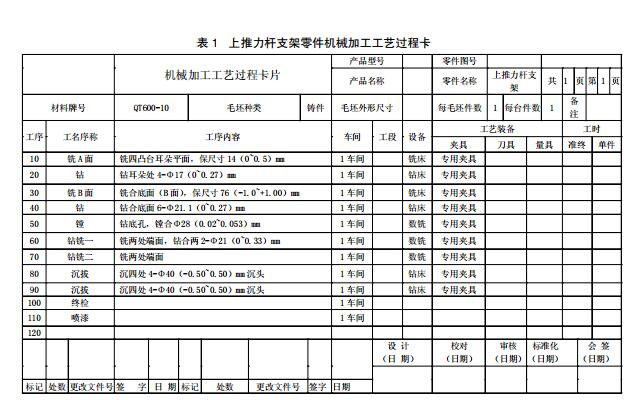

填寫機械加工工藝過程卡,如表1所示。
五、結語
在大批量生產中,工序的分散與集中安排,要結合生產節拍、現場設備及質量要求綜合考慮。生產節拍要基本平衡,各工序加工時間要基本相同,最長時間工序節拍要滿足配送數量要求。制定出比較合理、高效的加工方法和加工路線,對保證加工質量、數量都有較大的意義。本文工藝是柳州職業技術學院機械廠實際生產加工工藝情況,是一種可行的方案,供有關人員學習參考。
[參考文獻]
[1]范崇洛主編.機械加工工藝學[M].南京:東南大學出版社,2009.
[2]劉繼為.飛錘支架加工工藝設計與分析[J].科研應用,2013,(8).
