摘要：在對電梯的檢驗中，常碰到電氣控制系統故障問題，本文對故障原因進行了分析，保證電梯安全可靠運行。

　　關鍵詞：電梯;故障;檢測;安全

　　1 故障現象和故障代碼

　　故障現象：電梯首次呼梯信號有效，但層門、轎門關門后自動重新開門，再做呼梯動作時，呼梯信號無效，電梯投有任何反應，處于開門停梯狀態。到機房控制柜查看，控制板上顯示的故障代碼為TCD34，對照故障代碼釋義，TCD34為電壓不足。即，故障的直接原因是電梯沒有驅動電壓或驅動電壓不足而無法啟動。以下簡述電梯系統結構原理圖，作為分析故障的依據。

　　2 電梯系統結構分析

　　電梯系統結構(如圖1所示)主要由八大部分組成，具體如下：

　　(l)主回路：由三相整流器、逆變器、濾波電路、電流檢測、曳引機廈負載組成。

　　在橋式整流器上加的大容量電容器和RC濾波回路，用來濾波，穩定直流電壓。在運行接觸器10T上并有電阻RSH，其作用是在電梯投入運行前，使濾波電容有個預充電，避免當10T接通電梯投入運行時因電容器瞬間大電流充電產生沖擊，從而保護整流器和濾波電容。

　　(2)主微機：主要功能是負責機房控制柜與轎廂之間串行 通信，以取得轎廂的開關信號、呼叫信號，與廳站進行串行通信，以取得廳外召喚信號，以及進行開關門控制、運行控制、故障檢測和記錄等。

　　(3)副微機：主要功能是根據主微機的運行指令，負責數字選層器的運算、速度指令生成、矢量控制，進行故障檢測和記錄，負責信號器工作。

　　(4)電流指令回路：根據副微機矢量控制演算結果，發出三相交流電流指令。

　　(5)電流控制回路：通過將電流指令回路中三相交流電流指令與感應電動機電流反饋信號比較，發出逆變器輸出電壓指令，比較各種反饋信號，決定指令是否生成。

　　(6)PWM脈寬調制控制電路：產生與逆變器輸出三相電壓指令對應的基極觸發信號。

　　(7)基極驅動電路：根據PWM信號，驅動主回路中逆變器內的大功率晶體管，使晶體管導通。

　　(8)負荷檢測裝置：檢測轎廂負荷并輸送負載信號給副微機，以進行啟動力矩補償，使電梯運行平穩。

　　3 故障原因分析

　　故障代碼TCD34表示電潭電壓過低，無法滿足驅動電梯啟動所需的電功率。根據電氣原理圖進行分析判斷，引起電壓供應不足的原因有兩大可能：一是電壓檢測系統或電路故障引起誤動作;二是主電源線路故障引起電壓過低或無電壓。具體以QC七大手法中的特性要因圍進行初步分析，其結果如圍2所示。

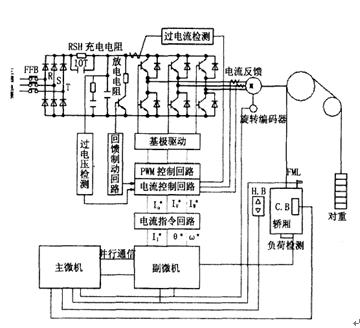

　　圖1 電梯系統結構圖

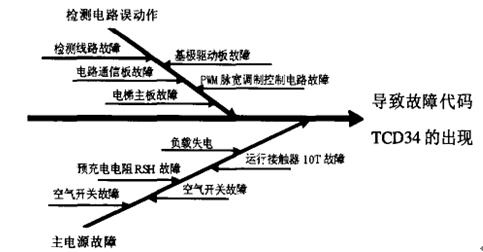

　　圖2出現故障代碼TCD34原因分析

　　3.1 電壓檢測系統故障

　　電梯啟動前的電壓檢測過程：主接觸器10T接通，外部電壓經過橋式整流器轉變成直流電，由過電壓檢測回路和過電流檢測回路進行檢測，若電壓和電流沒超過系統設定值，則將

　　檢測信號輸送給電流控制板，電流控制板還將副微機送過來的指令信號與其他信號進行比較，然后通過PWM脈寬調制信號送到基極驅動電路板。另外，基極驅動電路板還有過電壓、過電流、欠電壓及制動回路檢測等功能，檢測信號送回電流控制回路進行處理后再送人刮微機進行處理分析，無異常后由主微機發出電梯運行指令。

　　因此，電壓檢測系統中出現故障的可能性有以下幾種：①電壓、電流檢測系統線路故障;②基極驅動系統故障;③電路通信線路故障;④PWM脈寬調制控制電路故障;⑤電梯主微

　　機故障。

　　3.2 主電源故障

　　主電源電壓傳輸路徑：三相電源通過空氣開關進入橋式整流器整流成直流電，通過運行接觸器10T來接通電梯驅動、運行電路，再利用大容量電容器和濾波電路進行濾波和穩定整流后的電壓。另外，出于保護目的，在運行接觸器10T線路中并聯一個預充電電阻RSH，避免整流橋和濾波電路在10T接通瞬間受到大電流的沖擊。直流電從運行接觸器出來后到逆變器，由基極驅動電路系統驅動逆變器晶體管導通，然后到達電梯的曳引電機，再由主微機根據外部的信號(轎廂內、外的呼梯信號或者其他信號)發出相應的指令給曳引機。若曳引機接收到指令后可以驅動電梯，即把運行信號通過旋轉編碼器反饋回主、副微機進行運行檢測和記錄。所以，引起故障的原因可能有：①三相電源進電故障;②FFB空氣開關故障;③橋式整流器故障;④運行接觸器10T故障;⑤預充電電阻RSH故障;⑥驅動電路系統故障(即驅動轎廂端電路低電或失電);⑦主微機沒有或無法接收到轎廂內、外發出的運行信號。

　　4 實際檢查的初步結果

　　4.1 分析步驟

　　以特性要因圖為分析工具，確立初步分析步驟， 根據解頭故障的一般方法：由容易檢查的、較簡單的因素到不易檢查的、較復雜的因素。所以，首先可以從主電源故障部分人手進行分析(主電源引起故障的6個可疑因素中，有5個因素都可以直接在控制柜用萬用表或其他電表測量是否存在故障)。具體分析步驟如下：

　　(1)用萬用表測量三榴電源進電電壓，相間電壓都在380V±7%范圍內，進電無故障;

　　(2) FFB空氣開關進電端與出電端電壓無異常， 疑點排脒;

　　(3)比對橋式整流器的主要整流參數，測量整流橋的輸出電壓，實測值在參數值規定范圍內，即整流橋無故障;

　　(4)以手動方式檢測運行接觸器的觸點在接觸器吸合時是

　　否接通，檢測結果無異常;

　　(5)預充電電阻RSH，在運行接觸器處于打開狀態時，測量電阻兩端電壓，整流橋輸出端(即電阻輸入端)為電壓值正常范圍(230V)，而整流橋的濾波電路端(電阻輸出端)電壓僅為4V，電阻的壓降明顯有異常(RSH電阻規格為100Ω/100 w).再仔細目測發現，電阻顏色與無異常電阻的顏色明顯有差異，拆卸下來檢測證實該電阻已經開路。

　　4.2 相同故障現象及故障代碼重現

　　更換預充電電阻后，故障代碼消失，電梯可正常運行，且監測電梯連續運行十幾次并無異常發生。然而，電梯正常運行了大概1d后，客戶端叉反映電梯出現相同的故障現象，而到現場檢查發現，故障代碼還是TCD34。故障現象一樣，故障代碼也一致，第一反應就是檢查RSH電阻，檢查結果證實了猜想：電阻開路。所以,引起TCD34的源頭不是預充電電阻RSH本身，而是另有隱患。

　　5 分析造成預充電電阻RSH開路的原因

　　在電梯系統結構中有說明，RSH電阻是橋式整流器和濾波電路的保護器件，其保護作用是在主接觸器10T吸舍前給濾波電路中的電容預先充電，避免在主接觸器吸合瞬間接通高 電壓，產生浪涌電流給整流橋、濾波電路廈主接觸器觸點，并由此產生破壞性沖擊而損壞整流電路和主接觸器。所以，造成RSH電阻開路的直接原因是電路中電流過大。以下以系統結構圖為依據，利用特性要因圖來分析造成RSH電阻開路的原因(見圖3)。

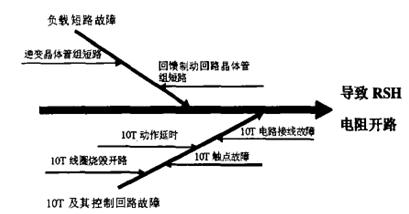

　　圖3造成RSH電阻開路的原因分析

　　由圖3可看出，造成預充電電阻RSH開路的可能性有兩大方面：負載短路故障和主接觸器及其控制回路故障。

　　5.1負載短路故障

　　整流后的電流經過RSH電阻后，直接回到整流橋負極形成一回路，電流值=整流橋輸出電壓÷預充電電阻RSH的阻值= 230÷100Ω= 2.3 A。RSH電阻所承受的電功率為：P=I2×2.32× 100= 529W，足可以將額定功率100W的電阻燒壞。由圖3可知，這部分有2個可能性：

　　(1)逆變器晶體管組短路，晶體管的集電極和發射極發生擊穿現象，導致電流過大，從而燒壞電阻。

　　(2)回饋制動回路晶體管的集電極和發射極發生擊穿現象，從而燒壞RSH電阻。

　　5.2主接觸器10T及其控制回路故障

　　根據逆變器的工作原理了解到，逆變器在剛啟動時所需要的電流量是比較大的，若剛開始啟動的這部分電流投經過10T而全部由RSH電阻來接通，則瞬間的大電流會將電阻燒毀。所以，這部分的分析有4個可疑因素：

　　(1) 10T線圈燒毀損壞，導致主接觸器開路。

　　(2)主接觸器融點故障，包括主觸點燒壞以及接觸不良，剛啟動時電流全部從RSH電阻通過。

　　(3)主接觸囂10T主觸點由于某種原因，導致機械動作延時，從而在剛啟動時電流全部從RSH電阻通過。

　　(4)與主接觸器電流流出端相連的電路板以廈電路出現故障，導致主電源電路開路。

　　6逐步檢查理論分析結果

　　依檢查程度由簡單到復雜、容易到困難的順序逐一排查。而由負載短路造成的3個可疑因素，均可甩萬用表來做靜態檢查，以證實元器件是否有故障。分別用電阻檔、電容檔測量濾波電容的電阻值和電容量，均為正常范圍值;用電阻檔測量逆變器晶體管和回饋制動回路晶體管備概間正反向電阻值，也屬正常范圍。故負載短路的疑點可排除。

　　再檢查主接觸器及其控制回路。首先，檢查觸點機械狀態，線圈及其相連的電路、電路板和接線狀況，均無發現異常。實踐檢查到這個步驟，可疑點只剩下故障出現率可能會變化的主接觸器觸點接觸不良及機械動作延時，而這2個疑點用靜態檢測法很難進行檢查，只能考慮用動態檢查法，即在通電狀態下進行檢查。其方{去如下：在主接觸器電流流出端每個觸點串接一只白熾燈(額定電壓為220 V)，以燈光來判斷觸點的動作情況。另外，頂充電電阻RSH也用一只白熾燈來代替(為了防止異常情況發生而使電路電流過大，在白熾燈后再串聯一個額定電壓為IA的熔斷器)，用來觀察主接觸器動作時RSH電阻電路的情況。

　　確認串接白熾燈后的電路接線投問題后，合上電源開關，沒有出現故障代碼，控制板上顯示一切正常，而為了保險起見，先以檢修方式進行試運行，確認沒問題。隨即換成正常狀態來進行驗證。前5次沒出現任何問題，到了第六次運行出現了一個不易被發現的異常，即主接觸器剛啟動時，與觸點串接的其中1只白熾燈比其他2只提前大約零點幾秒亮.而此時電梯運行還沒出現異常狀況。待繼續運行3次后，另一狀況也出現了：主接觸器剛動作時，代替RSH電阻的白熾燈也閃爍起來，并且與觸點串接的白熾燈有2只亮度明顯比另一只的亮度低，與此同時控制板上出現了TCD34的故障代碼。由此判斷，故障根源是主接觸器觸點接觸不良，導致預充電電阻承受過高電能而燒壞。

　　更換主接觸器10T以及換上新電阻RSH.監測電梯運行1d，沒有任何異常發生，隨后客戶端也沒反映過類似故障。

　　7總結

　　電梯故障處理的前提是，熟悉電梯系統以及電氣原理圖，了解各個分支系統的功能及聯系，而只有這樣，才能根據故障特性來判斷哪個系統出現異常.有目的、有根據地進行分析.以由簡單到復雜、容易到困難的順序來逐步排除疑點，逐漸縮小疑點范圍，從而準確地找到故障的根源。

　　參考文獻

　　[1] 何喬治.電梯故障與排除[M].北京.機械工業出版社.2002.

　　[2] 林渭勛.現代電力電子技術[M]. 北京. 機械工業出版社.2006.

---
