摘要：隨著機械裝備工業的迅猛發展，精密磨床的使用越來越廣泛，其作用也越來越重要，內圓磨具是萬能外圓磨床的關鍵部件，對零件的內孔磨削質量起著至關重要的作用，是加工出合格零件的根本保證，本文著重論述了內圓磨具的特點與修理方法，簡單可行，具有較強實用性。

　　關鍵詞：內圓磨具 鍍鉻 砂輪主軸 套筒 調整

　　一、引言

　　機械加工廠制造各類精密零部件常常離不開各類磨床，如： 萬能外圓磨床 ，工具磨床，內圓磨床等，高精度外園磨床等。這些磨床往往配有非常重要的部件：內圓磨具，俗稱內圓磨頭，因為它是磨削零部件內孔不可或缺的一部分。所以，內圓磨具的修理具有很大的實際意義。

　　二、內圓磨具的特點與存在的問題

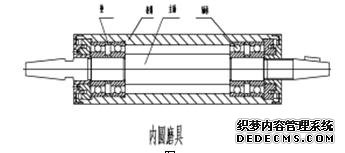

　　內圓磨具因使用要求的不同，轉速高低的不同，負荷大小的不同及加工范圍的不同，其結構形式多種多樣，以下圖一是內圓磨具的一種典型結構。

　　圖一

　　內圓磨具的特點是轉速較高，一般都在6000轉/分以上，有些達到20000轉/分，需要磨削的內孔 一般精度較高，因此內圓磨頭的旋轉精度要求也很高，徑向跳動都在0.005mm以內。另外受結構的限制只能靠軸承內部的的潤滑脂自身潤滑。在維修過程中，頻繁的拆卸軸承會造成主軸軸頸和套筒內孔的過早磨損，從而破壞了主軸和套筒的原有幾何，尺寸精度，致使磨頭的精度很難恢復。如果報廢主軸和套筒會使成本大大增加，降低使用壽命， 如向廠家求購周期又太長，成本太高。因此，主軸和套筒的修復是內圓磨具維修關鍵的部分。

　　三、內圓磨具的修理

　　以上說過，內圓磨具的修理主要就是主軸和套筒的修復，經過多年的實踐摸索和學習發現 ，許多的內圓磨具雖主軸軸徑磨損，拉毛甚至有明顯的啃痕，但拆卸過程中外圓錐面，精度并無太大的損傷;套筒軸承安裝部分內孔雖然磨損但其同軸度并沒有發生太大的變化，尚能達到使用要求。因此本人分如下步驟進行修理：

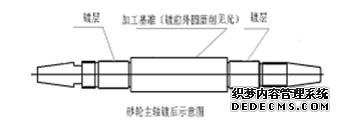

　　(1)砂輪主軸： 首先對砂輪軸的磨損情況進行分析，測繪(用千分表，偏擺儀測量主軸各項跳動量是否達到實用尺寸)，決定采用鍍鉻修復的方法。通過修研兩端的中心孔，測量除軸徑外的各外圓的尺寸，錐面(孔)的徑向跳動的數值，要求在0.002-0.003mm之間，其后修磨主軸軸徑(為在鍍鉻后，加工前有一測量基準，主軸中間有一長外圓必須“見光”，圓度(0.002，粗糙度Ra0.8) 如下圖二所示：

　　圖二

　　修磨時應保證單邊鍍層厚度不大于0.20mm，修磨中和修磨后反復計量各外圓，錐面(孔)的跳動是否發生變化，如有變化應重新修研中心孔。鍍層的厚度應考慮磨削加工余量(單邊磨削余量在0.04-0.06mm之間)，鍍前應對中心孔和不鍍的外圓等加以保護，鍍后須重新測量不鍍的各外圓，如無任何變化和缺陷即可進行修復軸徑。為考慮裝配的方式和裝配后軸承不宜過熱，軸徑的磨削尺寸盡量取中差或配磨。磨削時注意冷卻液要充足，進刀量一定要小，否則容易使中心孔研損或變形。

　　(2)主軸套筒：在舊套筒內孔同軸度能滿足使用要求下，為保證其配合精度，經過反復研究，確定了對軸承外環進行鍍鉻的辦法。

　　為保證軸承外環鍍鉻時留有測量基準，本人在外環中間繞了一圈寬3-4mm的膠帶紙，。為避免軸承內部因鍍鉻工序或刷鍍而造成腐蝕，并和技術人員研究設計了專用兩用芯軸，一是使用墊圈密封，螺母鎖緊，用銅皮，鋁是為了使芯軸保證良好的導電性;二是工裝鎖緊后應保證外環外圓鍍層處跳動始終控制在0.001-0.002mm之間，鍍鉻時應保護芯軸中心孔清潔，螺紋部分也應采取相應的保護措施，使軸承外圓必須清理干凈，不能有任何油污和雜質存在。鍍后拆去膠帶紙，清理中心孔，而后測量(用偏擺儀)沒有鍍層的部分跳動是否超差，如確認，可對軸承外環進行磨削加工。外圓磨削前應統一調整好錐度在0.003-0.004mm之間，并測量套筒內孔的尺寸做好記錄，對各個軸承進行配磨，不同的轉速，不同的結構軸承外圓與套筒內孔的配合尺寸不同，一般6000-8000轉/分，應控制過盈為0.004-0.006mm,10000轉/分的內圓磨頭應控制間隙在0.002-0.005mm之間。

　　(3)內圓磨頭的裝配

　　修復好主軸和套筒后就可以進行裝配了，首先要進行清洗工作，保證裝配時無任何的油污和雜質，其它零部件如彈簧應換為新的，并要求兩端面平整。測量各個軸承的內徑和外圓實際尺寸，做好詳細記錄，并根據套筒的尺寸記錄，選配相應的軸承，全部零件精修棱邊，去毛刺，通過預加負荷配磨各個相應的軸承內外墊后精研磨各個墊的端面。成組軸承要求內徑，外徑的尺寸一致性《0.002mm,裝配中主軸軸承和相配合的主軸軸徑的相對位置必須是軸承內圈的徑向跳動量的相反方向;同樣軸承外圓的徑跳高點與套筒內孔的徑跳低點應處在同一位置;裝配后應檢測主軸的的徑向跳動和軸向竄動符合設計要求，運轉5分鐘后主軸無異常噪聲，砂輪軸溫度不在急劇上升，20-30分鐘短暫高速運轉，未發現溫度急劇上升情況，停止運轉一段時間等磨頭完全恢復常溫后，反復試驗幾次，最終以高速運轉兩小時后前后溫度均小于20°C為正常合格。反之則需要拆開檢查。

　　四、 結束語

　　由于采取了了以上的修理方案和加工方法，我廠數臺內圓磨頭均得到了成功的改造，精度達到了理想的效果，成本大大的降低(買一套內圓磨具需要6000元以上，而照以上方案的維修費用只有上千元左右，不僅節約了費用，節省了時間，而且解決了工件內孔的精密加工的問題，滿足了生產的急需，并取得了明顯的經濟效益。

　　作為本人在日常工作中的一點經驗和體會，希望對各位師傅在平時設備的維修工作得到啟發，少走彎路，更好的完成自己的工作。

　　參考文獻

　　[1]《機修手冊 》(設備修理和改裝常用材料)中國機械工程學會主編，1972年

　　[2]《機械設計工藝基礎》上�？萍汲霭嬖O(shè)，1975年

　　[3]《最新金屬切削加工工藝》金盾出版社 陳家芳 2007年

　　[4]《金屬切削機床》主編 黎飛熊 1981年

　　[5] 機械工程手冊第29篇《軸承》，機械工業出版社 1999年

---
