a）零件形狀特殊。加工M3孔和R14圓�。ā�11面），存在頻繁更換刀具和刀位限制現象。
b）裝夾困難，容易變形。當加工工藝設計不當，在加工時出現裝夾和定位困難，造成R24圓弧（○6面）因受力而產生變形。
c）小孔定位精度較高，增加機加工螺紋的難度。在加工M3、M4孔時容易出現排屑困難，鉆頭、絲錐折斷的現象。
d）材料特殊，切削困難。零件為0Cr18Ni9不銹鋼，屬于難切削材料，其切削加工時具有如下難點：①抗拉強度高，易產生毛刺；②較強的親和力，易引起粘刀；③熱傳導系數小，易產生高溫；④較強的加工硬化，易引發刀具損傷和崩刃。
由于零件的特性，因此在加工中選用刀具和編制加工工藝時，需要考慮加工面精度要求和孔的位置要求。
1.1加工面及加工基準的確定
a）加工面的確定

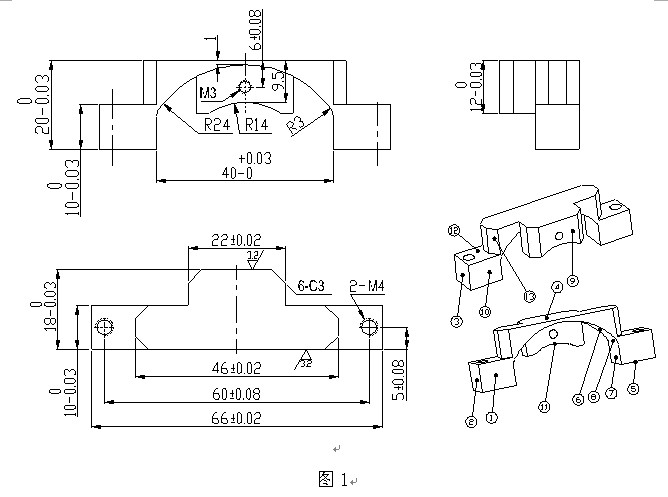

主要加工面確定如下：1）外形平面○2、○3、○4、○5；圓弧面○6、平面○7和圓弧過渡面○8。2）平面○10、螺紋M3、圓弧面○11。3）臺階平面○12，倒角面○13，螺紋M4。
b）基準面的確定
主要基準面確定如下：1）法蘭固定座前平面○1。2）法蘭固定座后平面○9和○10。3）法蘭固定座底平面○5。
1.2零件加工工藝

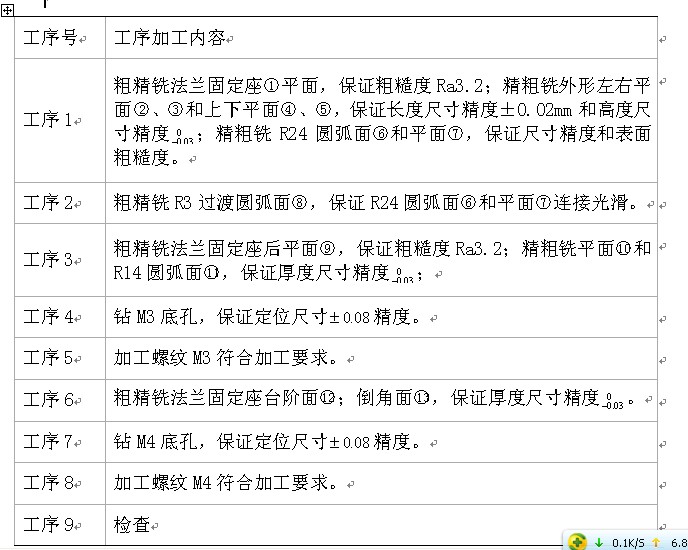

從提高加工效率和保證加工精度的前提下，設法減少加工難度和加工工序，優化設計加工工藝，如表1所示。

1.3加工刀具的選用
根據機床的加工能力、零件材料性能、加工精度、加工工序、切削用量、刀具耐用度和刀具價格等因素正確選用刀具。選用涂層刀具時，采用刃口精細化和表面平滑化處理后，有效抑制毛刺的產生，減少粘刀現象發生，防止發生崩刀，實現優異穩定切削加工，因此優先選用涂層刀具進行加工。
2、銑削切削用量的確定
法蘭固定座零件毛坯尺寸為75×25×25（長×寬×高，mm），上下外形尺寸精度為 和 ，R24圓弧 ，表面粗糙為Ra3.2μm，加工機床為數控銑床KND-100M，工序1～2的加工工步為銑前平面、銑外形、銑R24圓弧、R3圓弧。加工工具分別為：銑平面、銑外形、銑R24圓弧、R3圓弧粗加工用YB135涂層硬質合金銑刀，精加工用YB125涂層硬質合金銑刀。
a）確定銑○1平面背吃刀量（銑削深度）ap：根據零件加工余量為4mm，加工表面粗糙為Ra3.2μm，確定粗、精兩次加工，查閱實用機械加工工藝手冊和數控系統用戶手冊可得粗銑ap=3.2mm，精銑ap=0.8mm。
b）確定銑○1平面?zhèn)瘸缘读浚ㄣ娤鲗挾龋゛c：根據零件加工要求和零件加工面的寬度尺寸，采用Φ20mm YB135涂層硬質合金帶整體刀頭的4齒立銑刀，粗精銑ac=（0.6～0.9）d=12～18mm，取ac=15mm。
c）確定銑○1平面進給量f：根據機床進給系統的強度和剛性、工件剛度和表面粗糙度的要求。查閱實用機械加工工藝手冊和數控系統用戶手冊可得每齒進給量fz粗=0.10mm/z，fz精=0.04mm/z，故f粗=fz粗z=0.4mm/r，f精=fz精z=0.16mm/r。
d）確定銑○1平面切削速度vc：根據機床功率和在保證合理的刀具耐用度的前提下，查閱實用機械加工工藝手冊可得粗銑vc=70m/min，精銑vc=90m/min。
e）確定銑○1平面進給速度vf：由vc= ，故粗銑n= =1114.65 r/min，精銑n= =1433.12 r/min。查閱數控系統用戶手冊取粗銑n=1100r/min，精銑n=1500r/min。粗銑時vf=fn=0.4mm/r×1100r/min=440mm/min精銑時vf=fn=0.16mm/r×1500r/min=240mm/min。
同理，可計算出工序3～8的其他加工平面、圓弧、螺紋孔等切削用量，在此不作詳述。
3、零件仿真加工

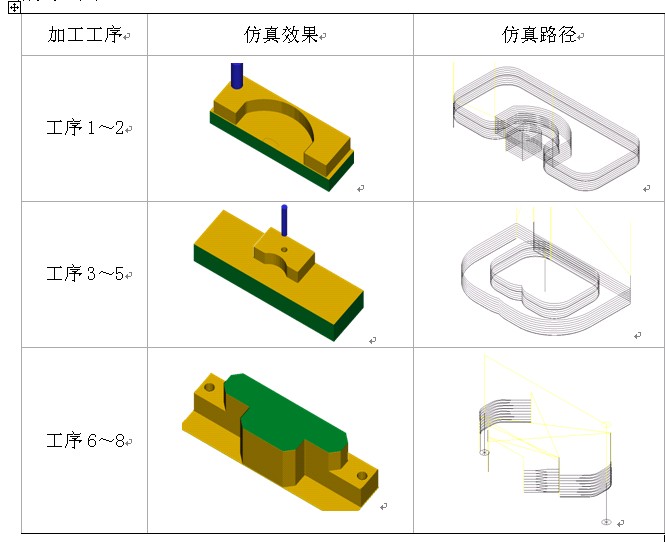

在零件加工前先進行仿真加工，主要檢驗各個工序加工工藝、切削用量、刀具干涉等情況，確認加工工藝、切削用量和選用刀具的有效性、合理性。通過仿真試驗，便于對NC加工程序的校驗，為數控加工作好準備。三次裝夾仿真情況如下表：



4.1第一次裝夾加工

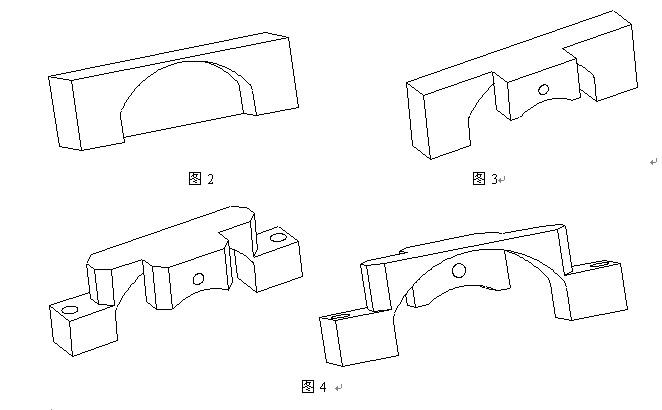

第一次裝夾法蘭固定座上下平面（○4○5平面），夾持高度為5mm，先粗加工再精加工，其加工順序?yàn)椋杭庸ぁ?平面（基準面）、○4、○5平面（非夾持部分、基準面）和○2、○3平面、圓弧面○6、過渡圓弧面○8，如圖2所示。
4.2第二次裝夾加工
第二次裝夾以法蘭固定座前平面作為基準，夾持上下平面（夾持高度8mm），先粗加工再精加工，其加工順序?yàn)椋杭庸ず笃矫�、臺階、R14圓弧面、鉆孔、攻螺紋。在加工R14圓弧面和鉆孔時都要換刀加工，如圖3所示。
4.3第三次裝夾加工
第三次裝夾以法蘭固定座下平面作為基準，夾持前后平面下方部分（夾持高度8mm），先粗加工再精加工，其加工順序?yàn)椋杭庸づ_(tái)階、倒角、鉆孔、攻螺紋。在加工孔時要換刀加工，如圖4所示。


4.3數控加工NC代碼
用數控銑加工時的NC代碼如下（程序代碼大多，中間部分省略）：
%
O0000
N104T1M6(AAAAAAAA)
N106G0G90G54X-50.6Y-9.998S1200M3
N108G43H1Z30.M8
N110Z5.
……
N2820G0Z30.
N2822M5
N2824G91G28Z0.M9
N2826G28X0.Y0.
N2828M30
%
5、結束語
在機械零件加工時，應采用最佳的加工工藝設計和加工手段、合理選取切削用量和切削刀具，進行必要的加工仿真，盡可能采用先進的數控設備進行加工，充分的發揮機床和刀具的整體性能，提高生產率和產品質量。
