耐熱鋼管的TIG焊接工藝
趙永俊
提 要：通過焊接工藝評定和施工實踐，介紹了12Cr1MoV薄壁耐熱鋼管的手工鎢極氬弧焊接工藝。
關鍵詞：手工鎢極氬弧焊接工藝 薄壁耐熱鋼管的焊接工藝 管端堵塞 焊縫緩慢冷卻

1概述
我公司承擔的35t/h流化床鍋爐安裝工程，鍋爐型號為CG-35/3.82-MXD，該鍋爐高溫過熱器耐熱鋼管材質為12Cr1MoV，規格為φ42*3.5，采用手工鎢極氬弧焊（TIG焊）。手工鎢極氬弧焊的焊接工藝，一般在焊接過程中，為了防止焊縫根部氧化，要在焊縫背面充氬氣保護。另外，12Cr1MoV耐熱鋼在焊接過程中，其熱影響區具有較大的淬硬傾向，當接頭存在較大焊接應力和金屬中擴散氫含量較高時，較易產生冷裂紋，因此通常都采用焊前預熱、焊后正火加回火熱處理的工藝。高溫過熱器耐熱鋼管排列密集，空間位置狹窄，操作人員高空作業，在這種情況下，管內充氬保護、焊前預熱、焊后熱處理工藝操作難度很大，因此，對12Cr1MoV薄壁耐熱鋼管我公司根據有關規范和文獻資料選用了管內不充氬氣保護，焊前不需預熱、焊后不進行熱處理的TIG焊接工藝，經焊接工藝評定，這種接頭性能完全符合國家質量規范要求。
2薄壁耐熱鋼管TIG焊接工藝
2.1焊機選用直流氬弧焊機。
2.2焊接工藝規范。

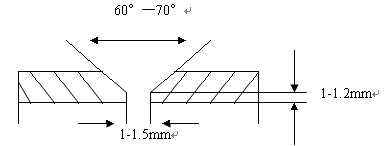

2.2.1焊接坡口：




2.2.2焊接電源；直流正接，電流70A—80A，電壓14V—16V。
2.2.3焊接材料
焊絲：H08CrMoVA φ2.5mm。
鎢極：選用鈰鎢級 φ2.5mm。
氬氣：氬氣純度大99.95%，流量8—12L/min。
2.2.4噴嘴直徑：φ8—12mm。
2.2.5噴嘴伸出長度：4—5mm。
2.2.6焊接層數：2層。
2.2.7焊后保溫緩冷：焊接完成后，立即用干燥石棉布包扎，使焊縫緩慢冷卻。
2.2.8焊接速度：6~8cm/min。
2.3焊接操作注意事項
2.3.1焊接前嚴禁強迫對口，坡口表面應打磨出金屬光澤，徹底除掉油銹污垢，盡量使工作在自由狀態下焊接。
2.3.2根據壁厚進行二層焊接，每層焊肉厚度以焊絲直徑為宜，耐熱鋼焊絲鐵水粘度大，宜產生氣孔，一旦發現缺陷應立即鏟掉重焊。
2.3.3控制層間溫度
焊完第一層后，焊口部位溫度過高甚至發紅，若再連續施焊，管容易過熱。因此，焊完第一層后，應待焊口溫度降至300℃后，再繼續焊下一層。
2.3.4焊接時，應將兩端管口堵塞，避免管內穿堂風直接從焊縫根部卷入熔合區。
2.3.5施焊過程中，保持焊槍移動均勻，送絲均勻。
2.3.6焊接施工時，室溫不應低于15℃。室溫低于15℃時，應預熱至200~300℃。
2.3.7氬氣瓶和焊機不宜與施焊操作點距離過遠，應隨時檢查氬弧焊槍氣路膠管中是否存有水分，并排除掉。
2.3.8封底焊后，要及時進行蓋面，當天焊完。
2.3.9焊縫點固時，其工藝應與正式施焊時要求一致，焊點兩端應焊成斜坡狀，以便接頭。點固焊點2個，長度為15mm，高度2mm。
2.3.10每瓶氬氣使用前，先在試件上試驗氬氣的純度。
3工藝試驗結果
3.1焊縫拉伸試驗
試件一：抗拉強度σb=475MPa
試件二：抗拉強度σb=496MPa
拉伸結果符合GB2651要求。
3.2焊縫彎曲試驗
試樣長度180mm，截面尺寸10×3.5mm2，彎軸直徑φ10mm，彎曲角度50°，彎曲結果無裂紋，符合GB2653要求。
3.3焊縫化學成分

12Cr1MoV（管材）主要化學成分標準（%）：
C Cr Mo V
0.08—0.15 0.90—1.20 0.25—0.35 0.15—0.30

焊縫主要化學成分實驗結果（%）：
C Cr Mo V
0.109 1.12 0.292 0.179

3.4.金相組織經100倍放大拍照，焊縫、熱影響區、母材各區金相組織正常，焊縫熔合良好。
4應用效果
我公司運用該工藝對35t/h流化床鍋爐高溫過熱器進行焊接，一次性X射線探傷100%合格；經光譜分析，焊縫合金元素成分符合國家標準要求。運用該工藝提高了工效，簡化了工序，操作簡單方便，節約能源，節省了輔助工時，降低了成本。
