光纖到戶規�；�建設之我見
朱志勛

摘要：本文作者結合對于FTTH相關設備、線路產品的認識,就FTTH真正走向規模化建設應著重考慮ODN網絡的建設原則談?wù)勛约旱挠^點，以供同仁參考。
關鍵詞： FTTH EPON ODN

一．引 言
隨著寬帶網絡建設政策及三網融合政策的推出，政府層面的推動給寬帶網絡注入了新的活力，三大運營商都加大了對于寬帶網絡建設的投入，各種EPON接入設備開始大規模上馬，F(xiàn)TTH建設全面開展起來。以EPON技術為基礎的FTTx網絡，在建設時需考慮EPON系統建設的思路和策略，同時，更應該著重考慮ODN網絡的建設原則，這是FTTH真正走向規�；瘧�(yīng)用的重要條件。

二．FTTx典型組網模式
根據光纖到用戶的距離來分類，可分成光纖到交接箱（FTTCab）、光纖到大樓/路邊（FTTB/C）、光纖到辦公室（FTTO）及光纖到戶（FTTH）等4種服務形態（組網模式）。不同的組網模式，直接影響ODN的建設、PON系統網元的設置等，應根據實際需求，選擇合適的組網模式�？煞謪^(qū)域設置供各類客戶、各種FTTx組網應用模式共用的FTTx網絡平臺。

三．EPON系統建設方法研究
（1）OLT的設置
　　原則上，將OLT設置在接入點/端局機房，覆蓋其所轄服務區的所有FTTx網絡用戶。FTTx網絡發展初期，網絡規模較小，為便于維護管理，應將OLT分區域集中設置，如設置在端局；在FTTx網絡規模應用期，OLT宜分布設置在各接入點。
（2）ONU的設置與供電
ONU應根據FTTx網絡的應用模式、業務需求進行設置：①對于FTTH應用，應盡量將ONU設置在用戶家里，避免安裝在門口或樓道內。對普通公眾客戶，優選將ONU設置在用戶終端智能盒內提供保護，盡量不采用桌面式安裝。②對于FTTB/C/Cab應用，可選擇將ONU設置在大樓樓道或豎井內機柜、室外光交接箱等不同位置。
ONU原則上采用本地供電方式，盡量不采用遠端供電方式。為保證斷電時語音業務的正常開展，可以根據需要提供ONU斷電保護：①對于FTTH應用，如開展語音業務，可根據需要配置電池模塊提供斷電保護。②對于FTTB/C/Cab應用，可根據需要對提供語音接入或承載的ONU配置電池模塊提供斷電保護。③對于FTTO應用，可借用本地的供電防護系統。④在物業方自建有供電防護系統（如監控、對講等系統的供電）的樓宇，可考慮與物業方協商借用其供電防護系統。
　　考慮到小靈通、手機的普及性，保證斷電時家庭電話的正常使用已經不具有普遍意義，可在開展FTTx網絡應用時將提供ONU斷電保護視為一項付費業務，通過各種形式與用戶分攤建設和維護費用。
（3）系統保護倒換
　　PON系統一般不對公眾用戶提供保護倒換功能。對大客戶、商業客戶則應根據業務性質提供相應的保護倒換功能。
（4）FTTx設備選型
　　原則上FTTx網絡設備應遵循相關企標的所有要求。應綜合考慮設備功能、性能、廠家技術開發及售后服務支持力度等因素進行選型。

四．光配線網（ODN）建設方法研究
（1）ODN網絡結構

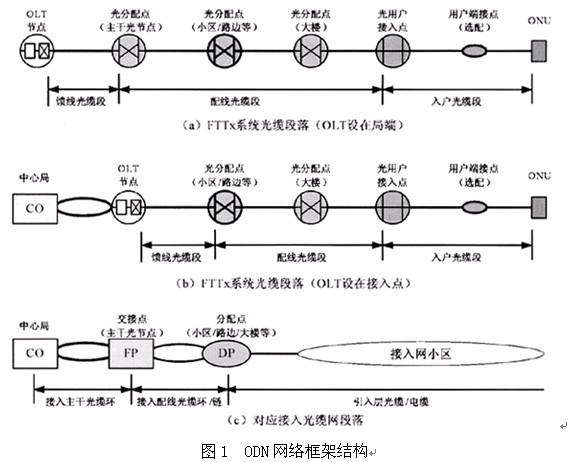

ODN應以樹型結構為主，從OLT至ONU一般可劃分為饋線段、配線段和入戶段（對于FTTB/C模式，入戶段可缺�。�，段落之間的光分支點為光分配點、光用戶接入點。配線段可以是2-4級配線，應在滿足FTTx網絡傳輸系統指標的前提下，按如圖1所示的框架結構進行ODN組網建設。




　　在ODN組網時盡量采用一級分光方式；也可以采用二級分光方式；原則上不采用三級及三級以上的分光方式。
（2）光配線設施建設
　　ODN網絡涉及的無源光配線設施主要有：1）局端配線設施：光配線架等；
　　2）光分配點設施：光配線架、光交接箱、光分線盒、光分路器、光分歧接頭盒等；3）光用戶接入點設施：光分路器、光分線盒、光終端盒、光分歧接頭盒等；4）用戶端接設施：用戶終端智能盒、光纖信息面板。
①光分路器設置

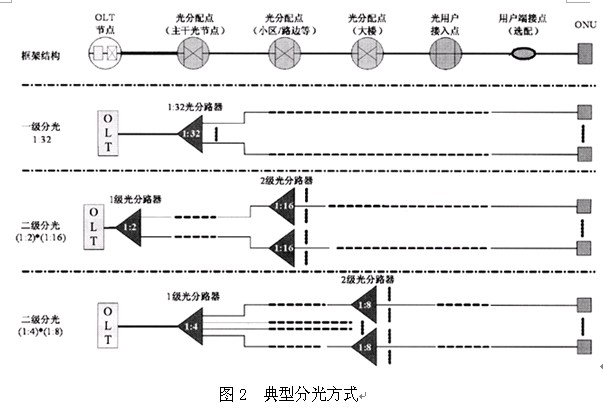

　典型的光分路器設置方式（分光方式）如圖2所示：


a.對于一級分光方式，光分路器可設置在OLT節點或光分支點的任一位置。應在保證一定的端口使用率前提下，盡量將光分路器靠近ONU設置。
b.對于二級分光方式，光分路器可設置在OLT節點或光分支點的任意兩個位置。為便于維護，應盡量將一級光分路器設置在OLT節點。
　　考慮到網絡的演進，對EPON系統，ODN的總分路比應按1:32（或2:32）設置，光分路器具體可使用端口數應結合帶寬規劃確定。建議1×4（2×4）以下光分路器選擇1310nm、1490nm雙波段的FBT分路器；1×8以上光分路器選擇PLC分路器。
②其他配線設施設置
a.光分線盒、光終端盒。當用戶暫不開通光纖業務時，可使用具有光纖端接功能的光分線盒/終端盒，將配線光纜端接在盒內，待用戶申請業務時再將入戶光纜連接到用戶端。單個光分線盒、光終端盒的容量以覆蓋1-5層樓的目標用戶為宜，并應考慮一定的端口冗余。
b.用戶終端智能盒、光纖信息面板。對于實施FTTO的寫字樓，或競爭需要的樓宇，可以設置光纖信息面板進行入戶光纜終端，需要開通業務時再通過鎧裝/加強尾纖跳至ONU。
c.光纖配線架、光交接箱、光分歧接頭盒等。建設方式與當前接入網一致。
（3）光纜建設
1）光纜建設方式
　　室外環境下的光纜按照現行的相關規范進行建設；室內環境下的光纜分垂直和水平兩個層面建設。垂直層面負責連接光分配點（光分線盒、光分路器等）與光用戶接入點（光分線盒、光終端盒、光分路器等），采用垂直布線用室內光纜建設：①布放1條垂直布線用室內光纜，連接垂直層面所有的光分配點和用戶接入點，通過“掏纖”方式，形成光分配點與其所帶用戶接入點之間的光纜連接。③在施工條件具備時（入戶暗埋管的直徑大于25mm，暗埋管在墻里的彎曲半徑大于60mm；或者可以新放穿線管），也可以采用鎧裝尾纖／加強尾纖，直接完成ONU至光用戶接入點的連接。
　　兩種建設方式，前者材料成本較低，后者在具備施工條件時，施工成本較低，但鎧裝尾纖／加強尾纖長度要根據實際需要進行選擇，不夠靈活。垂直層面光纜一般一次性部署到位；水平層面光纜應按需布放，在有競爭需要的場合，可以適當超前布放。
2）光纜選型
　 用于FTTx網絡的光纜應符合現行技術標準。
　　新建光纜全部采用G.652單模光纜。對于已建有多模光纜的駐地網，在滿足FTTx網絡傳輸系統指標的前提下，可以將單模光纜與多模光纜混合組網。光纜型式建議如下：①室外光纜型式應與當前已用光纜結構保持一致；②室內垂直布線用光纜可采用YD/T 1258定義的各種結構的多芯光纜、光纖帶光纜，也可以采用符合標準的骨架槽式光纖帶光纜（特別是對于高層樓宇推薦采用）；③室內水平布線用光纜可采用YD/T 1258定義的GJFJV、GJFV、GJFJZY、GJFZY、GJFJBV、GJFBV、GJFXV、GJFJBZY、GJFBZY、GJFXZY、GJXZY等型式的光纜，也可以采用符合標準的懸掛式室內布線光纜（或“8”字形光纜）等，懸掛式室內布線光纜易于施工，推薦采用。為便于統一維護管理，在相同場合應盡量使用相同結構的光纜。
3）光纜連接與光纜成端
　　光纜連接可以采用兩種方式：固定連接和活動連接。固定連接可以減少ODN的跳接點，減少光通道損耗；活動連接則更有利于光纜靈活配線。
　　固定連接有兩種技術方式：熔接和機械接續（冷接）。冷接技術便于操作，適合在室內光纜維護、搶修，或施工環境較差（如電源引接困難、操作空間太小等）時采用，但可靠性尚未經過長時間檢驗，不宜大量使用；目前，光纜成端與固定連接應以熔接為主。
　　ODN的光纜段間也可采用活動連接，但要嚴格控制活接頭數量，從OLT至單個ONU之間的活接頭不應超過7個。如FTTx網絡承載CATV模擬電視信號，則所有光纖連接器要求采用APC型端面。

五．結 語
綜上所述，以EPON技術為基礎的FTTx網絡，在建設時需考慮EPON系統建設的思路和策略，同時，更應該著重考慮ODN網絡的建設原則，這是FTTH真正走向規�；瘧�(yīng)用的重要條件。
