“集群式”橋梁結構健康監測項目海量數據管理策略研究
車功健，李紅萬
摘要：在橋梁健康監測項目中，通過實時采集安裝在大橋上的傳感器數據，所采集的數據量隨著時間的推移將會是海量的，如何對海量數據進行管理，具有重要意義。本文通過對Oracle分區表技術、數據備份、數據壓縮和雙機熱備技術的分析探討，為該系統中的海量數據管理提供一種經濟、可行的解決方案。
關鍵字：結構健康監測系統；分區表；數據備份；數據壓縮；雙機熱備
1 概述
“集群式”橋梁結構健康監測系統由傳感器子系統、數據采集與傳輸子系統、數據處理與控制系統和結構健康評估系統組成，通過采集安裝在大橋各關鍵位置的傳感器輸出數據，并對這些數據進行處理、分析和評估，為橋梁日常養護提供針對性建議。

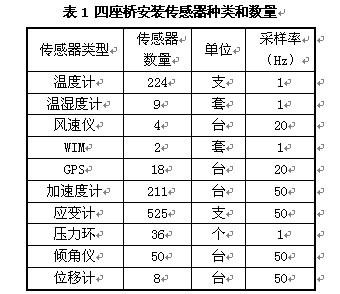

該“集群式”橋梁結構健康監測系統由四座橋組成。安裝在這四座橋上的傳感器種類和數量見下表1。




如上表：加速度計、傾角儀、位移計和應變計采用50Hz采樣率；風速儀、GPS采用20Hz采樣率；其它傳感器采用1Hz采樣率。
對橋梁的處理、分析和評估是建立在高質量的監測數據基礎上的，所以對數據進行有效地管理顯得尤為重要。下面我們針對數據管理過程中的常見問題對其進行分析研究。
2 存在問題及對策
湖北滬蓉西高速“集群式”橋梁結構健康監測系統是實時、連續不間斷地采集傳感器輸出數據，并將采集數據存儲在Oracle數據庫中，同時，數據處理軟件會從數據庫中提取數據進行分析處理。
根據上表傳感器數量及采樣頻率，可計算出：每天數據量約為16G，每年采集的數據將會是海量的。面對海量數據，如何進行管理，尤為重要。因?yàn)楫?dāng)數據庫中數據量達到一定程度時，再對數據庫進行存儲和檢索操作時，軟件響應速度會變慢，操作時間變長，影響系統性能；更嚴重會導致數據庫服務器宕機，系統崩潰。因此，解決海量數據存儲、檢索效率問題刻不容緩。針對這一問題，我們?cè)谠撓到y(tǒng)中制定了相應的數據管理策略，包括使用分區表技術、數據壓縮技術、數據備份技術和雙機熱備技術，前三項主要用于解決數據庫中海量數據管理問題，最后一項用于解決數據庫服務器宕機問題。在實際運用中，通過這幾項技術，能夠極大地提高系統響應速度和系統性能。
3 數據管理策略
3.1 數據管理硬件環境
該項目中用于數據管理的硬件設備包括：數據庫服務器2臺（主、從服務器）、備份服務器1臺、磁盤陣列1臺、磁帶庫1臺、光纖交換機2臺。Oracle數據庫軟件分別安裝在2臺數據庫服務器上，存儲數據存放在磁盤陣列上；通過備份服務器對監測數據進行備份，將監測數據備份到磁帶中。數據管理硬件結構圖見下圖1。




3.2 數據管理策略
（1） 分區表
ORACLE的分區（Partitioning Option）是一種處理超大型表、索引等的技術。分區是一種“分而治之”的技術，通過將大表和索引分成可以管理的小塊，從而避免了對每個表作為一個大的、單獨的對象進行管理，為大量數據提供了可伸縮的性能。
Oracle分區方法有：范圍分區、列表分區、哈希分區和復合分區。
在該系統中，我們采用范圍分區方法，根據數據記錄的時間標簽（主鍵）進行范圍分區，每天建立一個分區表。在系統中使用分區技術，有以下好處：
(1) 改善系統檢索性能：對分區對象的查詢可以僅搜索自己關心的分區，提高檢索速度；
(2) 增強可用性：如果表的某個分區出現故障，表在其他分區的數據仍然可用；
(3) 均衡I/O：可以把表的不同分區分配到不同的磁盤來平衡I/O改善性能；
(4) 維護方便：如果表的某個分區出現故障，需要修復數據，只修復該分區即可；
(5) 對應用透明：當需要往數據庫中存儲數據時，Oracle管理系統會根據數據的時間標簽，選擇應存儲的分區；若根據時間標簽從數據庫中檢索數據時，Oracle管理系統會根據時間標簽，選擇應檢索的分區，如果檢索項不是時間標簽，則應指明檢索數據所在分區表名。
（2）數據備份
數據備份是數據高可用性的一種方法，將系統在線數據備份或轉儲到其它存儲介質上，其目的是在系統數據出現問題的時候，能夠快速準確地恢復數據。通常，一套完整的備份系統包含備份軟件、磁帶機/磁帶庫和備份服務器。
Oracle備份大致可分為兩類：物理備份和邏輯備份（導入/導出），而物理備份又可以根據數據庫的工作模式分為非歸檔模式和歸檔模式，通常前者稱為冷備份，后者稱為熱備份。
(1) Cold Backup（冷備份）：主要指在關閉數據庫的狀態下進行的數據庫完全備份。
(2) Hot Backup（熱備份）：指在數據庫處于運行狀態下，對數據文件和控制文件進行備份，要使用熱備份必須將數據庫運行在(Archive Log)歸檔方式下。
(3) Export（邏輯備份）：這是最簡單的備份方法，可按數據庫中某個表、某個用戶或整個數據庫來導出，并且支持全部、累計、增量三種方式。使用這種方法，數據庫必須處于打開狀態，而且如果數據庫不是在restrict狀態，將不能保證導出數據的一致性。
對數據進行備份需要制定合理的備份策略，需要考慮影響備份策略的各種因素，需考慮的因素如下：
(1) 需要備份的內容：數據文件、參數文件等；
(2) 備份方式：全備份、差量備份、增量備份；
(3) 備份周期：每天一次、每周一次或者每月一次等；
(4) 備份介質：磁帶庫、光盤等其它存儲介質；
在該系統中，我們采用全備份+增量備份的備份方式，每天進行一次備份操作，將實時監測數據文件和重要的參數文件備份到磁帶庫中。在系統投入運行時，進行一次全備份，以后采用增量備份。通過Veritas Netbackup備份軟件進行備份管理。當磁盤陣列中數據量達到一定量（假設為N天數據量），每增加一天數據量，則將最早一天分區表中的數據及分區信息刪除，釋放磁盤空間，提高系統性能。需要查看被刪除的數據時，通過磁帶庫中備份的數據進行恢復即可。
（3）數據壓縮
數據壓縮是指在不丟失信息的前提下，縮減數據量以減少存儲空間，提高其傳輸、存儲和處理效率的一種技術方法。
Oracle11g的壓縮使用了“基于數據塊的批次壓縮技術”，也就是說數據的壓縮不是在執行DML語句的時候?qū)崟r(shí)發生的，一開始當一個數據塊空的時候，插入的數據并不被壓縮，所以這個時候?qū)τ谛阅苁菦]有影響的，數據塊壓縮的動作是在數據塊即將滿的時候才發生，這樣就保證了大部分DML語句的效率。并且，在數據塊將要滿的時候才發生的壓縮技術保證了最大的壓縮率，因?yàn)閷?shí)際上壓縮是基于數據塊里相同的數據的。
在該系統中利用Oracle 11g的壓縮特性，使用數據壓縮技術，具有以下好處：
(1) 節省磁盤空間：使用數據壓縮技術，可以節省大量的磁盤空間。
(2) 提高系統性能：因?yàn)閿?shù)據存儲在更少的數據塊中，全表掃描和索引區間掃描能夠使用更少的快提取行；
(3) 減少網絡負載：因?yàn)閿?shù)據僅在Oracle內壓縮和解壓縮，所以外部網絡僅需傳輸壓縮的數據塊；
（4）雙機熱備
雙機熱備是指當一臺服務器在工作時（稱為主機），另一臺服務器處于備用狀態（稱為備機），當主機由于某種原因出現故障，如死機、主機斷電、病毒發作、硬盤損壞等，不能繼續提供服務時，從機能在規定的時間內接替主機的服務，繼續提供服務，從而達到不宕機的目的。
雙機熱備系統采用“心跳”方法保證主系統與備用系統的聯系。所謂“心跳”，指的是主從系統之間相互按照一定的時間間隔發送通訊信號，表明各自系統當前的運行狀態，一旦備用系統無法接收到主系統的“心跳”信號，則高可用性管理軟件（雙機軟件）認為主系統發生故障，立即令主機停止工作，并將系統資源轉移到備用系統上，備用系統將替代主機發揮作用，以保證系統運行不間斷。
在該系統中，我們采用基于共享的存儲設備的雙機熱備模式，將2臺IBM System X3850服務器組成集群，并通過光纖交換機組成SAN存儲網絡，操作系統和應用程序分別安裝在兩臺服務器的本地磁盤上，而整個網絡數據通過磁盤陣列進行集中管理。兩臺服務器之間通過RoseHA軟件進行管理。兩臺服務器將以一個虛擬的IP地址對外提供服務，客戶端通過虛擬IP地址和服務器進行通訊。正常運行時，虛擬地址及網絡服務由主服務器提供。當主服務器出現故障時，RoseHA會將虛擬地址和相關服務轉移到備用服務器的網卡上，繼續提供網絡服務。在客戶端看來沒有任何故障發生。

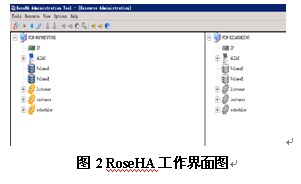

正常工作時，相關服務會運行在主服務器上，當主服務器發生故障時，RoseHA軟件將相關服務轉移到備份服務器上，下圖2是RoseHA工作界面。




圖2 RoseHA工作界面圖
4 結論
在“集群式”橋梁結構健康監測系統中，我們通過使用分區表、數據備份、數據壓縮和雙機熱備技術，不僅提高系統從數據庫中檢索數據的速度、提高系統的可靠性和系統性能，而且還具有數據容災功能，當有災難發生時，我們還能從備份文件中恢復數據，保證系統的正常運轉。
參考文獻
[1] 雷忠琴. ORACLE數據庫備份和恢復分析[J].貴州教育學院學報（自然科學）.2007:18(4)
[2] 李東武.醫院信息系統雙機熱備和數據備份的設計與實現[J].中國醫療設備.2008:23(7)
[3] 李峰，曹中，劉正偉.雙機熱備技術在財務系統中的應用[J].現代電子技術，2009:(3)
[4] 楊文俊.利用磁盤陣列和Rose HA雙機軟件對OA系統、財務系統雙機熱備[J].中國高新技術企業，2010:(6)
[5] 楊志彬.Oracle表分區管理[J].福建電腦，2007:(8)
