【摘要】：在深基坑施工過程中進行工程信息化監測，利用其反饋的信息的數據，一方面可及時采取技術措施防止發生重大工程事故，另一方面亦可為完善計算理論提供依據。
　　【關鍵詞】：深基坑；信息化監測；監測控制值；監測頻數
　　近年來，隨著我國國民經濟的快速反展，各項建設工程以前所未有的規模和速度發展，在城市土地資源日益匱乏的現實條件下，城市地下空間的利用帶來了城市建設的無限的想向空間，同時深基坑工程也成為土木工程領域新發展的一門新學科，深基坑工程實踐性強，影響深基坑工程的不確定因素多，如土工參數的準確性，氣候的影響，計算假定，施工條件和隊伍的素質，以及周圍環境的多樣性，都使深基坑工程成為土木工程中風險性較大的一種工程。
　　鑒于深基坑工程的復雜性和不確定性，理論計算還難以全面準確地反映工程進行中的各種變化，所以，在深基坑施工過程中進行工程信息化變形監測是十分必要的，利用其反饋的信息的數據，一方面可及時采取技術措施防止發生重大工程事故，另一方面亦可為完善計算理論提供依據，下面就信息化變形監測在嘉利浦江公館深基坑工程中的具體應用，向大家作簡要介紹。
　　一、 工程概況
　　嘉利浦江公館位居上海外灘十六鋪游艇碼頭西側，是“外灘金融集聚帶”內極稀有的高檔精裝修住宅，總用地面積為10848m2，工程由5幢15～30層高層住宅樓和1幢地下3層中央汽車庫組成。
　　本工程的±0.000相當于絕對標高5.20m，自然地面標高約為3.85m～4.10m，住宅樓基坑底標高為－3.85～－5.45m，挖深為2.75～4.35m；地下車庫基坑底標高為12.20m，基坑實際開挖深度為10.85～11.10m。
　　本工程周邊環境西臨中華路，退紅線4.0m，紅線外有電力線、煤氣管，相距12m；北側老太平弄，退紅線12m，馬路下有電力電纜、600雨水、300供水管，馬路對側為六層老式居民樓，且底層為上海十六鋪糧油食品交易市場；東側為外咸瓜街，退紅線3.0m，路下有600雨水、150供水管；南側為規劃道路，退紅線12m，路下有規劃中的地鐵9號線，離3＃樓為10m。

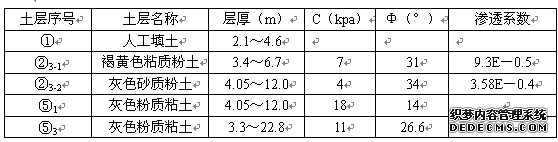

　　據地質勘察報告，在基坑開挖影響范圍內的土層為：
　　

　　二、圍護方案設計
　　圍護結構設計分為內外兩層，內層為地下車庫而設，外層為住宅樓而設，地下車庫四周采用D850＠600攪拌樁隔水，攪拌樁穿過②3－2砂質土層進入⑤1層，需要用三軸機施工。用D950＠1100鉆孔灌注樁擋土，設二道鋼筋砼支撐，形成一個獨立的封閉圍護體系。深基坑面積約為4000平方米，形狀極不規則，支撐平面布置為角撐與對撐相結合，西側還設置一個弧形拱梁，同時利用第一道支撐設一座挖土棧橋，棧橋下立柱加密，鋼立柱間設剪力撐聯系。住宅樓基坑圍護用重力式擋土墻，樁徑為700mm。
　　深基坑內降水采用真空深井，深井平面布置約為150平方／口井，深井管要求帶二個濾頭，在坑底以上及以下各一個，第一個濾頭挖出后，割去上端井管，四周立即用粘土封閉。
　　三、監測內容
　　本工程施工周期較長，分樁基施工與基坑開挖兩部分，基坑開挖面積大深度較深，施工流程較多，對周圍環境的保護要求高。根據基坑開挖施工的基本特點是先變形后支撐。在軟土地基中進行基坑開挖及支護施工過程中，每個分步開挖的空間幾何尺寸和開挖部分的大支撐暴露時間，都與圍護結構，土體位移等存在較強的相關性。這就是基坑開挖中經常運用的時空效應規律，做好信息化監測工作可以可靠而合理地利用土體自身在基坑開挖過程中控制土體位移的潛力，從而達到保護環境及圍護環境及圍護工程本體安全的目的。
　　根據本工程的周圍環境，基坑本身的特點及相關工程的經驗，確定本深基坑工程信息監測的主要內容為：
　�。保�、周邊環境監測；
　　a．地下綜合管線垂直、水平位移監測
　　b．附近建筑物垂直位移、裂縫、傾斜監測
　　２）、圍護體系監測
　　a．圍護頂部變形監測
　　b．圍護體側向變形監測
　　c．支撐軸力監測
　　d．立柱樁垂直位移監測
　　e．坑外淺層水位監測
　�。常�、3～5＃樓及南側先期施工的保護監測
　　a．3～5＃樓上部結構的沉降觀測
　　b．3～5＃樓南側坑外土體側向變形及分層沉降監測
　　c．3～5＃樓南側孔隙水壓力監測
　　由于本工程基坑南側邊線已侵入軌道交通9號線50米控制區域內，在設點時重點考慮對基坑南側靠近規劃控制區域土體變形進行監控。
　　四、監測方法
　　為了保證所有監測工作的統一，提高監測數據的精度，使監測工作有效地指導整個工程施工，監測工作采用整體布設，分級布網的原則。即首先布設統一的監測控制網，再在此基礎上布設監測點（孔）。
　　a． 沉降監測高程控制網監測
　　采用獨立高程系統，在遠離施工影響范圍以外兩側各布置二組穩固水準點，沉降變形監測基準網以建立的永久水準點作為起算點，組成水準網進行聯測。各監測點的高程起算點形成的一條Ⅱ等水準閉合線路，由線路中的工作點來測定各監測點高程，各監測點的初始值取三次觀測平均值。由各監測點兩期高程得到該點的垂直位移量，本工程水準儀采瑞士WILDNA2自動安平水準儀。
　　b． 監測點水平位移測量
　　根據現場條件水平位移監測管線及圍護體采用軸線投影法。在某條測線兩端遠處各選定一個穩固基準點A、B，經緯儀架設于A點，定向B點，則A、B連線為一條基準線。觀測時，在該條測線上的各監測點設置覘板，由經緯儀在覘板上讀取各監測點至AB基準線的垂距E，某監測點本次E值與初始E值的差值即為該點累計位移量，各變形監測點初始E值均為取兩次平均值。本工程經緯儀采用的型號為瑞士WILDT2型。
　　c． 圍護體側向變形監測

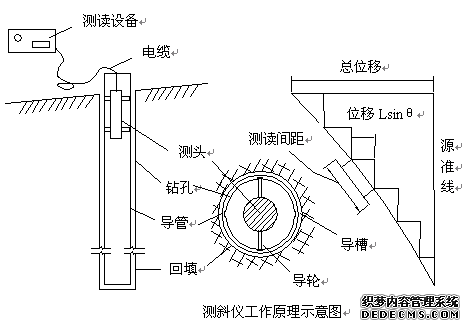

　　地下車庫深基坑區域：在鉆孔灌注樁施工時，預先在樁身鋼筋籠內埋設測斜管，管徑為Φ70mm，長度同樁深。測斜管內壁有二組互成90°的縱向?qū)Р�，�?dǎo)槽控制測試方位。埋設時，應保證讓一組導槽垂直于圍護體，另一組平行于基坑墻體。測試時，測斜儀探頭沿導槽緩緩沉至孔底，在恒溫一段時間后，自下而上以1.0米為間隔，逐段測出X方向上的位移。同時用光學儀器測量管頂位移作為控制值。測試原理見下圖：

　　d、淺層地下水位監測
　　在深基坑施工中，須對基坑內進行大面積疏干降水以保證基坑內土體相對干燥，以便于土方開挖和土渣運輸，如果止水帷幕的實際效果不夠理想，將勢必對周邊環境和建筑造成危害性影向，嚴重將造成基坑管涌、塌方的危害。所以加強對坑內、外淺層水位的動態觀測和分析，對于了解和控制基坑降水深度、判定圍護體系的隔水性能，分析坑內、外地下水的聯系程度具有十分重要的意義。具體做法為先采用30型鉆機成孔，鉆孔直徑110mm，清除泥槳，然后將Φ53或Φ70的PVC管插入鉆孔內，用砂填實。PVC水位管下部2m范圍內打孔，外用濾網布包裹，利于滲水，管頂用保護蓋封口。對于水位動態變化的測量，可在基坑降水前測得各水位孔孔口標高及各孔水位深度，孔口標高減水位深度即得水位標高，初始水位為連續二次測試的平均值。每次測得水位標高與初始水位標差即為水位累計變化量，采用SWJ－90電測水位計。
　　e、支撐軸力監測
　　為了測定鋼筋混凝土支撐結構的實際受力情況與設計軸力的差異，防止圍護結構的失穩破壞，須對支撐結構中受力較大的斷面進行監測。在被測斷面埋入應力計，支撐受到外力作用后產生形變。其應變量通過振弦式頻率計來測定，測試時，按預先標定的率定曲線，根據應力計頻率推算出支撐軸向所受的力。本工程采用ZXY－Ⅱ型振弦式頻率讀數儀。
　　f、坑外土體側向變形監測
　　在靠近需要重點保護區域的土體中用鉆孔方式設置土體側向位移測斜孔，在圍護體外埋設直徑為Φ70的
