摘  要：本文以江蘇省東臺市國土資源局“視頻會議系統建設項目”為實例，從國土資源視頻會議系統整體設計入手，對大屏幕顯示及信號管理系統、音響擴聲與會議發言系統、集中智能化控制系統等子系統的設計及相關技術要點分別進行了詳細的闡述，對如何進行項目工程實施進行了介紹，并就工程實施中的技術要點進行了總結。
關鍵詞：信息化；視頻會議；系統； 設計； 工程
國土資源視頻會議系統的建設是國土資源信息化建設的一項重要內容，同時也是國土資源部“金土工程”建設和江蘇省“金土工程一期工程建設項目”中明確提出的重點建設項目之一。隨著我國國土資源信息化建設的不斷深入，縣（市）級國土資源視頻會議系統的建設目前正在各地相繼展開，而設計符合國土資源行業特點的縣（市）級現代化多媒體視頻會議系統，滿足國土資源部門多樣化的視頻會議需求是此項工作的重點。其中，大屏幕顯示及信號管理系統、音響擴聲與會議發言系統、集中智能化控制系統等子系統的設計及相關技術要點在整個國土資源視頻會議系統的設計中尤為重要，而如何實施視頻會議系統工程，把握前期工程實施和工程設備安裝、連接和調試的技術要點則是體現設計意圖的關鍵所在。
一、    國土資源視頻會議系統整體設計
國土資源視頻會議室作為國土資源部門討論行政決策、議案及規劃等的溝通與傳達的會議工作環境，針對不同的會議內容和信息的覆蓋面，需要進行不同形式和性質的會議。這就形成了基于會議發言、資料展示/演示、音響擴聲、遠程視頻、集中控制等不同類型及功能定義的多媒體視聽?wèi)?yīng)用需求。同時，整個會議系統工作的先進性、穩定性、可靠性、安全性、兼容性、擴充性是系統設計時必須予以充分全面的考慮，系統應用的智能化和操作的簡易性在系統設計時也應予以重視。

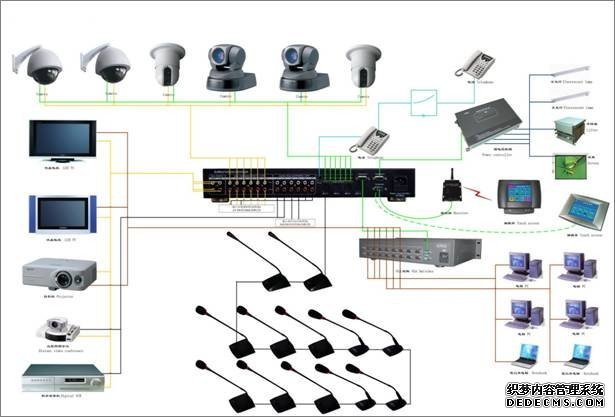

縣（市）級國土資源視頻會議系統應采用先進的技術和設備進行設計、施工，充分體現現代化、高效率的辦公特點，符合國土資源行業特點和自身形象要求，保證系統設備的配備簡潔合理，無重復累贅，操作方便，每個設備都能充分發揮其作用，且具有相當?shù)某志眯浴?br /> 縣（市）級國土資源視頻會議系統的主要功能為：滿足國土資源系統內部的常規會議、電視電話會議、新聞發布、學術報告、培訓演講等綜合用途。系統主要包括：1、大屏幕顯示系統：可顯示電腦、DVD、有線電視、實物展臺等圖文信息；2、音響擴聲與會議發言系統：高保真的傳輸聲音，保證聲音的高清晰還原；具有限制發言、自由發言、攝像跟蹤等功能； 3、電視電話會議系統：可與上級單位聯網召開遠程電視電話會議；4、集中智能化控制：集中控制會議室內所有電氣設備，操作簡單化。如圖1-1所示：

圖 1-1 國土資源視頻會議系統拓?fù)鋱D
二、大屏幕顯示及信號管理系統
縣（市）級國土資源視頻會議室為報告型會議室，大屏幕投影顯示是專為此類會議室而設計的，它特別適合多人的場合，有了它，才能顯示更多的信息，實現信息的共享；有了它，才能很好地結合圖文播放，使會議生動而直觀。
1、投影顯示系統設計
會議室投影系統的設計通�？紤]以下幾方面因素：
①會議室建筑面積：
②系統需要顯示的信號要求；
③投影系統的使用環境和實際安裝許可；
④實際投資額；
綜上所述，結合具體視頻會議室的建筑結構及功能要求，可以考慮在會議室的主席臺背后正中方吊裝1套80——200寸的大屏幕投影系統作為主顯示，大屏幕依據主席臺的造形，以一定的角度安裝，保證會議廳內的每個人都能清楚地看到。

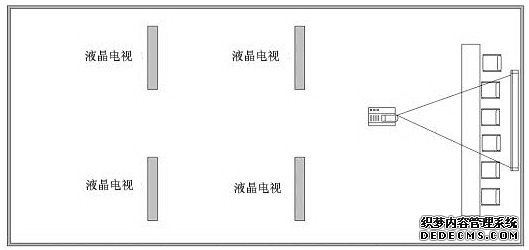

如果會議室的長度大于20米，僅僅配備一套投影系統，照顧不到中后部觀眾的視聽需要，則需要在中部和后部的兩側各吊掛2臺液晶電視，方便中后部觀眾的觀看需要。
如下圖2-1所示：

圖 2-1
2、視頻顯示信號傳送與切換設計

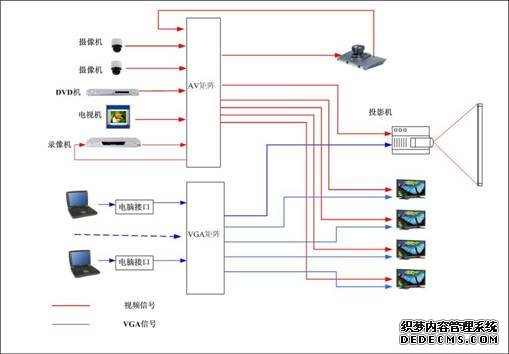

信號的顯示及管理是視頻會議系統重要的組成部分，在縣（市）級國土資源視頻會議室中，需要配備DVD、有線電視、計算機等多種格式的信號源，同時也需配備投影系統，為了能夠?qū)⑦@些信號源快速切換到這投影顯示設備上顯示出來，須配備信號矩陣切換控制系統，該系統負責信號由信息接入點（主席臺上的多功能插座、DVD、有線電視）至投影機、監視器之間的傳送及傳送過程中的切換，系統包括VGA切換器、音頻切換器、A/V切換器等。矩陣處理系統形成如下圖2-2的結構：

圖 2-2
三、音響擴聲與會議發言系統
1、音響擴聲系統設計
擴聲系統設計關鍵在于選擇揚聲器的選型布置和電聲的處理兩部分，揚聲器的選型布置設計就像汽車的發動機一樣，它是決定擴聲系統性能好壞的基本，而電聲的處理設計則如同汽車的電腦控制裝置，是決定擴聲系統發揮得好壞的關鍵。
①音箱系統的選擇與布局：
音箱是整個音響系統的喉舌，所有音響設備都是為音箱的聲音還原而服務，因而音箱應作為首要因數考慮。
揚聲器的選擇應該是以應用為前提，結合主觀音色、物理技術指標兩個主要技術條件進行選擇。以應用為前提的解析就是去平衡著兩個參數選擇，對于以會議應用為主的語言擴聲系統，物理技術指標能達到要求（語言清晰）是首要的，音樂重放音色是次要的，而對于多功能擴聲系統則還需要兼顧音樂重放質量，因此，對于縣（市）級國土資源視頻會議室而言，揚聲器應該結合音色、以語言清晰為首要選擇條件。
揚聲器布置是整個電聲系統設計的重要問題，有機的與建筑結構形態相結合，根據使用用途有針對性的布置是關鍵。
揚聲器的布置：
②電聲控制及信號處理的技術要點
一般而言，電聲處理主要是對聲音信號進行集中、整合、調節、放大，主要包括調音臺、均衡器、壓限器、時序器等周邊設備。
調音臺是電聲控制的中心，其中信噪比是最重要的指標，操作手感也必須考慮，這兩項原則上取決于投資，其它方面包括輸入、輸出通道數，切換組合的靈活性等。
均衡器是一種可以分別調節各種頻率成分電信號放大量的電子設備，通過對各種不同頻率的電信號的調節來補償揚聲器和聲場的缺陷，補償和修飾各種聲源及其它特殊作用。均衡器能增加更多的頻率控制點，在更細致的范圍內調節，減少駐波損害，提升或衰減選定頻段，獲得更完美的音樂空間。
壓限器能有效的防止突發信號對音響系統的沖擊，避免話筒使用中可能造成的聲音明顯變化，制造特殊效果等，具有壓縮信號、消除噪聲以及擴展信號動態范圍的功能。
時序器能夠按照系統由前級到后級的順序逐個啟動各類設備；關機時則由后級到前級的順序關閉系統設備。這樣就能有效的統一控制所連接的用電設備，避免了人為的失誤操作，徹底解決了終端器材（如功放、喇叭等）可能由于這種失誤造成的損害，同時又可減低開/關用電設備對輸電線路的沖擊電流。
2、音響擴聲系統設計要點
①應滿足語言清晰度要求
該會議室擴聲系統設計考慮到其使用功能應以會議之語言擴聲為主。滿足會議最主要的要求就是要有足夠的語言清晰度，也就是說通過擴聲系統播出的講話在會議室的整個聽眾區都能夠聽清楚。
廳堂的混響時間越長，則其語言清晰度越低。因此，在進行本會議室擴聲系統設計時，首先要考慮的問題就是在建筑聲學設計上需要采取措施降低廳堂的混響時間，以提高會議室語言清晰度。
②應符合廳堂擴聲系統聲學特性指標相應標準
會議室擴聲系統的最終要求是能夠提供清晰的語言擴聲效果和兼顧音樂節目重放，因此必須符合中華人民共和國廣播電影電視部標準：廳堂擴聲系統聲學特性指標GYJ25-86語言和音樂兼用的擴聲系統一級標準的要求。
③要有均勻合理的聲場分布：
在
