摘要：本文設計并實現了營口市地籍管理信息系統。對從系統特點、數據組織和結構、技術路線、主界面進行了設計，重點對數據庫進行了研究。
關鍵詞：地籍管理信息系統；數據庫；城市建設
1地籍管理信息系統的建設
1）系統特點
（1）實現了城鎮地籍信息系統、城鎮地籍信息系統數據處理工具、土地登記發證系統的集中管理模式。（2）采用瑞得公司獨創的區域數據組織模型，實現城鎮地籍的無縫權屬管理。（3）在統一的數據組織管理模式下，獨創不同尺度數據的融合技術，很好地解決了不同比例尺數據的融合，使城鎮部分1：500和城郊的1：1000、1：2000、1：5000有機地融合在一起。①兼容不同的應用要求；②地籍管理按新的《土地分類》一步到位進行管理；（4）城鎮地籍的數據組織管理和不同專業應用數據的統一組織，是實現真正意義的國土綜合辦公自動化的數據基礎。系統的數據組織管理模型，基于構架國土綜合辦公自動化系統乃至構架“數字城市”，在此體系下實現土地利用規劃、建設用地管理、土地的開發整理、土地市場、礦產資源、定級與估價等業務數據的結合與管理，充分考慮系統的擴充性和相關性。（5）繼承和發揚了瑞得城鎮地籍信息系統4.0的優勢，不單是兩個系統功能的疊加，系統功能更為強大，管理、應用更為方便。（6）采用了ArcGIS9作為GIS平臺，ArcSDE作為數據引擎，支持了復雜的空間分析功能和海量數據的管理。
2）數據組織和結構
城鎮地籍信息系統管理建設的重點是城鄉地籍?dāng)?shù)據組織管理模式、數據結構的統一化，在這種方式下沒有城鄉地籍的區分，而只有系統功能、管理要求的不同。現有城鎮地籍信息系統的管理模式主要按：市－區（縣）－街道－街坊－宗地（權屬單位）組織管理數據，數據的組織單元為街坊�，F(xiàn)行城鎮地籍?dāng)?shù)據管理模式：市－區（縣）－街道－街坊－宗地；數據組織的最小單位為街坊。一個街坊可包含多個權屬單位，如城鎮中一個街坊有多個宗地。同時一個權屬單位也可由多個街坊組成，如城鎮地籍中一個行政村（權屬單位）內可找分為若干個街坊進行管理。系統采用標準的三層結構體系。專業圖形操作如空間數據建庫、空間數據變更、空間分析、專業查詢等通過SDE直接訪問數據庫；業務辦公如各類土地登記、業務處理等通過自動流程控制引擎進行業務流控制，之后通過SDE和ADO方式訪問數據庫。
3）技術路線
（1）外業補測、資料準備、分析：首先，內業組對項目區劃分行政區、街道辦事處、街坊界線，原則是按照主要干道，參照原行政界線，對原行政界線不在干道上的，一律調整到干道上，這樣就避免了分割宗地的現象。其次，外業組通過中海達靜態GPS先對項目區內的控制網進行補充，檢查、校驗。制作控制網圖，點之記位置圖。并利用數碼相機，把控制點逐一拍照，留存。再通過中海達RTK配合尼康全站儀，對一級圖根點布設，最后與內業組、權屬調查組一起對項目區內變化的宗地及其地籍要素，按照1:500數據庫精度要求，實施碎部測量、權屬調查，并由內業組把測得數據錄入電腦。權屬調查組根據調查的情況，到所在的國土分局，提取各類宗地屬性表。（2）圖形數據處理，屬性數據整理：內業組以街坊為單元，分配給每一個工作人員。先對數據按建庫標準中附錄b中分層要求，對地籍要素分層。再對每一層數據檢查拓?fù)潢P(guān)系，處理接邊，接著把原始的宗地界線疊加到修改好的數據上，對宗地界線與地籍要素有沖突的地方，在不改變宗地和宗地基本形狀的基礎上，對宗地界線稍作修改。如果，相差較大的，按照實地界線劃分，并登記宗地號，備案。處理好數據后，利用經緯公司程序作入庫前拓?fù)�、接邊關系檢查。同時，權屬調查組，對從分局調來的屬性數據按照街坊編排的宗地號，整理、歸檔。（3）數據轉換及數據入庫：內業組對已經檢查好的數據通過數據轉換軟件轉換為SHAPEFILE    文件格式，并檢查轉換后的SHAPEFILE數據標準分層關系和拓?fù)�、接邊關系。檢查無誤后，通過數據庫圖形數據入庫功能入庫。權屬調查組利用數據庫屬性數據錄入功能，把屬性數據以表格形式，錄入到屬性庫中。并把歸檔的表格掃描到電腦中，以圖片形式保存。（4）系統運行：運行1：500數據庫，檢查圖形數據與屬性數據的鏈接情況，對系統進行調試。（5）成果輸出，準備驗收：利用500數據庫系統，輸出建設辦事處分布圖、各街坊地籍圖，標準分幅地籍圖、宗地圖。街坊界址點成果表、宗地界址點成果表、地籍調查表、營口市城鎮土地分類面積統計表，站前區、西市區、高新區土地分類面積統計表，各街坊宗地面積匯總表等成果。上報監理公司準備驗收。

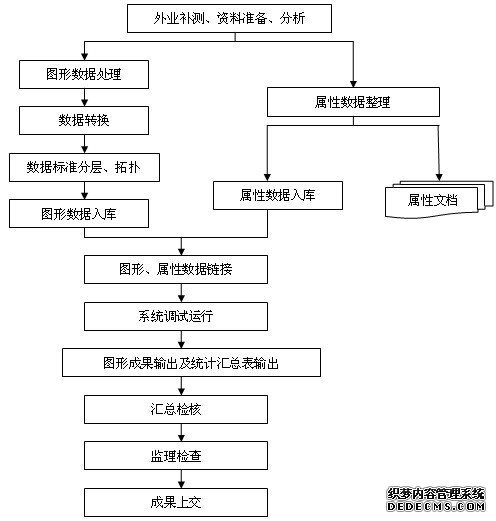

圖1 500城鎮地籍?dāng)?shù)據庫建設流程
4）城鎮地籍信息系統主程序簡介
進入系統后，可以看到整個系統的界面環境，如下圖所示：

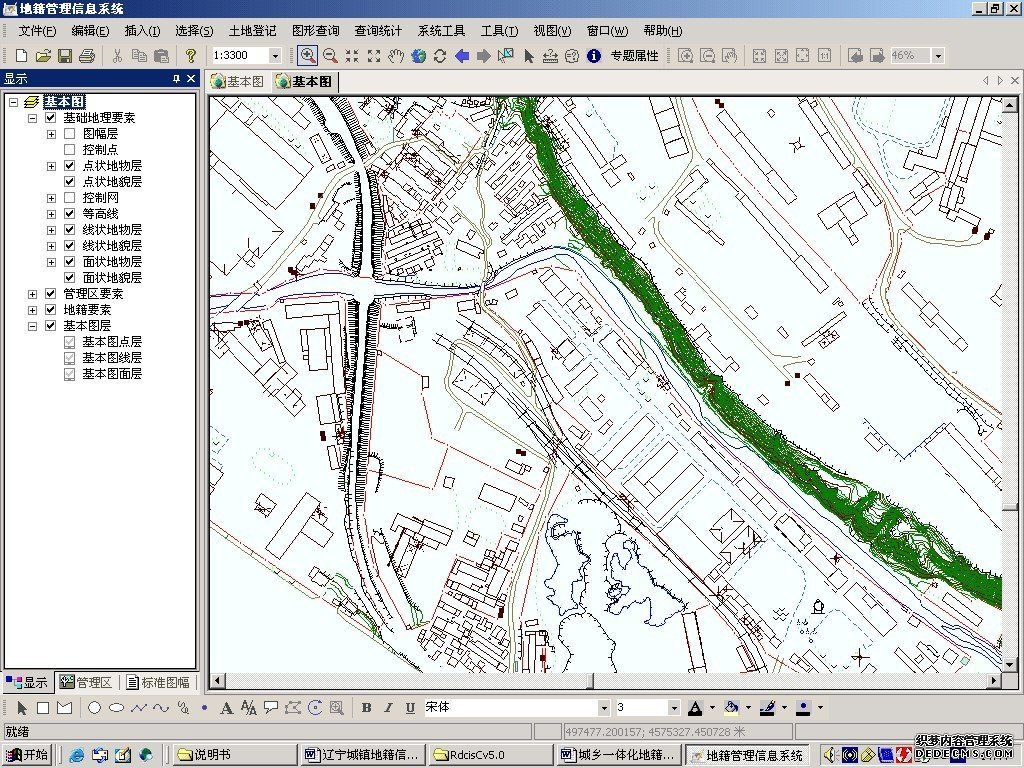

圖2 城鎮地籍信息系統主程序
5) 地籍管理信息系統數據庫的設計
建庫要求:(1) 地籍測量生產和地籍?dāng)?shù)據庫輸出的圖形文件可采用如下方式：支持ESRI的SHP格式，每個圖層對應一個SHP文件，相關屬性紀錄在SHP文件中，擴展屬性表以.DBE表示，元數據支持文本(.txt)。支持國土資源部規定的VCT數據格式。(2) 圖層設置:圖層設置是編輯和修圖過程中十分重要的環節，設置合理可大大減少工程量并減輕圖面負荷，可方便檢索和提供多功能服務，可避免因混淆而出現的失誤。圖層設置必須統一，圖形信息根據其和屬性分別存放在不同的圖層中，嚴格按《遼寧省城鎮地籍空間數據建庫標準》分層。
數據庫建立的流程如下：(1) 各作業組嚴格檢查信息源，建庫方提交建庫計劃，包括組織設計、建庫方法、儀器設備、質量保證體系等，由監理人員檢查地籍圖及各項圖表符合規范要求后，方可進行數據建庫工作。(2) 地籍圖要素分層要嚴格按《標準》分層，界址點線準確，權屬界線圖面要素、符號注記要標準。
建庫方法：(1) 以街坊為單元，各外業組調查后繪制基本地籍圖分幅圖，包括面積平差和圖面整飾。各組繪制的分幅圖按圖幅結合表排序作為基礎成果資料集中保存。(2) 以調查區（街道)為單位，內業人員將分幅圖繪編，各地籍要素包括地籍號、地類號、界址點編號等繪到圖上。行政界線、地類界線等各種跨圖幅界線，由內業人員統一匯編。(3) 按數據庫分類分別建庫，各庫為專項庫，不能互相參雜。各種注記、代碼按標準執行。(4) 為避免資料混淆和出于保密，建庫后經校對、審查無誤，只保留一個中心庫，即一臺電腦儲備，其他電腦中的內容全部刪除。減輕圖面負荷，可方便檢索和提供多功能服務，可避免因混淆而出現的失誤。圖層設置必須統一，圖形信息根據其和屬性分別存放在不同的圖層中，嚴格按《遼寧省城鎮地籍空間數據建庫標準》分層。
對圖形數據建庫的要求：對于內業構面，按照一級控制一級的原則，在街道層，所有的街道及街道之間的道路構成具有嚴格拓?fù)潢P(guān)系的面；在街坊層，同一街道內所有的街坊與街道內的道路構成具有嚴格拓?fù)潢P(guān)系的各個面，面積之和應等于此街道的面積；在宗地層， 嚴格的拓?fù)潢P(guān)系，其面積之和應等于此街坊的面積；在地類層，同一宗地內不同地類以宗地位界限構成的面具有嚴格的拓?fù)潢P(guān)系，且面積之和等于該宗地面積。
2地籍管理信息系統的實施
1）外業補測、資料準備、分析
 首先，內業組對項目區劃分行政區、街道辦事處、街坊界線，原則是按照主要干道，參照原行政界線，對原行政界線不在干道上的，一律調整到干道上，這樣就避免了分割宗地的現象。其次，外業組通過中海達靜態GPS先對項目區內的控制網進行補充，檢查、校驗。制作控制網圖，點之記位置圖。并
