摘要：本文介紹了ZigBee技術并基于ZigBee無線傳輸協議，實現無線傳輸數據，提出了一種基于ZigBee無線傳輸協議的無線數據傳輸模塊方案，方案中包括了硬件系統和軟件系統，從而實現了傳輸模塊與上位機通信的全過程。經調試，系統運行良好。實踐證明，基于ZigBee無線傳輸協議設計無線數據傳輸模塊來傳輸數據具有耗資少、安全性高、靈活性較強等優點，值得推廣和應用。

關鍵詞：ZigBee 無線傳輸模塊 設計

隨著社會經濟發展和技術進步，人們對無線通信的需求越來越高，也越來越迫切。隨著通信技術的蓬勃發展，市場上出現了應用GPRS、GSM、藍牙等通信技術，但這些技術設備造價比較昂貴，運營和維護的費用也比較高[1]。目前，短距離無線通信技術作為無線通信技術領域的重要分支之一，在無線數據傳輸中得到了廣泛的應用[2]。

ZigBee技術是一種現代網絡技術，具有近距離、低功耗、低數據速率、低成本的特點。主要工作在2.4GHz頻段,傳輸速率10kbps-250kbps，傳輸距離10-100m，作為一宗新興得無線通信技術， ZigBee技術傳輸?shù)乃俣瓤�、成本較低、操作比較簡單，在目前市場上具有廣闊的市場前景，也成為目前無線技術研究的熱點課題之一[3-4]。目前，已廣泛應用于無線傳感器網、自動控制和遠程控制等領域。

1 總體設計

基于ZigBee無線數據傳輸模塊基礎架構主要包括無線收發電路、電源電路、JTAG電路和串口轉換電路四個部分。其中，串口轉換電路可實現RS232串口數據轉換，可實現無線數據模塊與計算機的通信。JTAG電路可以實現對CC2430的編程和測試。

2 硬件設計

無線數據傳輸模塊主要包括射頻芯片CC2430及其相關的外圍電路。射頻芯片CC2430通過設計JTAG電路實現對其進行編程和測試。該芯片是是Chipcon公司推出的嵌入式ZigBee應用的片上系統，它支持2.4GHz IEEE 802.15.4協議。整個芯片整合了ZigBee射頻前端、內存和微控制器三個部分。它使用了1個8位MCU(8051)，包含了數字轉換器、AES128協同處理器、休眠模式定時器、上電復位電路、掉電檢測電路以及可編程I/O引腳。射頻芯片CC2430通過配合少數外圍元器件就可以實現收發信號的功能。

為了實現無線數據模塊與計算機的通信，在系統中設計了RS232電平轉換電路。采用了電平轉換芯片MAX232實現串口間的連接，電壓為5V，采用干電池供電。為保證電壓穩定，選用AH805升壓穩壓器。CC2430模塊和JTAG模塊供電電壓為3V電壓。此外，在系統模塊中設計了復位電路，可通過復位開關實現手動復位。

3 軟件設計

無線傳輸模塊中的軟件設計主要分為兩部分程序。其中，一部分程序是在芯片CC2430上通過串行接口向計算機發送數據。另一部分程序是通過串口接收數據，將處理數據發送給計算機。

3.1 芯片CC2430向計算機發送數據的軟件設計

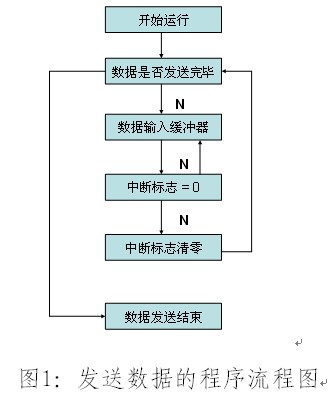

軟件設計中主程序?yàn)樾酒珻C2430向計算機發送數據，具體流程見圖1。

程序需要開始運行時首先要判斷數據是否發送完畢，如果數據沒有發送完畢，需要繼續發送數據，將數據發送至數據緩沖器。具體數據的發送是由硬件完成的。當發送函數等待到中斷標志時，會將一個字節送回緩沖器，從而說明完成了一次數據傳送，然后才可以再次向緩沖器送入數據，同時中斷標志清零。

3.2 各串口向計算機發送數據的軟件設計

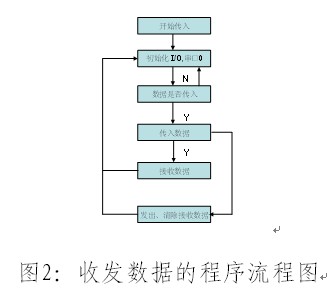

軟件設計中子程序?yàn)楦鞔�口向�?jì)算機發送數據，具體流程見圖2。

收發數據的程序先對數據進行判斷，如果非零就將數據送入，進行傳入數據。當緩沖器數據放滿后，就進入中斷子程序。在此程序中，數據也是以單個字符形式接收。當判斷數據傳入后，就開始接收數據，同時存放數據，并將數據發送給計算機。發送完成后，清空接收的數據，再次恢復到接收數據狀態，繼續等待數據的傳入。

4 討論

ZigBee是一種介于無線標記技術和藍牙技術之間的技術，主要用于近距離的無線連接。ZigBee還開發了安全層，以保證不會意外泄露其標識，也不會被其他節點截獲[5]。ZigBee集數據采集量化、處理、融合及傳輸于一身，以獨立的工作節點為依托，可形成星狀、片狀或網狀網絡[6]。雖然其傳輸速率還不高，但目前基于ZigBee的技術已經廣泛應用在檢測和控制領域，在不久的將來會有更大的發展?jié)摿�。也將大大改善人們的生活和生產方法，讓無處不在的網絡得以真正實現。

參考文獻

[1]呂鑫，王忠,ZigBee無線數據傳輸模塊的設計與實現[J] 安徽師范大學學報(自然科學版),2010,4(33):332-333。

[2] 李中豪，基矛ZigBee的油井無線數據采集系統的設計[J] 電子設計工程，2011,6(19)：111-113。

[3] 魏平芬，基于ZigBee的液位無線監控系統設計[J]信息技術，2010,10:87-91。

[4] 楊曉健，基于ZigBee協議和ARM9的嵌入式無線數據采集系統設計[J] 自然科學學科研究，2011,1:84-86。

[5]The LAN/MAN Stan dards Committee of The IEEE Computer Society，IEEE Standard for Information technology Telecommunications andinformation exchange between systems Local and metropolitanarea networks Specific requirements -Part15.4：Wireless Medium Access Control (MAC) and Physica1 Layer(PHY)Specifications for Low-Rate Wireless Personal Area Networks (LR-WPANs) [M]

[6]郭濤，嚴家明，基于CC2430的Zigbee無線數傳模塊設計[J]微處理機，2010,4:105-108。

---
