吳迪
摘要：隨著計算機軟硬件技術的發展，利用虛擬現實技術進行復雜場景的虛擬漫游已成為可能，利用這一技術我們可以足不出戶游覽風景勝地，可以漫游虛擬博物館欣賞文物，可以游覽虛擬校園欣賞校園景致等等。本文結合工程實例，闡述了虛擬建筑環境實時漫游系統的設計，并給出具體實現方法。
關鍵詞：虛擬現實；動畫漫游；三維建模
虛擬現實(Virtual Reality簡稱VR)是一項涉及計算機圖形學、人機交互、人上智能等學科的綜合技術，它的日的是用計算機來生成一個逼真的二維感覺世界.給觀眾以如同真實世界的體驗。虛擬現實技術從出現經過十幾年的發展已經逐步走進了人們的日常生活，無論是在游戲、廣告宣傳還是在建筑設計、軍事仿真等領域都顯小出強大魅力。在虛擬現實的發展過程中人們總結出一個虛擬現實系統應具有以下三個特征：沉浸感(Immersion)、交互性(Interaction)和想象力(Imagination)。它們分別表示虛擬環境模擬的真實程度，與虛擬環境進行交互的自然程度和用戶在虛擬環境中的認知能力。因此增強沉浸感，提高交互的方便性以及豐富人們的想象力是進行復雜虛擬場景漫游所應遵循的原則。本文將結合某小區虛擬漫游系統的構建，探討虛擬場景的建立及進行漫游的若干技術問題。
一、系統建模與優化
1模型的構建
虛擬漫游系統是一個以逼真的視覺、聽覺、觸覺為一體的特定范圍的虛擬環境，它是一個真實的或假象的仿真虛擬空間，用戶借助一定的裝備在虛擬環境中進行虛擬漫游，從任意角度對虛擬環境中的對象進行觀察，從而產生身臨其境的感覺，同時也能對物體進行操作和規劃，滿足用戶的所需要求。它的工作主要由兩部分組成：漫游引擎的實現和三維場景的建模。三維場景建模就是構建虛擬校園環境，是漫游系統設計的核心問題之一。三維模型是整個漫游系統的基礎,模型的好壞直接影響運行的效果和場景的逼真度。本系統采用3DSMAX進行建模,用它建立的模型有很強的仿真立體效果。
1）以三亞市海塘灣南區為虛擬對象,該小區建筑物以住宅樓為主。在這些樓群中,有主有次。收集數據時,首先要取得小區的總圖,對小區里建筑物的分布有初步的了解,并確定漫游系統所涉及的范圍和需要建模的建筑物。
2）創建幾何模型
根據對層次結構的分析,遵循由下到上的原則,逐層逐塊地利用建模軟件 3DS MAX提供的點、線、面、體的創建和修改工具,進行虛擬場景的構建。對于需要精細建模的建筑物要用盡量使用精確的幾何形體創建模型細節,對于要粗略建模的建筑物要盡量使用面數較少的幾何體構建。
3)紋理映射
為了提高三維模型的逼真度,減少模型的多邊形數量,采用紋理貼制的方法來代替用多邊形表示模型的細節,從而大大降低了模型的多邊形數量。對于精確建模的模型,可以用紋理貼圖來表示極難構建而且又不是特別重要的模型,例如建筑屋頂上的橘紅色瓦片,把所有的瓦片都構建出來是不可能的,這時就可以使用貼圖來代替如圖1。對于粗略的模型,要盡可能的使用紋理貼圖來代替幾何體來創建模型,例如周邊的住宅樓,就可以忽略樓體形體的細節,使用一張貼圖代替,建筑物模型效果如圖2。
4) 3D精靈技術與廣告牌技術
模擬樹木作為場景中數目最多的外部景觀,樹木的逼真程度直接影響到整個場景的真實感。因此,單株樹木的表示方法也是場景建模中的重要研究?jī)?nèi)容。一般來說,按照真實樹木的形體進行詳細建模是很難實現的。由于樹的不規則形狀,很難像建筑物建模那樣用長方體、圓柱等基本幾何體來表示一棵樹。因此想通過精細建模的方法來表示大量的樹木是行不通的。利用紋理映射來實現樹木的簡單表示,但也要采取必要的手段來保證場景中樹木的立體感與真實性,文中使用 Billboard技術多邊形面來模擬樹的方法。Billboard技術使得當視點改變時,此多邊形會繞指定的軸旋轉從而保證實體始終面向著視點。只要時刻保持二維紋理樹木圖像的法線矢量指向觀察者,就可以造成一種能夠使觀察者滿意的三維樹木的假象。如圖3所示。
2 LOD的使用及碰撞檢測
由于LOD技術在降低場景復雜度的同時也會增加系統的開銷,所以在小區漫游系統中只將LOD技術應用于構建的比較精細的模型上。
為將要應用LOD技術的物體添加LOD屬性:Virtools中的物體可以添加很多屬性,例如,地板屬性、碰撞檢測屬性等。把要應用LOD技術的物體添加LOD屬性,在添加時可以將屬性添加到模型中體積較大、面數較多的物體上去,其他體積較小并且不太重要的物體可以不添加 LOD屬性,這樣可以提高 LOD的效率。
Virtools軟件的最大優點就是它提供了許多封裝好的功能模塊和參數操作, Collision Detection和Prevent Collision都有三個屬性Geometry Precisi on。這個屬性供用戶選擇碰撞檢測的精度,它有三個選項: Automatic, BoudingBox和Faces。選項Automatic,在碰撞檢測中各物體采用自身的精度；選項BoudingBox；宣布為障礙物的三維對象統一采用六面體的包圍盒,由于在虛擬漫游中對物體之間的碰撞檢測精度要求并不是太高,采用這種精度,既能達到預期效果,而且不影響速度,比較適合虛擬漫游系統中的碰撞檢測；選項Faces,則是在面與面之間進行的碰撞檢測,這種精度過于精細,影響漫游速度,故采用的較少。
二、漫游功能的設計

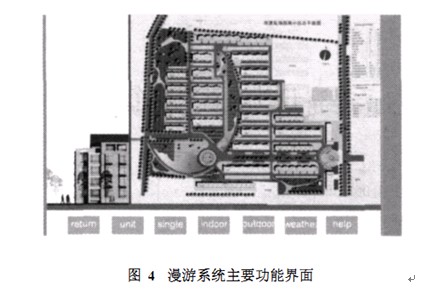

在虛擬場景漫游中,需要提供多種漫游控制功能,方便用戶和虛擬場景之間的交互。本文設計和實現了幾種漫游功能,如圖4所示。
1)Unit:該小區有多種戶型平面,本功能可讓客戶對小區中不同戶型單元平面圖進行瀏覽,并可以放大瀏覽,設置動態放大到一定的倍數,比如利用線性插值模塊可以實現動放大到兩倍就停止放大。
2)Single:單體住宅樓透視效果；可改變場景,轉入到單體住宅樓環境中。這樣可以提高運行速度,詳細觀看單體建筑的外觀。
3)Indoor:住宅樣板房間室內漫游；建立虛擬場景時,不可能對每棟樓的室內建立模型,其原因是工作量太大,電腦的資源有限。因此,建立幾種戶型的樣板房,讓客戶感受不同戶型房間內的空間、采光及家具的布置情況等,以幫助客戶確定購房方案。
4)Outdoor:小區外景漫游；室外漫游提供了在虛、左右旋轉、仰視、俯視、自動漫游、自由漫游等方式。在漫游中使用小地圖功能,小地圖的功能不僅能顯示整個場景的外觀,還能放映角色在地圖中的大致位置 ,這就需要制作一個小區總平面圖,本設計中,此圖是由 CAD總平面圖經過光柵后,用Photoshop填充制作而成的,整體效果精確、美觀,紅色矩形小方塊代表虛擬角色,它會隨著虛擬角色在場景中移動,實時動態地改變?cè)诳倛D中的位置。自動漫游是讓用戶在設計好的路線上觀察建筑物。對關鍵點、設計精彩的位置或是寓意深刻的小區景觀做適當停留,加入聲音向客戶說明,以吸引客戶注意力。這個功能只需讓相機沿著預設路徑移動,不需要人工干涉,從而全面瀏覽場景。
自由漫游可以使用戶隨心所欲地在場景中任何一個地方走動,同時考慮碰撞檢測,避免角色穿墻而入,或是站到一個不可能的位置。對自由漫游的過程,設計漫游過程的錄制功能,對錄制好的路線,可以回放,這樣能為下次瀏覽節省時間。
5)Weather:在系統中適當增添在不同天氣情況下小區的整體景色,如夜景、 雨雪天氣等景觀效果,可以提高漫游系統的趣味性,同時又能增加虛擬場景的真實感。
三、功能的實現
用virtools軟件的BBs編程來實現上述功能,下面給出了部分功能的實現方法。
1主功能界面

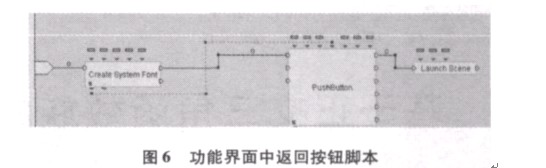

使用了幾個二維幀作為按鈕,分別對每個按鈕添加crate systemfong和pushbutt on行為模塊 ,并設置相關的參數如返回按鈕的script如圖6。
2平面圖的動態放大

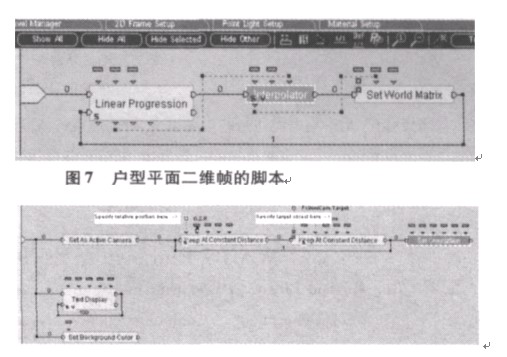

可對戶型平面圖動態放大,實現方法是將linearprogre-sion拖拽到映射戶型平面的二維幀上，再加入interpolator和setworld matrix行為模塊,如下圖,并設置interpolator的參數。
3小地圖功能的實現

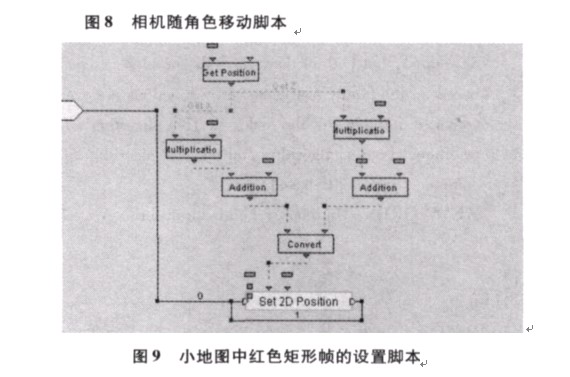

系統中,小鍵盤的上、下、左、右控制角色前進、后退、左右轉向,并是相機隨角色移動,實時控制場景的變化。小地圖上的二維幀,紅色矩形的位置點取決與角色所在的坐標點,然后使其在小地圖的相對位置上移動。
四、結束語
虛擬現實是一項難度很大的綜合技術，要達到逼真的感覺和實時的自然交互是非常不容易的。這一方面依賴于硬件性能的提高和像頭盔等外設的使用，更重要的是依賴于虛擬場景的構建、顯示和交互等技術的不斷改進。
