高校機房實現多網段上網及管理
何鍇 郭紅戰 張鵬
關鍵詞：機房 多網段 管理
摘 要：隨著高校在校人數增加，高�；�礎建設不斷增加，為了更好管理高校機房及網絡，并能控制機房內部的使用網絡情況，建議使用windows server 2003中自帶的路由和遠程訪問功能和ISA來實現，通過windows server 2003自帶的路由和遠程訪問功能就可以實現多網段代理上網，使用ISA可以對機房進行管理既控制各個機房訪問網絡的情況。
隨著高校的不斷發展，各高校在校生人數不斷增加，相應的機房數量也在不斷的增加，高校中往往有多個機房，單一的機房可以使用代理服務器代理上網，但是多個機房的話，就不能為每個機房都建立代理服務器，成本太高。為了滿足多個機房同時上網及控制管理，可以使用windows server 2003中自帶的路由和遠程訪問功能和ISA來實現，通過windows server 2003自帶的路由和遠程訪問功能就可以實現多網段代理上網，使用ISA可以對機房進行管理，比如說同時滿足1機房上網， 2機房不上網等。如果使用三層交換機和服務器配合，僅使用ISA就可以同時滿足代理上網和控制管理，在這里就僅介紹使用服務器配合普通交換機來實現代理上網和控制管理功能。
一、 服務器配置
1. 服務器網絡配置：服務器需要安裝windows server2003，并且有兩塊網卡，一塊網卡連接Internet，正常配置，命名為“外網”，另一塊網卡配置ip192.168.0.1，子網掩碼255.255.255.0，命名為“內網”，在“Internet協議（tcp/ip）屬性選項卡”中選擇右下角的“高級”，在“ip設置”里選擇“添加”，填入機房的ip，作為這個機房的網關，如1機房的ip范圍為192.168.1.1到192.168.1.254，就添加192.168.1.254，子網掩碼為255.255.255.0.如圖所示：




。

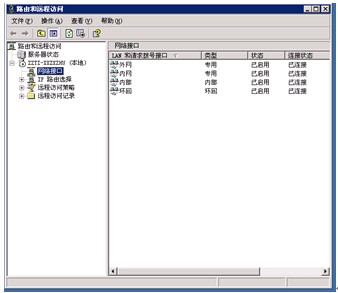

2. 服務器路由配置：選擇開始，在管理程序中選擇“路由和遠程訪問”選項，打開路由和遠程訪問配置窗口，右鍵點擊本機計算機名，選擇“配置并啟用路由和遠程訪問服務器安裝向?qū)?rdquo;，單擊下一步，在配置的頁面中選擇“網絡地址轉換（NAT）”，點擊下一步，在“NAT Internet連接”頁面中選擇“使用此公用接口來連接到Internet”，然后在接口選擇列表中選擇“外網”的接口連接。然后在“網絡選擇”的頁面中，我們選擇“內網”的接口連接，這樣，所有連接到普通交換機上的機房，在進行網絡配置后就可以直接上網，如圖所示：

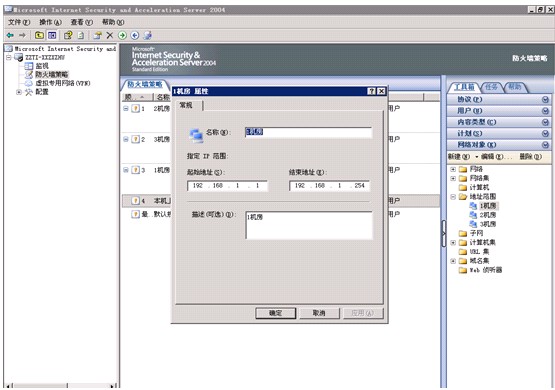

3. ISA Service 2004安裝于配置：在學校機房，正常上課通常是不允許上外網的，除非老師提出上網要求，因此為了更好的管理機房上網的情況，還需要安裝ISA來對網絡進行管理。在這里我們選擇的是ISA Service 2004，一路默認安裝。安裝完成后，打開“ISA服務器管理”，在右側右鍵選擇“地址范圍”，點擊“新建立地址范圍”，在彈出的頁面中依次添加機房的數據，如名稱1機房，ip地址范圍192.168.1.1-192.168.1.254，如圖所示：

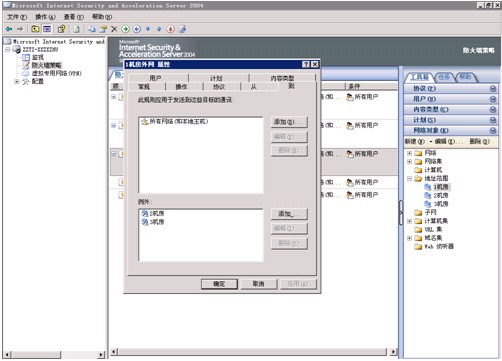

添加完所有機房，在左側右鍵選擇“防火墻策略”，點擊“新建”，選擇“訪問規則”，命名為“1機房外網”，選擇“允許”，點擊下一步，在“此規則應用于來自這些源的通訊”中添加”1機房”,接下來“此規則應用于發送到這些目標的通訊”中添加“所有網絡和主機”，點擊下一步，完成設置；然后右鍵點擊“1機房外網”選擇屬性，在“到”的選項卡中“添加例外”的選項，既其他機房，如圖：

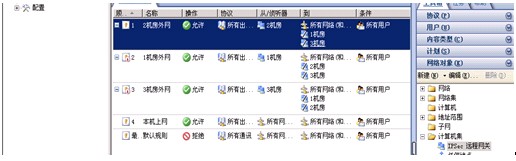

這樣各個機房的機房就不能互相訪問；依次添加其他機房的訪問規則，最后在上方選擇應用；如果實現讓1機房上網，而其他機房不上網的話，就右鍵點擊“1機房外網”，選擇“啟用”，而把其他機房選擇“停用”即可，選擇“停用”后在該規則名稱前有一紅色向下的箭頭符號，如圖：






2． IE配置：在桌面右鍵點擊IE，選擇“屬性”，在彈出的頁面中選擇“連接”，再點擊“局域網設置”，在“為LAN使用代理服務器”前打鉤，并填入地址“192.168.0.1”和端口“8080”， 同時在“對于本地地址不使用代理服務器”前打鉤，如圖：

這是因為有些軟件如果使用代理服務器，就不能正常運行，最后一路確定。
3． 做完以上設置，雙擊IE就可以正常上網了。
用此方法比較簡單，要求的硬件條件也不高，如果沒有服務器的話，使用高性能的PC也可以實現，但是相對不穩定；缺點就是，使用的的普通的交換機，沒有對每個機房每個網段劃分VLAN，機房內部出現病毒等情況的話容易在機房間相互傳播，而劃分VLAN的話，可以避免類似情況發生，更容易進行管理。
