【摘要】數控機床的配電柜設計的主要方向是考慮數控機床加工的功率和負荷大小，數控機床工作時候進行負荷計算，讓配電柜內部的元件和數控機床的線路能滿足這個數值，電源柜內要考慮低電壓電器和電路的設計，配電柜和電源柜是保證數控機床電氣系統和運行的必要景件，同時還需要布線研究，才能保證命令傳到機床。

　　【關犍詞】配電柜設計;電源柜設計;布線研究

　　1配電柜設計

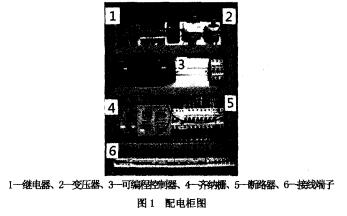

　　圖l是配電柜實物圖。

　　配電柜的設計需要符合以下幾點要求：

　　(1)配電柜的供電方式一般是采用上進上出的原則;

　　(2)配電柜需要有前后門，前面采用單開的，后邊的門采用雙開門，柜體的側板采用冷軋板;

　　(3)對電源箱安裝3根80mm的安裝條，4根60mm的安裝條，同時頂部需要開孔;

　　(4)數控機床的動力箱安裝的是3根80ram、4根50mm、2根3O姍的安裝條，頂部是不需要開孔的;

　　(5)需要配有接地線，同時需要對配電箱外邊噴漆，箱體與門之間配有固定控制線的線卡。

　　配電柜不僅是數控機床各元件集中的裝置，它也是對控制系統元件的保護層，它的保護等級按照國家標準來劃分為IP54，既要防止灰塵也要防止其他液體，同時在使用的時候，要充分考慮人身安全。

　　2電源柜設計

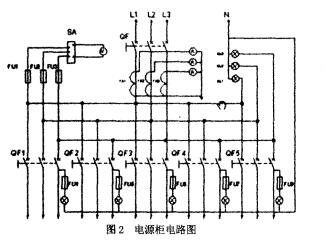

　　數控機床的電氣控制系統也需要電源，而電源裝置也是統一在一個電源柜內，如圖2為電源柜線路圖。

　　電源柜的輸出電壓有直流220V，還有交流220V和交流380V，一些電源柜還可以通過數控機床的要求進行配電;電源柜的輸出電流同樣有直流和交流兩種，但是電流等級分很多種，直流25A～600A，交流最小5A，最大60OA，同時電源柜的-~-t-~還需要滿足機床操作頻率，也就是一個小時內，機床的接通頻次，交流要達到600次，直流需要1200次。

　　上述是電源柜的一般要求，在電源柜設計的時候，一定要結合數控機床，了解機床的供電形式，對于國內一般設計采用的是三相四線制，在對進線電纜和底線的設計上，需要根據電源容量來選擇，主要是接地線不要太細，太細會影響電源柜的接地效果，在電源柜輸出端一定要配有熔斷器來保護電路，也可以用空氣開關代替。

　　配電柜的配電形式上，除了一些強電外，還需要配有24V弱點，因?yàn)閿?shù)控機床有些電氣元件是使用24V電源的，例如電磁閥和開關信號。

　　3布線研究

　　數控機床的配電柜除了結構上需要設計規范，內部的布線也有要求：

　　(1)配電柜內部線路要有標記，標記要完整，同時還需要清洗，長時間使用不會脫落，還需要有一個備用標記，也就是雙重標記。

　　(2)二次回路的布線，要求布線規范，橫平豎直，層次感要明確，與元件的連接要牢固，包括螺栓連接。

　　(3)配電柜內的導線，必須使從一個元件連接到另一個，不要出現中間接頭的現象，單根導線不要小于1.5平，多股時候不要小于1.0平。

　　(4)二次布線不得從母線相間穿過。

　　(5)一次回路布線要采用銅母線，同時采用母排接線(如圖3)，避免匯聚在一起接線。

　　(6)匯流母線需要根據設計的要求來選取，主進線柜和聯絡柜母線是采用匯流。

　　(7)在接母線的時候，需要避免飛狐區域，交流主電路的線路要是通過閉合磁路金屬框架的時候，三相母線不要分開，要同一個孔。

　　(8)在布線的時候，如果導線與配電柜的柜體有接觸，或者穿過柜體，需要添加橡膠墊圈進行保護。

　　(9)在面板或者門板上方進行布線的時候，需要對導線增加塑料管和安裝線槽，避免有尖銳部門割傷導線。

　　(10)信號線是從配電柜的側面進入的，不是在特殊情況下，不要使用長電纜。

　　4結語

　　數控機床在使用的時候，控制系統一般不會出現故障報警，很多時候是由于配電柜的原因，有些數控機床配電柜和電源柜在設計上就會出現不良、布線和接線不合理，在機床正常使用的時候，會造成它們之間的系統干擾，好的設計會保證機床正常運作，提高機床的使用期限。

　　【參考文獻】

　　[1】閆和平.常用低壓電氣應用手冊【M].機械工業出版社，2005.

　　【2】白恩遠，王俊元，孫愛國.現代數控機床伺服.及檢測技術[M].北京：國防工業出版社，2002.

　　【3】張桂金.電氣控制線路故障分析與處理【M】.西安：西安電子出版社，2009.

　　【4】劉武發，張瑞，趙江銘.機床電氣控制[M】.化學工業出版社

---
