摘要：本文分析了橋梁工程橡膠支座、伸縮縫、濕接縫等施工中容易出現的病害產生的原因，并結合工程實際介紹了各種病害的處理方法，在今后的工程中具有借鑒意義。

關鍵詞：橋梁;病害;原因;處理辦法

Abstract: This paper analyzes the bridge rubber bearings, expansion joints, such as the construction of wet joint easily arise in the cause of disease, and combined with the engineering practice introduces a variety of disease treatment, in the future of the project is had draw lessons from a meaning.

Key words: bridge; damage; causes; treatment method

中圖分類號：U445文獻標識碼： A 文章編號：2095-2104(2012)06-0020-02

隨著全國公路網的快速建設，橋梁修建的也越來越多，通車比較早的公路橋梁，已經使用了多年，漸漸的老化。新建的橋梁，由于施工工藝的差異或缺陷，導致一些橋梁部件快速的老化或者達不到設計的技術要求。以下為最常見的幾個方面。

1 板式橡膠支座病害現象主要有以下幾個問題

⑴在橋梁使用中，由于各種原因，導致支座缺失，需要補缺。

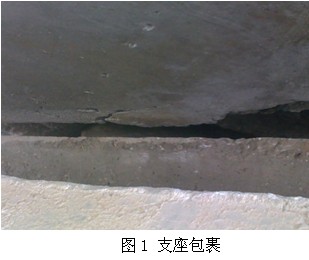

⑵支座包裹不可見或部分可見現象。原因?yàn)槭┕がF(xiàn)澆中橫梁的時候，底模板漏漿，或未設置底模板直接用砂(石屑)箱替代，導致砼泄露包裹支座，或者模板未拆除、沙土未清理或清理不干凈，導致不能正常發揮支座的減震作用、剪切變形能力，也不能全面檢查評價支座本身質量情況和工作情況。

處理方法為全部清理，使支座具有發揮其自身工作性能的空間。

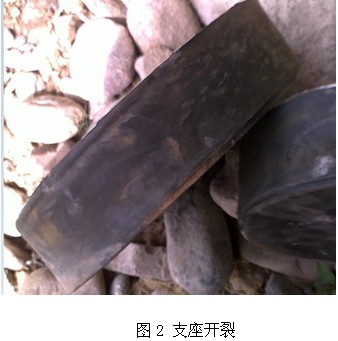

支座橡膠保護層早期出現開裂、變硬等老化現象。如支座環向局部或圓周裂縫、裂紋、崩裂、掉卻現象。既有不同程度的側面脹曲膨脹凸掕開裂，也有側面無任何明顯變形的開裂。

處理方法為全部更換破壞的支座，并在更換過程中進一步排查其他支座。

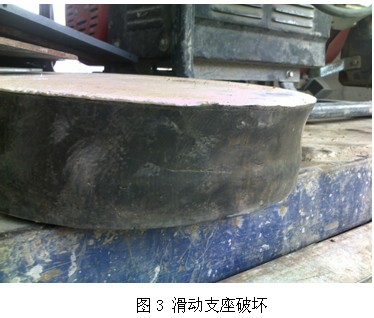

滑動支座破壞現象。如剪切變形嚴重(滑動支座沒有剪切變形設計參數，現目測傾斜在15mm以上定為嚴重)，四氟滑板開膠、脫離、下卷翻邊等。原因分析：第一未加注硅脂油，滑動不銹鋼鋼板和滑板的摩阻力大于支座設計四氟板的剝離強度值，且大于產生抗剪變形能力，產生破壞;第二梁底承托設置不正確，引起嚴重偏壓，阻止滑動;第三未能有效的控制落梁沖擊力，引起支座初始剪切變形太大，或者是鋼板與支座的偏離超標，并未及時調整;第四滑動鋼板喪失滑動功能。建議對有四氟滑板開膠、脫離、下卷翻邊、嚴重剪切變形的支座全部更換，并對病害原因進行針對處理。對于單獨剪切變形支座，在傾斜5mm以內時，通過加注硅脂(頂升時釋放剪力，使支座彈性變形恢復)，使支座恢復或基本恢復正常狀態，繼續使用。對于傾斜6～10mm支座，在加注硅脂同時，要求把支座按梁體完成橋面系時的溫度考慮反伸縮方向放置。預計是支座不承載后可以恢復5mm的變形量，如未能達到預計恢復程度，按嚴重一級處理;對于傾斜10～15mm的支座，建議先行更換6個以上支座，在正常環境中放置一段時間(5～10天)，觀察其自動恢復的程度，再做決定。

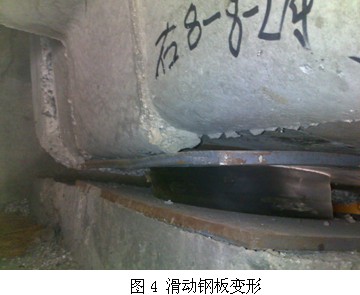

滑動鋼板喪失滑動功能的現象。如變形嚴重、非不銹鋼板。原因分析，梁底粘渣未清理出具有鋼板足夠大的面積引起支撐變形;第二非不銹鋼板;第三不銹鋼板反方向。要求全部更換處理，反放鋼板如不銹鋼面能夠達到規范要求可以利用。

支座不同程度的鼓脹變形和脹曲變形現象。對此情況分析，既有支座本身質量問題，也有施工問題。如支座的環向脹曲變形和膨脹變形就屬于支座夾層橡膠強度低或分層不均勻。鼓脹變形是指支座側面有一條凸掕，且凸掕頂寬度相對較大或者不規則變形，表明夾層橡膠厚度分層不均勻，偏差明顯;脹曲變形是指支座側面有兩條以上凸掕，凸掕較規則，脹曲的現象表明支座在荷載的作用下橡膠層彈性變形偏大、硬度不足。

對較常見的變形程度分為四個級別：輕微、輕度、較重、嚴重。

輕微脹曲鼓脹變形：支座1個側面有輕微的曲面變形，變形量不明顯，目測凹凸差在0.5(1.0)mm以下;

輕度脹曲鼓脹變形：支座2個側面有曲面變形，變形量明顯，目測凹凸差在0.5—1.5(1.0—3.0)mm以下;

較重脹曲鼓脹變形：支座1個側面有曲面變形，變形量明顯，目測凹凸差在1.5—2.5(3.0—5.0)mm以上;

嚴重脹曲鼓脹變形：支座兩個側面有曲面變形或連續環向變形超過圓周一半以上，變形量明顯，目測凹凸差在2.5(5.0)mm以上;

在力學試驗時支座也有脹曲和鼓脹變形現象，卸載后會及時恢復，如同支座在橋面車輛動載沖擊作用下，發生變形，車輛荷載消除后，變形恢復，這個狀態是支座良好的減震性能工作狀態。

要求對較重、嚴重變形以上的支座進行更換和病害糾正處理。

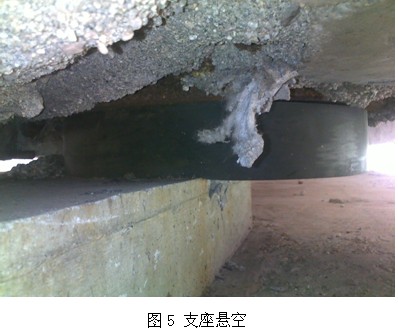

支座脫空不受力現象。連續端一個或兩個支座與梁體懸空不接觸現象稱之為脫空。

處理方法為按照支墊支座高出間距4—5mm使支座承載受力的方法處理。

支座部分不受力現象。如嚴重的支座與鋼板、墊石錯臺懸空現象，與預埋頂鋼板、滑動頂鋼板、底鋼板、墊石不密貼有縫隙等;

要求糾正處理，方法是頂升一定高度支襯或支墊大于間隙的鋼板，粘結良好，并使支座面為平面。

支座偏壓現象。由于墊石施工水平度不合格、承托方向設置不正確或支座頂承壓鋼板放置不當，引起支座局部偏壓，長時間不予糾正會加重支座局部老化，減震效果不良。

要求糾正處理，一般是伴生病害，在更換支座或處理支座部分不受力時予以糾正。

支座位置不正確的現象。如脫邊、兩支座緊靠，不在設計位置等，雖屬于不滿足設計要求，但不影響使用功能，不要求單獨處理。

伸縮縫處漏水，支座泡水、冰包現象，要求處理按照引流、封堵等方法處理。

滑動支座臨時固定未解除現象。在安裝時可以起到固定支座滑板和支座位置的作用，但落梁完成以后應及時解除，長時間未解除會限制梁體伸縮，要求解除處理。

2 伸縮縫病害問題

⑴伸縮縫端頭不滿足設計尺寸，如D160伸縮縫外端頭混凝土緊貼或只有1—2cm間隙的現象，影響梁體伸縮，要求處理糾正。

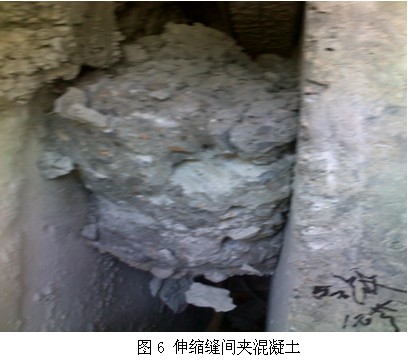

⑵伸縮縫間夾渣、模板，混凝土等，影響梁體伸縮，要求處理糾正。

3 濕接縫病害問題

⑴濕接縫模板未拆除的現象，影響對濕接縫的外觀檢查評價，對于跨線橋梁還有墜落安全隱患，要求全部拆除。

⑵濕接縫混凝土澆筑質量問題，如麻面、蜂窩、空洞、露筋、坍塌的現象。因濕接縫混凝土屬于橋面連續部位，現場施工澆筑、養護控制相對較弱。要求對蜂窩、空洞、露筋等應參考舊橋加固規范的處理方法如粘貼碳化纖維布等方法予以維修加固。

4 擋塊相關病害問題及其他問題

擋塊作用是防止橋梁在橫向地震力作用下發生橫向較大的位移。擋塊分蓋梁兩側擋塊稱之為側擋塊，箱梁兩側擋塊稱之為內擋塊。

側擋塊與梁體夾模板、混凝土澆筑成整體，未分離、緊靠的現象;

內擋塊破損嚴重，拉裂蓋梁保護層混凝土的現象;

內擋塊留有預埋鋼筋，未澆筑混凝土現象;

內擋塊與端橫梁緊靠，或縫隙偏小，如在10mm一下;

側擋塊、內擋塊沒有按設計要求粘貼設置減震橡膠板，緩沖塊。

對以上情況的擋塊和梁體、端橫梁粘貼、緊靠的要予以清理解除約束，保證梁體的自由變形;對破損和未澆筑成型的擋塊要重新制作，未安裝梁端緩沖橡膠塊、擋塊減震橡膠板、橡膠塊的應按照設計安裝，給防震減震安全做到儲備。

5 箱梁橋梁底和墊石或蓋梁標高關系不正常情況

按照設計圖紙正常關系是梁底和墊石距離不小于支座高度;梁底和蓋梁的距離是大于支座高度。

個別單跨梁底和墊石緊貼，個別梁底和蓋梁緊貼;

部分梁底和墊石的或者蓋梁的間距小于支座高度，有1～2cm的，有支座高度一半的等等。

因施工時標高控制不嚴，發生高差錯誤引起。對前一種情況使支座失效，不能使行車沖擊荷載有效的緩沖擴散，梁端應力集中容易造成早期剪切破壞，同時設計結構體系轉換不完整。

糾正處理，方法是切割墊石或蓋梁保護層，如不能滿足基本的分離距離(3cm)，可以輕微切割梁端處梁底保護層，使支座能夠發揮工作性能。切割面涂刷環氧樹脂滲透膠封，保證不使鋼筋受水汽影響而生銹。

并結合第二種情況，維修要盡量做到滿足能夠檢查觀測到支座的空間需要，并為將來更換支座創造工作條件。

6 橋梁支座更換流程和技術要求

6.1基本流程

安放主頂千斤頂、設置百分表、安放臨時支撐―主頂頂升-設置臨時支撐-更換支座-解除臨時支撐-主頂泄壓。

6.2基本技術要求

主頂安放時要求底面混凝土面水平光潔，頂面和箱梁接觸面襯鋼板以增大梁底混凝土受力面，減小單位壓強，保護箱梁。

百分表的安放要有合適的支架，以達到穩定、豎直、靈敏的工作要求。

設置臨時支撐要滿足承載所頂升梁體荷載的要求，如設置頂升相同的千斤頂?shù)取?/p>

安放在每一片梁的千斤頂?shù)捻斏�高度必須相近，差值要求小�?.5mm，相鄰梁板的扭矩控制在安全范圍，并做好頂升記錄。全液壓式千斤頂或單液壓千斤頂每個加壓段內的所有單頂要求做到加壓均勻、平穩。對于加壓頂升困難的內外邊梁，可以加設一個同級別的千斤頂同時進行頂升，頂升高度控制在以能夠取出支座為宜，不易超頂。

35m箱梁單跨頂升不得大于20mm;30m箱梁單跨頂升不得大于17mm;25m箱梁單跨頂升不得大于15mm，20m箱梁單跨頂升不得大于13mm。同時在頂升過程中要密切觀察中橫梁、濕接縫的變形情況，以及橋面和防撞墻的變形情況，如有明顯異常立即停止頂升，查明原因，分析、處理后方可繼續頂升。

對于固定支座凹陷于梁底的現象，單跨頂升不能滿足取出支座的情況。輕微的可采取切削鑿除支座周邊砼來取出支座;嚴重的可采用連跨頂升，即相鄰的兩跨同時按照級差頂升。

6.3支座更換

每片箱梁一次只允許取出一個支座。固定支座的更換要求對引起病害的原因進行處理并記錄，不能只是單一的更換支座�；瑒�(dòng)支座加注硅脂油和更換支座一起進行，對取出來的鋼板、四氟滑板支座要進行清洗(使用丙酮、酒精清洗)，不得使用其他溶劑或燃油等;硅脂(硅脂型號295或者5201-2)要把每個凹槽注滿。

6.4臨時支撐解除和主頂泄壓

臨時支撐解除要和頂升高度相適宜，頂升高度和支座高差相差5mm以上的，要求千斤頂分段泄壓，以5mm為區段逐級落頂。全液壓式千斤頂能夠控制回油壓強的，可以緩慢穩步落頂。單液壓千斤頂要控制回油的同步性。

---
