斜拉橋長短平臺牽索桂籃構造探析
楊大偉
摘要：自斜拉橋牽索掛藍構造施工技術出現后，國內外采用此構造形式建設的橋梁越來越廣泛，牽索桂籃是在建造現代斜拉橋時進行主粱懸澆施工的一項技術，可分為長與短平臺復合型牽索桂籃。本文分析了兩者構造形式及工藝區別，施工單位可根據實際工程選擇應用。
關鍵詞：斜拉橋；牽索桂籃；掛籃平臺；工藝區別
引言
自1956年瑞典的Stromsund橋開創了現代斜拉橋的先例后，1975年，四川省云陽縣建造了跨徑為76m的云陽橋，開創了中國建造斜拉橋的歷史。目前，國內施工的牽索掛籃大多根據工程需要，由施工單位自己開發設計、制造，形式很多，但歸納起來大致可按平臺的長短分為兩類，一類是短平臺復合型牽索掛籃，另一類是長平臺牽索掛籃。下面分別介紹兩種不通形式牽索掛籃構造。
1 短平臺復合型牽索掛籃構造

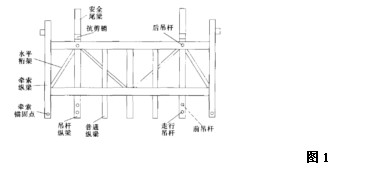

短平臺復合型牽索掛籃，其結構一般由三部分組成：三角架、施工平臺和懸吊伺服機構(懸吊系統、牽索系統、抗水平力系統、升降系統、走行系統、調位系統等)，如圖1。



圖1
1．1 三角架
三角架是梁加勁桁。梁為箱形截面．下部設有平臺掛籃行走的平車軌道，上部設有吊桿橫梁。設置三角架，一是可以縮短平臺的長度，減輕平臺掛籃的自重，減小平臺掛鉤處的反力：二是使平臺可以在簡支狀態下平穩行走。
1．2 掛籃平臺
掛籃平臺主要由前后橫梁、牽索縱梁、吊桿縱梁、普通縱梁、水平桁架和安全尾梁共六部分組成。前后橫梁是平臺的主要結構，它承受著節段砼、模板、支架、臨時施工荷載和平臺自重，要求有足夠的強度和剛度。牽索縱梁是直接固定牽索和承受牽索力的結構。吊桿縱梁一是可以方便平臺的升降，二是可以承受部分施工的荷載。水平桁架可將牽索縱梁傳來的牽索水平力傳遞給抗剪銷，同時也可以提高平臺的剛度。
1．3 懸吊和伺服機構
1．3．1 懸吊系統：主要由前后吊桿、行走吊桿及挑梁組成
（1）前吊桿：施工階段，承受砼的部分荷載，平臺下降上升過程中，承擔平臺部分荷載，并在平臺下降和上升過程中完成力的轉換。在下降過程中，其將承受的平臺荷載轉換到挑梁上，在上升過程中，又將挑梁承受的荷載轉換到自身上。
（2）后吊桿：施工階段，承受砼的部分荷載，平臺下降上升過程中，承擔平臺部分荷載，并在平臺下降和上升過程中完成力的轉換。在下降過程中，其將承受的平臺荷載轉換到掛鉤上，在上升過程中，又將掛鉤承受的荷載轉換到自身上。挑梁：在下降過程中，將前吊桿所承受的荷載轉換到自身上，使三角架得以空載平穩行走。
（3）行走吊桿：在行走過程中承受平臺的部分荷載，使平臺在簡支狀態下平穩行走。
1．3．2 牽索系統：主要由牽索接長部分和錨固部分組成。接長部分是為了適應不同角度的斜拉索便于錨固，錨固部分是為了將施工中的荷載傳遞給索塔錨固，微調部分是為了能精確地控制斜拉索的位置。
1．3．3 抗水平力系統：主要由剪力銷組成，用于平衡由牽索產生的水平分力。
1．3．4 升降系統：主要由扁擔梁、千斤頂組成。其作用一是為拆模；二是使平臺系統在行走過程中不受橫隔梁的影響。
1．3．5 走行系統：走行系統可以是千斤頂和拉桿．也可以使用卷揚機做動力。其作用是為了使平臺掛籃系統由已成梁節段向前移動。
2 長平臺牽索式掛籃構造
長平臺牽索式掛籃由桁架承重系、模板系、牽索系、錨固系、走行系及調高系等六大部分組成。
2．1 桁架承重系
桁架承重系主要由縱橫桁架組成格構式結構，組成承重系的縱橫桁架通常采用萬能桿件及部分加工件組拼而成。在砼澆注期間，所有施工荷載都通過與承重系相連接的錨固系統及牽索系統傳遞給主梁和索塔。
2．2 模板系統
模板系統主要由底模、側模、開箱內模、閉箱內模組成。底模通過縱、橫分配梁直接連接在主桁上，施工及轉移時始終隨桁架系統一起工作，模板采用型鋼及鋼板焊接而成；外側模除了由于各索錨頭處因錨頭的三向坐標隨索的交角不同而變化必須采用部分木模外，其余均采用型鋼和鋼板焊成：內模由于有橫梁相隔，模板均由橫梁上人孔拆出，故一般采用輕巧易拆的專用模板。
2.3 牽索系統
牽索系統由異形接頭、牽引桿、吊耳、水平調整螺桿、扁擔梁、元寶梁及千斤頂組成。吊耳位于主桁錨固滑槽內，元寶梁與吊耳之間采用轉軸聯接，異形接頭一端與纜索鑄錨聯接，另一端與牽引桿聯接．在元寶梁與扁擔梁之間安置千斤頂。牽索系統的主要作用是將掛籃前端的荷載直接傳至斜拉橋主塔上．以減少掛籃作用在主梁上的荷載。在安裝時通過千斤頂調整纜索到正確位置，并完成體系轉換，即施工時纜索錨固于掛籃上，施工后纜索錨固于斜拉橋主梁上。
2．4 錨固系統
錨固系統由側錨、中錨和后錨三部分組成。兩側錨固系統主要由墊梁、垂直聯桿、斜向聯桿、錨梁、分配梁、扁擔梁及千斤頂組成。墊梁放在已成主梁頂板上，墊梁與主梁間墊橡膠墊，以增加摩擦力；垂直聯桿與斜向聯桿一端錨固在主桁處的錨梁上，另一端錨固在墊梁上，并與扁擔梁聯接；在墊梁與扁擔梁間設有千斤頂，用來安裝和拆除錨固系統。該系統的作用主要是將掛籃的尾部與斜拉橋梁進行錨固聯接，以增加掛籃與主梁之間的連接剛度。
2．5 走行系統
走行系統由滑塊、滑槽及走行輪組成�；瑝K安裝在桁梁的走行牛腿上，滑槽鋪在斜拉橋主梁頂面，走行輪安裝在尾端的調高楔塊上。該系統的主要作用是當掛籃施工完工一段后．將其轉移到另一段。
2．6 調高系統
調高系統由兩種類型楔塊組成，一種位于掛籃主桁尾端橫梁上．另一種位于掛籃的中間橫梁上，它們主要由楔塊、楔座、對拉螺栓組成。上楔座與斜拉橋主梁底面接觸，下楔座與桁梁聯接．在上下楔座間安裝楔塊和對拉螺栓．其作用是調整掛籃標高到設計位置，而且尾部調高楔塊在走行時又可用作走行輪的安裝架，采用這種調高系統，錨桿下可以不用砂箱。
3 短平臺復合型牽索掛籃施工工藝
3．1 掛籃安裝
將掛籃三角架及后錨構件吊上橋面，并安裝三角架，在主梁1號、2號的適當位置預設四個吊孔，用倒鏈或千斤頂將組拼成整體的主桁承重系統和模板系統整體提升到安裝位置，先安裝牛腿掛鉤等伺服系統部分，再安裝走行部分，使其行走到位，之后提升掛籃并錨固，經檢查無誤后，澆筑砼。
3．2 掛籃前移
等梁段砼強度符合張拉條件后，張拉各向預應力束，張拉斜拉索，完成體系轉換(如圖3，將臨時錨固在掛籃上的斜拉索錨固到主梁上)；利用前后吊桿，將平臺下降一定高度(使掛籃平臺平移時不受橫隔梁影響)，并完成力系轉換；將吊桿所受的荷載轉移到后掛鉤和挑梁上(如圖4)；移動三角架到下一梁段，使用千斤頂使挑梁所受的力轉移到走行吊桿上；利用千斤頂及拉桿移動平臺到下一梁段，安裝前后吊桿，并利用前后吊桿提升掛籃；安裝剪力鍵，并將掛籃斜拉索臨時錨固在掛籃上，安裝鋼筋、預應力束和模板，經檢查無誤后，澆注砼。

圖 2





圖 3
4 長平臺牽索掛籃施工工藝
4．1 掛籃安裝
掛籃安裝如短平臺復合型牽索掛籃。
4．2 掛籃前移
在張拉、壓漿、體系轉換完成后．解除斜向聯桿的連接，裝上中支點及反頂輪處的千斤頂，中支點處利用垂直聯桿、扁擔梁、千斤頂?shù)炔考�，使掛籃下降，中支點處每下降20cm，反頂輪處便頂起20cm，安裝楔塊，如此反復循環，使掛籃掛鉤降落到滑槽內，拆除垂直聯桿，安裝并利用千斤頂和拉桿使掛籃前移，掛籃到位后，拆除反頂輪，中支點處安裝垂直聯桿和千斤頂，利用千斤頂使掛籃上升，掛籃每上升20cm．反頂處隨即使用絲頂下卸20cm，直至掛籃提升到位。將斜拉索臨時錨固在掛籃上使掛籃成為簡支，安裝鋼筋、預應力束和模板，檢查無誤后，澆注砼。
5 結語
三角架結構本身增加了掛籃結構的質量，使橋面施工空間減�。蝗�角架在走行過程中使用平衡重，增加了掛籃結構的荷載，沒有充分利用主梁本身的強度，故不可取，應改為壓輪。長平臺牽索式掛籃一般由萬能桿件組拼而成．由于桿件易得，其攤銷成本一般較低：長平臺牽索掛籃外形尺寸較大．與主梁連接的剛度大．橋面施工的空間也較大。長平臺牽索掛籃在下降和提升平臺過程中．為使掛籃保持水平，需不停地調整反頂輪處的楔塊；在行走過程中，掛籃荷載全部由掛鉤承受，反力大，對主梁結構本身要求高；除垂直聯桿外．根據平衡斜拉索的水平分力而設計的斜向聯桿，在施工中也需預留孔洞，且精度要求較高。
參考文獻
【1】王武勤．第十四屆全國橋梁學術會議論文集【M】．上海：同濟大學出版社．2000．
【2】沈成章．武漢長江二橋技術總結【M】．北京：科學出版社．1998．
【3】林元培．斜拉橋[M]．北京：人民交通出版社，1994．
