試析隧道施工中地質預報技術
熊立勇
摘要：隨著科學技術的發展，地質預報的方法法多種多樣，本文探討了如何綜合應用這些方法，經濟科學地進行超前地質預報。并介紹了隧道地質超前預報工作的實施情況，探討了在隧道應用的幾種超前地質預報技術手段及其工作原理、適用性、優缺點、實施效果等。隧道地質預報工作是隧道施工的一道重要工序，也是隧道施工中防災減災的一個重要手段。實踐證明，施工超前地質預報對減少塌方、快速施工起著極為重要的作用�？蓪�(duì)今后的長大隧道及地下工程超前地質預報工作提供參考。
關鍵詞：隧道施工；地質；超前；預報

1 引言
公路隧道在設計與施工前期，要進行詳細的地質勘查，但是由于地質條件的復雜性，在設計階段準確摸清待建隧道的地質情況是十分困難的，因此，開挖前對地質情況的了解對于隧洞建設有著十分重要的作用。通過超前預報，可以及時發現掌子面前方的異常情況，了解前方地質情況，據此可以選擇正確的開挖斷面、支護參數并優化施工方案，并可以事先做好防水、防塌方、防突泥等各種施工預案，確保施工安全，同時還可節約大量資金和施工工期。所以隧洞超前預報對于安全科學施工、提高施工效率、縮短施工周期、避免事故損失、節約投資等具有重大的社會效益和經濟效益。
2 隧道超前地質預報技術
2．1 收集并熟悉已有的資料
在隧道開工之前應及時收集隧道的設計及地質資料，并詳細對所收集資料進行閱讀和研究，了解隧道的工程地質和水文地質情況，掌握隧道所處區域的地形地貌、地質構造、地層巖性、氣候情況和河流分布情況等，做到對隧道所處地質情況有一個比較全面和深刻的認識。然后據此制定預報方案，做到未雨綢繆。
2．2 地質素描法
掌子面地質素描法是對已開挖掌子面的地質狀況在現場作實地調查，并進行詳細分析，采集必要的數據。地質素描是對開挖面的地質情況如實而準確的反映，主要內容有：a)巖性是最基本的地質資料。主要描述巖石名稱、顏色、結構、構造、礦物成分、風化程度等。b)斷層 主要描述斷層位置、產狀、斷層破碎帶寬度及構造類型、斷層性質及其與其他斷層的關系、派生節理產狀、密度及充填物等。c)貫穿性節理主要描述節理產狀、密度、寬度、延伸情況、節理面特征(光滑、粗糙、起伏不平)、出露位置等。d)巖脈主要描述巖脈的巖性，出露位置、寬度、接觸關系、破碎情況、風化程度等。e)水主要描述出水點位置及其與斷層和節理的關系、出水量大小及流速、有無異味、水是否清澈或含有泥或其他雜物、水溫等，同時了解水是否具有侵蝕性。還應判斷隧道出水與地表徑流或水庫及其他水源等是否存在補給關系，并據此提前做好必要的排水措施，以防止造成涌水事故。掌子面是隧道施工前方巖體唯一的暴露面，如實記錄施工掌子面上的信息對施工前方地質預報有很高的價值，而且地質素描法不占用施工時間，對施工無干擾，應用成本極低，因此該法是最基本最易實施的超前預報方法。但應該看到該法也有一定的劣勢，一是對操作者的素質要求較高，操作者必須有深厚的地質知識和邏輯判斷能力；二是在地質條件極為復雜多變的隧道中其預報的準確性較低不宜采用。
2．3 地質雷達法
2．3．1原理及特點
地質雷達法是利用高頻電磁波以寬頻帶短脈沖的形式，由掌子面通過發射天線向前發射，當遇到異常地質體或介質分界面時發生反射并返回，被接收天線接收，并由主機記錄下來，形成雷達剖面圖。由于電磁波在介質中傳播時，其路徑、電磁波場強度以及波形將隨所通過介質的電磁特性及其幾何形態而發生變化。因此，根據接收到的電磁波特征，對雷達圖像進行處理和分析，可確定掌子面前方界面或目標體的空間位置或結構特征。地質雷達法操作相對簡單，探測速度快，對施工干擾小，其對空洞、水體、斷裂破碎帶等的反映較靈敏，其探測距離一般與巖體的類別、含水量、破碎情況等有較大關系，一般來講，探測深度可達2O～40 m左右，圍巖破碎或含水量較大時探測深度較小。甚至低于10m。
2．3．2 應用情況
在某高速公路中II號隧道超前地質預報工作中采用國產LTD一2000型地質雷達進行短距離地質超前預報，效果均較為良好。成功預測了軟弱夾層、小型斷裂帶、含水夾層等不良地質體，并指導施工單位調整施工方法和支護參數，有效避免了坍塌等不利狀況的發生。下面以實例說明。圖1為在某高速公路中II號隧道掌子面地質雷達頻譜圖，從圖中可以看出左半部有一異常區域，該區域雷達信號極弱，被強烈吸收，而該處對應掌子面區域出露為一約1．5 m寬石英巖脈，因此推斷該處異常為地質雷達波在整體性較好的石英巖脈中強烈衰減所致，而雷達信號在10 m后變大，因此推斷該巖脈約在10 m后消失；其他區域雷達波較為凌亂、無明顯規律，推斷這些區域圍巖裂隙較為發育，局部較為破碎，導致雷達波信號不均勻反射所致。開挖后石英巖脈基本消失，而圍巖情況則為裂隙較為發育，局部巖石松散破碎，證實了推斷的正確性。



圖1 掌子面地質雷達頻譜圖
2．3．3 超前地質預報技術應用體會
根據實際隧道施工中的經驗，總結出超前地質預報技術應用的四點經驗：1)地質雷達技術是一種先進的地質探測方法，其預測精度高、操作簡單、對施工干擾小，但其影響因素多，如天線的布置方向、巖體的特性、含水情況、金屬物件的存在、其他電磁信號等都影響到預報結果的準確性。因此地質雷達預報必須要結合地質素描法應用，以掌子面圍巖及出水狀況結合地質雷達頻譜圖綜合分析推定前方圍巖情況。2)掌子面平整情況影響到采集數據的真實度，掌子面金屬物件也會影響到探測信號的真實性，因此在探測前應盡量保證掌子面相對平整并無金屬物件。3)在實施探測時，應先進行初步探測，如發現異常情況，必須進行反復探測，用點測和連續探測兩種方法對比探測，以盡量提高探測的準確性，確保不遺漏前方重大險情。4)地質雷達技術正在不斷發展，其技術尚待完善，其判讀基本上還是完全靠人完成，客觀性較差，受人的主觀性影響較大，因此其探測精度因人而異。因此，要提高精度探測，操作者一方面要不斷對比分析、積累經驗，另一方面要結合其他探測手段綜合分析。
2．4 超前鉆探法
超前鉆探法即從隧道掌子面向前打孔，根據鉆進速度的變化，并觀察巖粉和泥漿顏色、鉆孔的出水情況來預測打孔深度范圍內的地質和水文情況。該法直接揭示了隧道掌子面前方的地質特征，準確率很高。但是該法操作時占用施工時間較長，應用成本較大，在地質條件極為復雜多變的隧道中其準確度也不令人滿意，因而該法在國內一般作為驗證性方法使用，即在地質雷達法及其他方法探出前方異常時再進行鉆孔探測以準確探知前方實際狀況。在某公安速公路II號隧道的超前地質預報工作中，在局部地質條件異常區段也采用了該法，進行了短距離地質超前預報，預報結果同地質素描法和地質雷達法結果相互印證，提高了預報結果的準確性。
3 地質預報流程
一般地，高速公路隧道施工中的地質超前預報的工作流程如圖2所示。

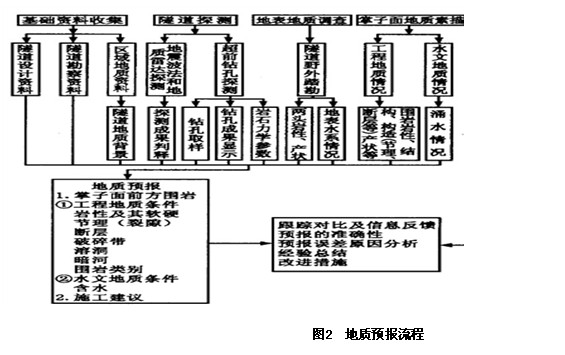

圖2 地質預報流程
4 結語
隧道超前地質預報可以探知前方不良地質狀況，據此可以改變施工方法和支護參數，預防災害和事故發生，可以有效地達到節省工期、節省投資確保安全的目的，因此其應用越來越廣泛。但隧道施工地質超前預報在我國應用時間較短，實踐經驗有限，有些預報手段或方法還不太成熟。因此操作者在實際預報實踐過程中，要不斷積累經驗，結合多種手段、多種方法，互相印證，以提高預報精度，服務于隧道施工。
參考文獻：
【1] 中國科學院地質研究所．隧道快速施工超前地質預報指南【M】．北京：中國鐵道出版社，1990．
【2】李衛華．超前地質預報技術在武隆隧道巖溶地質施工中的應用【J】．鐵道標準設計，2002(S1)：29—31．
【3] 關寶樹．隧道工程施工要點集【M】．北京：人民交通出版社。2003．
【4] 李大心．探地雷達方法與應用【M】．北京：地質出版社，1994
