高層建筑結構體系與地基基礎的選型分析

 覃世彪
摘 要：從高層建筑按結構材料劃分、結構形式劃分、選型的影晌因素以及體系優化對高層建筑結構體系選型和地基基礎選型進了分析，結合實例對期進行了應用分析。
關鍵詞：高層建筑；結構體系；地基基礎

引言
結構設計的過程是設計者發揮主觀能動性的過程，同時也是知識運用和經濟分析高度融合的過程。由于每一個設計工作者的知識和經驗都是有差別的，正是這種差別的存在，導致了對于一個功能相同，約束條件相同的設計，不同的結構工程師可能采用不同的結構體系，設定不同的空間尺度、選用不同的結構材料來實現同一設計目標。然而，采用不同材料不同的結構體系以及不同的空間尺度，往往經濟性能都不相同，甚至相差很大。
1 高層建筑結構體系選型分析
1.1 高層建筑按結構材料劃分
(l)鋼筋混凝土結構體系
鋼筋混凝土結構合理利用了鋼筋和混凝土兩種材料的協同受力性能特點，廣泛應用于各種工程結構中。它具有取材豐富，造價較低，耐久性和耐火性較好，維護費用低，結構造型靈活，整體性能好等優點。
(2)鋼結構體系
鋼結構具有強度高，抗震性能好，構件截面小，工廠化生產程度高，施工方便，建設周期短，大跨度、大空間、多用途等特點。同時它也具有結構材料較昂貴，造價較高，鋼材易于銹蝕，日后維護費用高，防火性能較差，設計施工技術較復雜等缺點。
(3)鋼一混凝土混合結構體系
鋼一混凝土混合結構將鋼構件和鋼筋混凝土構件兩者并用，互相取長補短，既充分利用了鋼構件具有的材料強度高，截面尺寸小，能提供較大跨度空間的優點，也利用了鋼筋混凝土墻體或筒體具有的較大的抗側剛度和較高的抗震承載力等優點。
(4)鋼一混凝土組合結構體系
鋼一混凝土組合結構主要包括型鋼混凝土結構和鋼管混凝土結構，型鋼混凝土結構是指混凝土內含型鋼的勁性配筋混凝土結構，鋼管混凝土是指在鋼管中填充混凝土而形成的構件。
1.2 高層建筑按結構形式劃分
多層及高層建筑中傳統的、廣為應用的是框架、剪力墻、框架一剪力墻結構體系。在高度較大的高層建筑中，應用較多的是框架一筒體結構、框架結構、筒中筒結構及多筒結構等結構體系。
1.3 高層建筑結構體系優化
l)增加抗彎結構體系的有效寬度，以調整結構的抗側剛度。這樣做，是非常直接的，也是非常有效的。增加寬度可以直接增大抵抗力臂，從而減小抗傾覆力。
2)設計結構分體系時，應使其構件以最有效的方式相互作用。
3)增大最有效承受荷載構件的面積，充分發揮材料的自身強度，是結構工程師應該時刻考慮的問題以及應該具有的基本結構概念。
4)水平作用的傳遞主要是依靠樓板，并且目前幾乎所有的結構分析理論所采用的基本假定都是樓板水平剛度無限大。
2高層建筑地基基礎選型分析
2.1 建筑地基基礎類型
多層及高層房屋的基礎類型有很多種，按照不同的劃分方法有不同的類型。按基礎所使用的材料可分為磚基礎、毛石基礎、灰土基礎、混凝土基礎、鋼筋混凝土基礎;按基礎的埋置深度可分為淺基礎、深基礎，其中埋置深度小于5米的基礎稱為淺基礎，埋置深度大于5米的基礎稱為深基礎;按基礎的受力性能可分為剛性基礎和柔性基礎;按基礎的構造形式可分為條形基礎、獨立基礎、滿堂基礎和樁基礎。
具體選用哪一類型的樁基礎，應該根據建筑物地基的地質條件、建筑物高度、上部結構類型、荷載情況、單樁設計承載力和建筑物周邊環境以及建筑物所在地的施工水平等因素，通過技術經濟分析后綜合加以確定。
2.2 選擇地基基礎類型的原則
選擇地基基礎方案時，一般都優先考慮采用淺基礎，持力層設置在天然土層上。由于這類基礎埋置不深，無需復雜的施工設備，用料較省，開挖基坑，必要時排水疏干后和支護坑壁，地基不加處理即可修建，故工期短，造價低。僅當淺基礎難以適應較差的地基條件或上部結構的荷載、構造及使用要求時，才考慮采用大型或復雜的淺基礎、深基礎或人工處理地基等造價較高、施工技術較特殊的地基基礎方案。
3 實例分析
3.1 工程概況
某工程一層地下室為商場，二層地下室為人防及設備用房，平時為地停車庫。平面軸線尺寸為 68.0m 114.3m，標準層尺寸為45.0m l5.8m，一層層高為5.lm，二層至五層層高為4.8m，六層以上層高為3m，第六層為結構轉換層。結構體系為鋼筋混凝土框支剪力墻結構，屬A級高度鋼筋混凝土高層建筑。
3.2 本工程結構體系的確定
(l)結構體系
本工程根據建筑使用功能要求，采用鋼筋混凝土框支剪力墻結構。在6層設置設備層兼作轉換層，轉換層以下采用框支剪力墻結構，有利于空間的更好利用，采用矩形柱大柱網，可以取得較大空間;轉換層以上采用剪力墻結構，使住宅各房間美觀大方，使用方便，同時為住宅營造了最大使用空間。
(2)屋蓋及樓蓋結構
本工程布置有較大的中庭，樓板開洞面積較大，因此采取加強中庭周圍樓板的剛度及配筋，同時加大部分邊梁的截面等手段。通過這些措施提高建筑物的整體剛度。
(3)結構材料
A.混凝土強度等級和抗?jié)B等級
各部位混凝土強度等級和抗?jié)B等級見表1。

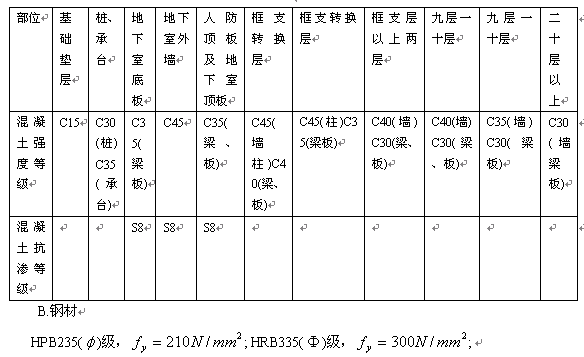

                                         表1 各部位混凝土強度等級和抗?jié)B等級

梁、柱、樁縱筋:HRB400，d=6-28mm;
梁、柱、樁箍筋及墻受力、分布筋:HRB400，d=6-14Inm;HPB235，d=8-14mm;
現澆板受力筋:HRB400，d=6-14mm;HPB235，d=8-14mm;
現澆板分布筋:HPB235，d=6-12mm。
結構鋼材:Q235B鋼，f=205N/mm2，fv=120N/Inm2;Q345鋼，
F=300N/mm2，fv= 175N/mm2。
焊條 :HPB235鋼筋，Q235B鋼焊接:E43系列;HRB335鋼筋焊接:E50系列;HRB400鋼筋焊接:E55系列。
3)剪力墻、框架填充墻
地下室內墻:MU10加氣混凝土砌塊，MS水泥砂漿砌筑。
樓層200厚外墻、內墻 :Mu10加氣混凝土砌塊，其密度 800kg/m3，Mb5混合砂漿砌筑。樓層100或120厚內墻:MU10加氣混凝土砌塊，其密度 800kg/m3，，Mb5混合砂漿砌筑。
3.3 本工程樁基礎方案的確定
本工程場地持力層較深(強風化層已在地下26m左右)，且持力層以上砂層厚，地下水位較淺，水量較豐富，降水費用高，挖孔難度大，施工安全難以保證，本工程不宜采用人工挖孔樁。高強混凝土預應力管樁(PHC)剛度較大，抗裂性能好，施工速度快，靜壓管樁施工時對周邊環境影響小，成樁費用按包工包料計比人工挖孔樁貴一些，但樁的持力層僅能在礫沙層，難以達到巖層。由于樁的擠土效應，常有部分樁很難穿透厚砂層，難于到達持力層，如果將靜壓改為捶擊，又容易出現斷樁現象，所以根據該地區的地質構造情況，不采用此樁型。采用反循環機械鉆孔灌注樁。根據基礎受力情況，持力層采用微風化泥質粉砂巖，其飽和單軸抗壓強度標準值丘frk=12.03Mpa;樁徑采用800和1000mm，C30混凝土，樁長約22m。單樁豎向承載力特征值須通過單樁豎向靜載試驗確定，試樁數量須滿足國家有關規范要求。經調查工程所在市的有關樁基礎的使用情況，本工程可考慮選用樁徑外徑400mm內徑200mm的預應力混凝土樁、樁身450mm擴大頭700mm的夯擴樁，樁身800mm的機械鉆孔灌注樁作為本工程的基礎類型。
由于本工程樁基均為嵌巖樁，根據《建筑地基基礎設計規范》，可不進行沉降驗算。
樁基設計等級為:甲級。地下室鋼筋混凝土底板400厚，側壁400厚，采用自防水混凝土，混凝土抗?jié)B強度等級S8。
4 結束語
在分析高層建筑各主要建筑結構類型的結構特點、使用范圍以及影響高層建筑結構選型的主要影響因素基礎上，針對本工程實際對各種基礎形式，結構體系分析，確定最安全、經濟、適用的基礎形式和結構體系。
參考文獻：
[1] 徐培福主編.復雜高層建筑結構設計阿]，北京:中國建筑工業出版社，2005
[2] 姚兵編著.我國混凝土技術的成就和發展[M]，北京:中國建筑工業出版社，2003
[3] 葉先磊，史亞杰編著.工程分析軟件應用實例[M]，北京:清華大學出版社
