輕鋼結構廠房屋面圍護系統滲漏實例解析
毛劍鋒
摘要：文**紹了輕鋼結構圍護系統常見種類，重點介紹了分層式復合板圍護系統，并通過對某家電廠房屋面圍護系統滲漏問題的分析，總結了輕鋼結構屋面圍護系統常見的施工問題，以便在以后的施工中加以借鑒。
關鍵詞：輕鋼結構；屋面；滲漏
1 圍護系統壓型鋼板的分類
壓型鋼板分單層板和復合板。一般輕鋼結構工業廠房采用的是復合板。復合板又分整體式復合板和分層式復合板。整體式復合板和分層式復合板區別在于，前者是將上下型鋼面板及中間保溫材料在廠里粘結成整體到現場進行安裝，而分層式復合板是在現場按照底板到保溫材料到面板的順序逐層進行安裝。整體式復合板的優點主要就是施工速度較快，但是其固定螺絲較多，拼接縫難以處理，因此其防水性能不佳；分層式復合板的優點是在底板面板的組合上比較自由，面板可以采用180度、360度咬合等板型以滿足不同的防水要求，防水性能比較好。
2 某家電廠房屋面圍護系統

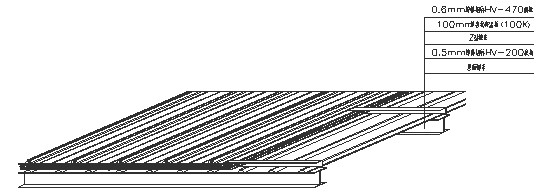

某輕鋼結構家電廠房（下文簡稱為該廠房）屋面圍護系統采用的壓型鋼板板材為分層式復合板，面板采用的是360度咬合板型，具體組成為0.6mm厚鍍鋁鋅HV-470面板+100mm厚巖棉板+0.5mm厚鍍鋁鋅HV-200底板。圖一為該廠房屋面系統三維透視圖。




圖一 屋面系統三維透視圖
2.1 屋面圍護系統防水工程問題
輕鋼結構廠房一般都是在工業廠房中應用，廠房里的生產線一般都對防水要求比較高，而輕鋼結構屋面防水施工中多少都會出現一些問題。該廠房在屋面系統施工完成后出現了不少漏點，經過一次次的查漏，先排除不可能的漏水原因，再將幾個可能導致漏水的原因一個個查，一個個排除，一個個解決，直到最終解決所有漏水問題。
該家電廠房在查漏過程中發現，漏水點主要在以下幾個地方：

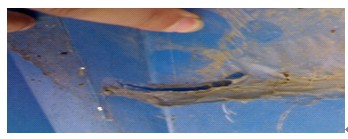

1、 屋脊蓋板。屋脊蓋板在安裝的時候應該預留向上的坡度，以達到散水坡度，不至于雨水在屋脊蓋板上積留，特別是在搭接的地方，其次在搭接的地方應該采用耐候膠而不能采用玻璃膠。現場實際施工過程中，由于管理不當，屋脊蓋板被踩踏嚴重，原本上拱的屋脊蓋板被踩平甚至下凹，加上搭接處密封不到位，導致雨水來的時候漏水嚴重。如圖二所示，屋脊蓋板踩踏嚴重，中間下凹，易積水，如果圖二中搭接位置膠裂開則肯定會漏水。




圖二 屋脊蓋板踩踏嚴重
2、 伸縮縫蓋板。伸縮縫蓋板與屋脊蓋板問題類似。

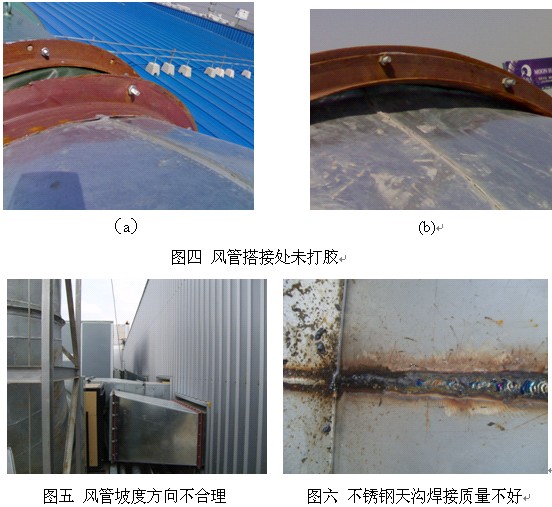

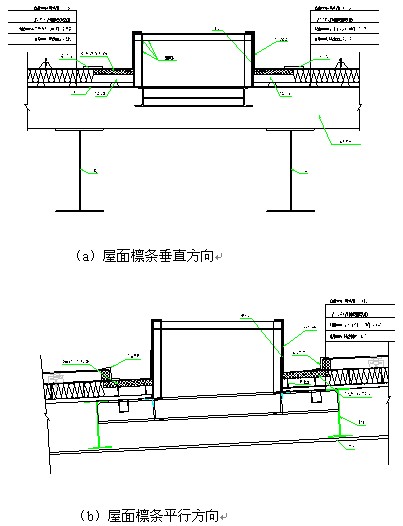

3、 風機洞口。型鋼屋面最怕的就是開洞，該廠房屋頂開了30個左右的風機洞口，給防水處理造成了不少麻煩。圖三為風機洞口處理節點，此節點處理防水效果不錯，實際檢查中發現漏水主要是因?yàn)槟z沒有打好，重新打過質量比較好的耐候膠之后，沒有再發現因節點處理問題漏水。風機防水處理不僅鋼結構施工方要處理，風機安裝單位也應注意防水處理，特別是風機風管節點處要進行密封處理（如圖四所示），坡度不能向里坡（如圖五所示），避免水倒灌進鋼骨架從而導致廠區內部漏水。




圖三 屋面風機洞口處理節點


4、 天溝。天溝主要問題就是對接焊接問題，由于一些節點焊接質量不好，焊接處焊縫致密，也會導致雨水滲漏，如圖六所示。
5、 女兒墻頂。該廠房中，女兒墻頂包套下沒有設置剛性支撐，施工后產生了一定的下?lián)�，在不少搭接的地方積水，且剛開始打的是玻璃膠，玻璃膠容易因?yàn)闇囟葢?yīng)力被拉開，積水直接灌進了墻體流到了室內。如圖七所示，圖中女兒墻包套下?lián)�，鉚釘被拉斷，廠區內漏水嚴重。女兒墻壓頂包套下可設置一道墻檁以解決下面沒有剛性支撐的問題。

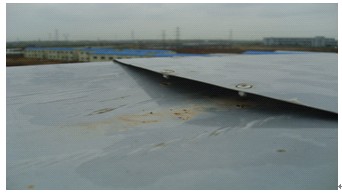

圖八 泛水板搭接方向錯誤且保護膜未撕

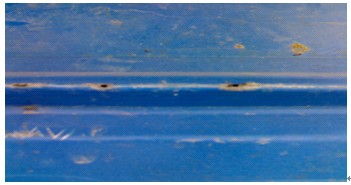

7、 屋面板。由于屋面有風機施工、電纜橋架施工、避雷帶施工，屋面施工人員很多，有的板被踩變形，有的被混凝土塊、橋架等不小心扎了小洞（九）等等這些問題，都給屋面防水造成了不少的麻煩。

圖九 屋面板上有空洞
8、 型鋼墻面、鋼柱與混凝土平臺屋面搭接處。鋼與混凝土是兩種材料，交接處必然會存在縫隙，如果交接處露天則必然會產生漏水現象，該廠房因深化設計未考慮周到，將鋼與混凝土搭接處露天處理，導致壓型鋼板墻面與鋼柱之間、鋼柱與混凝土平臺之間漏水。監理建議將壓型鋼板墻面與鋼柱節點、鋼柱與混凝土平臺節點隱蔽到墻體內，具體處理方法如下：外墻板照常施工，在鋼柱靠混凝土平臺的一側增加一道墻檁，將靠混凝土平臺的外墻板封在鋼柱外邊，即將鋼柱封在兩塊墻板內，然后貼著外墻板設置混凝土翻邊并做好防水，再在靠近混凝土一側的外墻板上設置一道泛水，可以從根本上解決防水問題，但是因?yàn)楣て诩霸靸r(jià)問題未得到采納。
2.2 壓型鋼板屋面施工應注意事項總結
從上述總結的問題中可以發現，一些問題是施工問題，但是也有不少問題是由于管理不到位導致的，因此在強調施工質量的同時，施工單位應加強對施工人員的教育管理。
360度咬合壓型鋼板屋面施工應注意事項：
① 壓型鋼板鎖邊機的精度要滿足360度鎖邊的要求；
② 滑動支座鋪設的一定要與板平行，否則在鎖邊的時候容易在支座處出現鎖不到360度現象，易留下漏水隱患；
③ 檁條的Z型檁條標高要控制好，否則屋面板在鋪設時會彎折甚至折斷；
④ 屋面板施工完成后在屋檐處屋面板要下壓30度，屋脊處要加堵頭；
⑤ 屋面防水施工時要以疏導為主，盡量使得屋面排水順暢，使得屋面盡量不積水；
⑥ 泛水板、屋脊蓋板等搭接處密封處理應采用耐候且具有一定強度的硅酮膠，使得搭接處既能承受的住氣候變化的影響，又能承受住溫度變化引起的應力；
⑦ 屋面板施工完成后要加強成品保護，施工單位要加強對施工人員的成品保護意識的教育。
⑧ 型鋼屋面施工單位應向其他在屋面施工的單位進行防水交底，共同協作保證屋面不出現滲漏問題。
3 結語
對于輕鋼結構工業廠房的屋面滲漏問題，固然有設計、施工等原因，但是筆者認為在屋面上施工的各單位之間的溝通協作也很重要，實際施工中只有屋面上施工的各單位之間加強溝通協作，才能進一步提高輕鋼屋面的防水施工質量，才能做好成品保護工作，才能一勞永逸的解決滲漏問題。
