利用地下空間助力發展綠色建筑與綠色城市
當今世界迎來了綠色發展時代，習近平同志提出的綠色發展理念是習近平新時代中國特色社會主義思想的主要組成部分。黨的十八大以來，黨中央提出了一系列治國理政新理念、新思想、新戰略，把生態文明建設和綠色發展提到新的戰略高度; 黨的十八屆五中全會更是把綠色列入中國國家建設發展的五大理念之中。中國的綠色發展正在進入世界綠色發展的先進行列。地下空間是一個巨大而豐富的空間資源，對其進行合理開發利用能夠促進我國的綠色發展。本文從節約土地、利用地?zé)崮堋⒐?jié)水、綠色城市基礎設施( 包括綠色客運城市交通和城際交通，未來城市貨運交通，綠色城市污水、雨洪蓄排系統，綠色城市垃圾集運和處理系統，智慧地下綜合管廊，城市智慧行車系統) 等方面分析說明如何利用地下空間發展綠色建筑與綠色城市，并介紹如何進行地下空間的開發規劃。
1 綠色建筑與綠色城市
綠色建筑和綠色城市的定義在國際上尚無共識。
1.1 綠色建筑根據《綠色建筑評價標準》[1]，綠色建筑是指在建筑的全壽命周期內，最大限度地節約資源( 節能、節地、節水、節材) ，保護環境和減少污染，為人們提供健康、適用和高效的使用空間，與自然和諧共生的建筑。簡而言之，即“四節一環保”的建筑。
1.2 綠色城市綠色城市一方面是“綠色建筑規�；囊粋�(gè)必然結果”; 另一方面，因?yàn)槌鞘幸爻私ㄖ�，還包括交通等城市基礎設施以及自然環境和社會環境等，所以其內涵還應擴展到其他城市要素。綠色城市的實質可概括為: 實現更高水平的生態平衡，大幅減少環境污染并使自然資源得到更為合理的配置，同時形成可持續的生態安全保障體系，從而降低城市發展成本，建立起一種自然與社會高度和諧融合、功能高度復合的城市模式。與綠色建筑的概念相比，綠色城市在節約資源、能源、保護自然之外還加入了社會學范疇的概念，將在西方城市規劃領域一直關注的犯罪率、鄰里交往、社會和諧發展等命題也一并納入。二者關系為: 綠色城市 = 綠色建筑+綠色城市基礎設施+綠色城市自然環境( 藍天、綠水、青山、凈土) +綠色社會環境。綠色城市的目標是促進城市可持續發展，提高城市的宜居水平。
2 利用地下空間發展綠色建筑與綠色城市

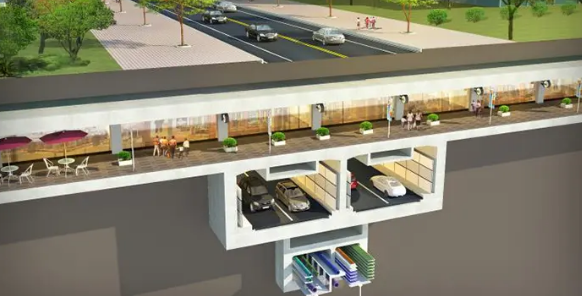

2.1 節約土地我國現行耕地紅線為 1.2 億 hm2 ( 18 億畝) ，而既有耕地為1.239億 hm2 ( 18.58 億畝) ，城鎮化發展面臨無地可用的困境，解決土地問題存在必要性與緊迫性。因此，需要推動地上地下 2 個城市建設，破解城市發展空間不足的問題。城市節約土地的一個主要方面在于宏觀上努力實現土地的多重利用。土地的多重利用可沿 2 個方向?qū)嵤? 1) 城市無建筑土地的額外利用; 2) 城市已建成區域的緊密化和功能變化。開發利用地下空間，即把城市交通( 地鐵和軌道交通、地下快速路、越江和越海灣隧道) 盡可能地轉入地下，把其他一切可以轉入地下的設施( 如停車庫、污水處理廠、商場、餐飲、休閑、娛樂、健身等) 盡可能建于地下，就可實現土地的多重利用，提高土地利用效率，實現節地的要求[2]。
2.2 利用地?zé)崮?2.2.1 低密度地?zé)崮茉? 地溫能) 2.2.1.1 地下?lián)Q熱系統地溫能指的是地層中溫度小于 25 ℃的地層熱能。當?shù)竭_(dá)地下一定深度時( 5 m 以下) ，四季的地層溫度保持在一穩定值，此時把傳統空調器的冷凝器或蒸發器直接埋入地下，利用傳熱循環介質與大地進行熱交換，從而提取地溫能，形成地下?lián)Q熱系統。地下?lián)Q熱系統可埋設在地下結構的基坑圍護結構( 地下連續墻、排樁內) 、基礎底板下、樁基( 鉆孔 灌 注 樁、預 制 樁、 PHC 樁等) 內; 可埋設在新奧法施工的隧道襯砌內或以能源錨桿的形式埋設在其圍巖中; 也可埋設在地鐵區間隧道內、地下輸水管道內[3]。隧道結構內埋管換熱器工作原理見圖 3。2.2.1.2 能源隧道能源隧道是指一種利用隧道襯砌內的熱交換管路來提取隧道空氣熱能或隧道圍巖中的地?zé)崮�，�?shí)現隧道附近建筑的供熱/制冷服務的技術，見圖 4。
2.2.2 淺中層地?zé)崮? 溫泉) 河北省地?zé)崮苜Y源總量位居全國第二位，2015 年地?zé)豳Y源開采量突破 1. 1 億 m3 ，地?zé)峁┡娣e達到 6 300萬 m2 。其中，雄縣位于河北省保定地區，是國內首個通過地?zé)峁┡瘜?shí)現“無煙城”的縣城，擁有享譽全國的“雄縣模式”。雄縣地?zé)豳Y源分布面積廣，出水量大，水溫高，現如今地?zé)峒泄┡娣e已占城區集中供暖面積的 85%，覆蓋縣城 80%以上的居民小區，每年可減少 CO2 排放量 12 萬 t。在收費方面，雄縣居民地下水取 暖 費 用 為 16 元/m2 ，相較之前燃煤取暖 25 元/m2 的費用更為便宜。
2.2.3 深層地?zé)崮? 干熱巖) 我國干熱巖資源居世界前列，陸域干熱巖資源量為 856 萬億 t 標準煤，其中青海共和盆地 3 705 m 深鉆獲得 236 ℃的高溫干熱巖體。我國已成功在陜西省內進行了干熱巖用于供熱的商業應用———長安信息大廈 2013 年共計 3.8 萬 m2 應用干熱巖供熱，效果良好。按照 2%的可開采資源量計算，我國可開采干熱巖量相當于 17 萬億 t 標準煤，為 2016 年全國能源消耗量( 43. 6 億 t) 的近 4 000 倍。至“十三五”末，地?zé)崮苣昀昧肯喈?dāng)于替代化石能源 7 000 萬 t 標準煤，減排 CO2 1. 7 萬億 t。國際上有美國、澳大利亞、日本、德國、法國等進行了干熱巖發電試驗研究項目。美國 Los Alamos 實驗室在卡爾德拉的芬登山上建成了一個 10 MW 的 HDR ( 深層干熱巖) 發電站，該電站主要由 2 個深度為3 000 多 m 的鉆孔及其連通孔組成，冷水由一個鉆孔灌入，另一個孔產生 200 ℃ 蒸汽，進入汽輪機發電。我國也已開始干熱巖發電的相關研究。
2.3 節水我國水資源比較短缺，地下空間可以用來解決水資源問題。 2.3.1 雨水 1) 世博軸自來水日用量約為 2 000 m3 / d，利用雨水時，自來水日用水量降低為 1 100 ～ 1 200 m3 / d，回用雨水用水量約 800 ～ 900 m3 / d。據此，在可利用時段里，自來水替代率約為 ( 800 ～ 900) /2 000 = 40% ～ 45%。經處理雨水主要用途為衛生器具沖洗、綠化澆灌等。世博軸雨水收集處理綜合利用技術見圖 7，處理流程見圖 8。2) 西沙群島上修建了可采集雨水達 14 萬 t 的地下貯水工程。通過技術處理，已達到國家飲用水衛生標準，從而結束了吃水靠大陸船運的歷史。 3) 北京每年 6—9 月份降水中，可利用的雨水為 2. 3 億 m3 ，相當于城區全年用水量的 1 /5 多。為積蓄雨水，北京籌劃開工修建 70 個地下小水庫，新建公園將首先考慮建設雨水收集利用設施，工程可攔蓄洪水 3 559 萬 m3 。 4) 名古屋、大阪、福岡等地的大型建筑物下都設置了雨水利用裝置，名古屋體育館每年利用雨水 3. 6 萬 m3 。 2.3.2 再生水( 中水) 再生水主要是指城市污水或生活污水經處理后達到一定的水質標準，可在一定范圍內重復使用的非飲用水，也稱中水。 1) 北京 2010 年再生水利用量達 6.8 億 m3 ，占總用水量的 19%，但利用率僅為 60%，“十三五”期間計劃將全市再生水用量提升到每年 12 億 m3 。 2) 天津自 2002 年正式啟動再生水管網建設以來，已鋪設了 400 多 km 的再生水管道。目前天津已建成再生水廠 8 座，全年再生水回用約 2 500 萬 t，大部分用在大型工業項目中，還有河西梅江居住區和南開水上公園周邊一些小區也用上了再生水。 3) 日本再生水利用量達 1.3 億 m3 。
綠色城市基礎設施建設
建設綠色城市，還要進行綠色城市基礎設施的建設。過去由于只注意城市“面子”建設，采用管線直埋、城市排水系統按一年一遇暴雨重現期設計、污水不經處理直排、垃圾傳統填埋、空氣降污減排不控制、公交系統嚴重滯后等粗放發展模式，釀成“里子”城市地下基礎設施建設短板的惡果: 霧霾、交通擁堵、城市內澇、垃圾圍城、垃圾山坍塌和泥石流、城市空氣污染和霧霾嚴重、城市地面地下水系和土壤嚴重污染等“城市病”叢生。
3.1 綠色客運城市交通和城際交通 3.1.1 城市及城際客運交通發展方向綠色交通要求少占地、低能耗、無污染( 電驅動) 。未來的城市客運交通以地下軌道交通為主，能夠?qū)崿F(xiàn)少占地、無污染，其中低速磁懸浮由于其能耗低，為城市客運交通最佳選擇; 未來的城際客運交通應發展地下高速磁懸浮，其速度可達到 600 km / h 以上( 輪軌< 400 km / h) ，且能耗最低。 3.1.2 地下快速路地面交通存在以下 3 個問題: 1) 限購限行，利少弊多，不能持久; 2) “存量”不減、“增量”攀升，中心城區地面已無地( 路) 可建; 3) 國外曾做過倫敦中心區地面交通供給能力的模擬測算，其結果是即使把倫敦中心區所有建筑架空，其下層地面全變成道路，也不能解決交通擁堵問題。因此，僅大力發展軌道交通不能從根本上解決交通擁堵，即使是軌道交通相當完善的發達國家大城市，如倫敦、東京、芝加哥、馬德里、莫斯科等，也困擾于交通擁堵。東京公共交通出行比例達到了 60%，地鐵建設里程已達 300 km( 地鐵集中于城市中心區，線路里程僅占軌道交通總里程的 1 /10) ，仍然沒有解決交通擁堵; 倫敦的第一條地鐵建成于 1863 年，至今已建成地鐵里程達 439 km，但仍然要收取“交通擁堵費”以緩解擁堵之苦。
3.2 未來的城市貨運交通科技創新轉變城市交通運輸方式還包括地下物流系統，以替代城市貨車限行的行政措施，將城市貨運逐步并最終轉移至地下。地下貨物運輸系統，又稱地下物流系統( ULS) ，是基于城內運輸和城外運輸?shù)慕Y(jié)合。城外貨物通過各種運輸手段運到城市邊緣的物流園區 ( CLP) ，經處理后由 CLP 通過 ULS 輸送到各個終端。它以集裝箱和貨盤車為基本單元，以 自 動 導 向 車 ( AGV) 為運輸工具。根據世界經濟合作與發展組織 2003 年統計，發達國家主要城市的貨運占城市交通總量的 10% ～ 15%，在“世界工廠”和到處是建設工地的中國則為 20% ～ 30%，而在當今電子商務、快遞和送快餐發達的中國，這個比例還要高。貨運交通轉入地下必將對緩解交通擁堵作出重要貢獻。
4 地下空間開發規劃
4.1 規劃的重要性地下空間是不可逆的空間資源。中共中央、國務院辦公廳、住建部文件指出“節約優先、保護優先、自然恢復為主”的方針以及“先規劃、后建設”、“規劃引領”、“規劃先行”的原則，強調了地下空間開發規劃的重要性。
4.2 規劃科學的重要性習近平同志提出: “規劃科學是最大的效益，規劃失誤是最大的浪費，規劃折騰是最大的忌諱。”說明了規劃科學的重要性。
4.3 地下空間開發與規劃中的問題 1) 城市地上與地下空間規劃與開發統籌不足、相互影響，缺少系統性與前瞻性的協同規劃。 2) 不同功能的地下專項規劃彼此缺乏協調，地下占位沖突，地區地下空間開發沒有統一規劃。 3) 地下空間短期需求造成地下空間分布碎片化，導致開發不系統、空間資源浪費嚴重。
5 結語
通過若干個五年計劃持之以恒的努力，將地上城市中的城市運輸與交通系統逐步轉移到城市地下去，不但使旅客交通與貨物運輸轉入地下，還包括垃圾、污水等的傳輸都轉入地下，使地上逐步乃至徹底擺脫與傳統運輸相聯系的環境干擾。首先是解決交通擁堵與 PM2.5 超標的困擾，而釋放出的地上空間將用作大片的自然植被和安全的步行，這不是科學幻想，《歐洲地下建設戰略研究議程( Strategic Research Agenda For the European Underground Construction Sector) 》就已經明確提出，其 2030 年的遠景目標是“將地面交由市民自由使用，將基礎設施放入地下”。
參考文獻( References) :
[1] 綠色建筑評價標準: GB/T 50378—2019[S]. 北京: 中國建筑工業出版社，2019. Assessment standard for green building: GB/T 50378-2019 [S]. Beijing: China Architecture & Building Press，2019.
[2] 錢七虎，陳曉強. 充分開發利用地下空間建設資源節約型和環境友好型城市[M]/ /錢七虎院士論文選集. 北京: 科學出版社，2007. QIAN Qihu，CHEN Xiaoqiang. Make full use of underground space to build resource-saving and environment-friendly cities[M]/ / Selections from Academician Qian Qihu' s Theses. Beijing: Science Press，2007.
