摘要：本文結合杭州武林廣場地下商城工程，簡要介紹了支護結構與主體結構全面結合的蓋挖逆作法中間樁、柱的設計過程。

關鍵詞：蓋挖逆作法、鋼管混凝土柱、AM工法樁、抗拔樁。

Abstract: this paper combine Hangzhou Martial Arts Plaza Mall project, briefly introduces the topdown middle pile, column design process of the supporting structure and the main structure comprehensive combination.

Key words: topdown, concrete filled steel tube column, AM pile, uplift pile.

中圖分類號：TV543+.83 文獻標識碼：A 文章編號：

前言：蓋挖逆作法分為周邊臨時圍護體結合坑內水平梁板體系替代支撐和支護結構與主體結構全面結合的支撐體系兩類，支護結構與主體結構全面結合即圍護結構采用“兩墻合一”地下連續墻，既作為基坑的圍護結構又作為地下室的外墻;地下結構的水平梁板體系替代水平支撐，結構的立柱和立柱樁作為豎向支承系統，自上而下逆作施工，在基礎底板施工后，再自下而上施工未完成部分的結構。此作法的優點是水平支撐剛度較大，擋土安全性高，圍護結構和土體的變形小，對周圍的環境影響小;已完成的地面層可作為材料堆置和施工作業場地;避免了大量采用臨時支撐的浪費現象，工程經濟效益顯著。此作法的適用范圍如下：(1)大面積的地下工程，邊長大于100m;(2)大深度的地下工程，大于或等于2層的地下室工程更為合理;(3)周邊狀況苛刻，對環境影響要求很高的地下工程;(4)地下空間較小和上部結構工期要求緊迫的地下工程。

基坑工程中的支護結構包括圍護結構、水平支撐體系和豎向支承體系。本文結合杭州武林廣場地下商城工程簡要介紹支護結構與主體結構全面結合的蓋挖逆作法豎向支承體系的立柱、立柱樁的設計過程。

1 工程概況及開挖方案的選擇：

武林廣場地下商場項目位于武林廣場地塊內，項目南北向長約190米，東西向長約220米。地下共三層，其中地下一、二層為商場，地下三層為停車庫及地鐵區間，地面以上為廣場景觀及綠化，局部設有下沉廣場，地下室頂板覆土厚度1.5m~2.5m。結構體系為框架結構，大部分柱網尺寸為9mx9m。該地塊北側緊臨浙江省展覽館(最小凈距17.0m);東面為浙江省電信分公司(最小凈距30.0m);西側為杭州大廈及杭州劇院(最小凈距為33.6m);南側為體育場路，東北角為地鐵武林廣場站，車站站廳層與本項目地下二層相接。已建成的地鐵1號線明挖區間以及與本工程同期實施的地鐵3號線隧道區間均在本工程地下三層穿過。地下三層的層高分別為：地下一層6m，地下二層5.4m，地下三層除地鐵1號線及3號線區間以及區間之間的部分，層高為7.5m。兩區間之間的部分層高5.2m，已建成的地鐵1號線區間總高約13m，地鐵3號線區間總高約13m。

場地范圍內的土層為4m~6m雜填土、0.3m~2m粉土、21m~24m流塑狀淤泥質粉質粘土、10m~14m可塑~硬可塑粉質粘土，基巖為白堊系的泥質粉砂巖、侏羅系的凝灰?guī)r。

本工程場地淺部地層的地下水性質屬松散孔隙型潛水,水位埋深在現地表下2.50～5.00m;場地中部為微承壓水，水頭埋深約在地表下6.25mm, 其對地下室施工及使用有一定影響，場地深部為基巖裂隙水,其對工程建設和使用基本無影響。本工程抗浮設計水位為6.00m。

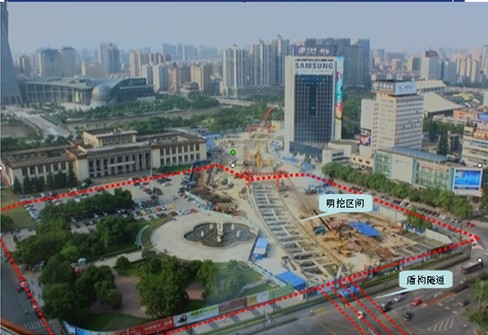

武林廣場地下商城工程基坑周邊環境平面圖

本工程為單純的地下結構，基坑規模大，南北向長約190米，東西向長約220米;基坑深度大，三層地下室，基坑深度為23m~27m;基坑場地緊湊，建筑范圍與用地紅線基本一致，地塊周邊施工場地緊張;基坑周邊環境復雜敏感，臨近大量管線及省級重點保護建筑浙江省展覽館;且已建成的地鐵一號線隧道區間在本工程地下三層穿過，該區間將于2012年10月投入運營，對區間隧道的保護

為本基坑工程開挖關鍵點之一;基坑開挖范圍內存在較厚的淤泥質土，土體性質差;基于以上原因采用蓋挖逆作法是本工程基坑開挖的最佳方法。但若采用全逆作方案，利用結構梁板作為支撐，支撐剛度較大，有利于保護周邊環境，但基坑內的土方全部采用暗挖，對施工要求較高，出土口面積較小或者數量不夠時降低了出土效率，本工程土方量約為84萬方，土方開挖為制約工期的重要因素，所以結合本工程的平面布置，采用蓋挖逆作與明挖順作相結合的方法。下面介紹本工程蓋挖逆作部分豎向支承體系的立柱及立柱樁的設計過程。

2 立柱的設計

豎向支承體系設計的最關鍵問題是如何將在主體結構柱位置設置的鋼立柱和立柱樁與主體結構的柱子和工程樁有機的進行結合，使其能夠同時滿足基坑逆作實施階段和永久使用階段的要求。本工程采用支護結構與主體地下結構柱及工程樁全面結合的立柱和立柱樁(一柱一樁)的形式。“一柱一樁”是最基本的豎向支承系統形式，它構造簡單，施工相對便捷，在基坑開挖施工結束后可以全部作為永久的結構構件使用，經濟性相當好。“一柱一樁”布置時，立柱和立柱樁的定位應與主體結構的柱和工程樁的定位一致。

在基坑逆作開挖實施階段，立柱和立柱樁承受已澆筑的主體結構梁板自重和施工超載等荷載，本工程施工超載的取值地下一層頂板取50Kpa(考慮大型挖機施工荷載及堆土荷載)，地下二、三層頂板取10 Kpa(考慮小型挖機施工荷載)。立柱的形式一般為型鋼格構柱和鋼管混凝土柱，型鋼格構柱在施工期間單獨承受結構自重及施工荷載，使用階段在鋼格構柱外配置框架柱鋼筋并澆筑混凝土，形成型鋼混凝土組合柱，這種作法適用于柱軸力不超過6000kN的情況;鋼管混凝土柱采用在鋼管中澆筑高強度混凝土，施工便捷、承載力高且經濟性好。本工程施工階段柱底最大軸力的設計值約為：11000 kN，如采用鋼格構柱，將導致使用階段最終完成的框架柱截面過大，影響地下室車位的布置，所以本工程采用鋼管混凝土柱。

鋼管柱需要在基坑開挖前置入立柱樁孔中，安裝完成進行鋼管柱內的混凝土澆筑，當混凝土達到一天強度后，用黃砂或碎石填充鋼管柱四周至柱頂。在基坑開挖階段逐層與水平支撐構件(結構的梁、板)完成連接，水平支撐的荷載是由上而下逐步施加于立柱上，立柱承受的荷載逐漸加大，但跨度逐漸減小，應根據實際工況對立柱承載力及穩定性計算,確定鋼管混凝土柱尺寸及壁厚。只需驗算最底層一跨的立柱的承載能力。同時，基坑開挖到坑底、底板尚未澆筑前，最底一層鋼立柱在承受最不利荷載的同時計算跨度也相當大，一般情況下，該工況是鋼立柱的最不利工況。經計算，本工程采用直徑800mm鋼管混凝土柱，鋼管壁厚14mm，材質為Q345�；�坑逆作施工階段，在地下室底板澆筑完成、逆作階段結束以后，與底板連接成整體，作為地下室結構的一部分，將上部結構的荷載傳遞給立柱樁。

永久使用階段的受力是施工階段受力的繼續，施工階段由于柱中心的定位誤差、樁身傾斜、基坑開挖時產生位移等，會產生立柱中心偏離設計位置的情況。根據《鋼管混凝土結構設計與施工規程》的要求，鋼立柱垂直偏差不宜大于1/1000，最大不大于15mm，此規定應用于順作的鋼管柱比較適合;對蓋挖逆作的鋼管柱來說，很難達到此標準，根據以往工程經驗，鋼立柱垂直偏差取1/500(30mm)。按照偏心受彎構件進行設計計算。立柱的截面構造應盡量簡單，與水平支撐體系的連接節點應便于現場施工。永久使用階段的荷載取值、柱樁的設計同常規主體結構。

3 立柱樁的設計

逆作施工階段，立柱樁必須具備較高的抗壓承載能力，同時立柱需要與其下部的立柱樁具有可靠連接，因此工程中多采用大直徑的鉆孔灌注樁將立柱承擔的豎向荷載傳遞給地基。立柱樁的設計方法與主體結構工程樁相同，立柱樁與土的摩阻力和端阻力承受上部荷載。包括承載力和沉降計算以及立柱與立柱樁的連接節點設計。

本工程結構自重及施工荷載，逆作部分框架柱底最大軸力8600kN，合并考慮基礎自重，單樁抗壓承載力需要達到11500kN，本工程樁基持力層主要為12-3層中風化泥質粉砂巖和13-3層中等風化晶屑熔結凝灰?guī)r層，有效樁長約28m，若采用直樁，則直徑要達到2m。

永久使用階段，本工程地下水位較高，抗浮水位為6.00m， 施工期間受壓的樁轉換受力狀態為抗拔樁，所以本工程采用大直徑擴底樁(AM工法樁)，樁徑1.6m，擴底直徑2.6m(兩次擴底)，單樁抗壓承載力特征值為12000KN,抗拔承載力特征值為6000KN 。 經過計算分析，滿足施工期間抗壓要求的樁，使用階段其抗拔力無法滿足抗浮的要求，因此需要加大樁直徑或者增加小直徑樁解決結構的抗浮問題。如通過調整樁徑的方式增加單樁抗拔承載力，AM樁的樁徑需達到2m，擴底直徑達到3.2m，由于AM樁單方造價較高，與增加小直徑樁的方案相比，經濟性能差。本工程選用大直徑AM工法樁結合小直徑擴底樁的方案抗浮，經計算小直徑的樁徑為0.8m，擴底到1.3m，樁長及持力層同AM樁，單樁抗拔承載力特征值2000kN。

4 豎向支承系統的連接構造

4.1 與水平支撐系統的連接

鋼管混凝土柱與后澆梁板的節點連接形式主要有以下兩種：(1)雙梁結構連接，采用在鋼管柱兩側設置鋼構牛腿，沿柱兩側分別設縱梁與牛腿剛性連接。這種連接方法的優點是縱梁鋼筋能夠沿柱兩側貫通而不需斷開，受彎性能好。(2)通過抗拉鋼板與抗剪鋼板連接，通過在鋼管柱外套鋼套箍，通過高強螺栓與鋼管柱連接，鋼套箍外焊接抗拉鋼板，后澆混凝土的梁、板鋼筋遇鋼管柱斷開，焊接到抗拉鋼板和抗剪鋼板上，這種節點的優點是整體性好，缺點是節點復雜，施工速度慢。本工程柱網布置比較均勻，所以采用雙梁結構連接。

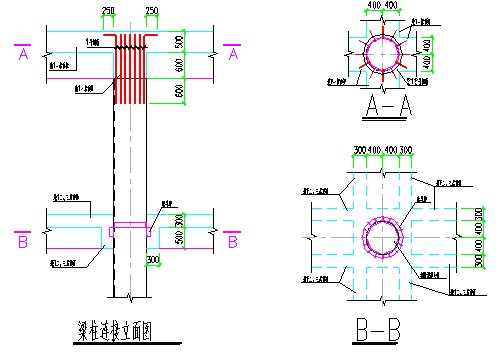

梁柱連接節點圖

4.2 立柱與立柱樁的連接

常規的鋼管柱安裝是在支承樁混凝土灌注前安裝一個與支承樁直徑相同的鋼套管，等澆筑的支承樁混凝土達到70%強度后，抽除鋼套管內泥漿，采用人工下孔破除樁頂混凝土至永久性鋼管柱底標高，定位器安裝完畢再安裝鋼管柱。該施工方法施工周期長、工序復雜，且施工過程中工人要下到孔底進行混凝土的鑿除及定位器安裝，存在諸多不安全因素，單根鋼管柱施工周期長達10～20天，施工成本也較高，存在一定的局限性。

本工程采用HPE液壓垂直插入鋼管柱工法，通過HPE液壓垂直插入機機身上的兩個液壓垂直插入裝置，在支承樁混凝土澆筑后、混凝土初凝前將底端封閉的永久性鋼管柱垂直插入支承樁混凝土中，根據鋼管柱下部安裝的位移傳感器反映到電腦上的信號來檢測鋼管柱的垂直度，保證插入鋼管柱的垂直度符合要求，垂直度可達1/500～1/1200，直到插入至設計標高。此工法無需人工下孔作業，首先在很大程度上降低了安全風險; 提高鋼管柱安裝施工效率，縮短施工工期;

施工中不需長鋼護筒護壁，也不用人工埋設定位器等，因而降低了投資成本。

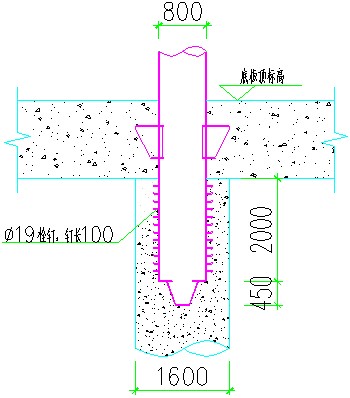

鋼管混凝土柱與AM樁連接節點

5 總結

支護結構與主體結構全面結合的蓋挖逆作法工程豎向支承系統受力與施工步序和施工方法密切相關，應按照施工步序分工況進行計算;而且使用階段的受力是施工階段受力的繼續，在永久使用階段應考慮在施工過程中產生的內力和變形的影響。

---
