混凝土結構梁板鋼筋的穿插排列問題

姚福來

摘要：混凝土主體結構施工中，經常遇到梁、板負筋交叉排列問題，若不引起重視，就會造成梁、板有效高度的降低或保護層的減少。本文主要從形成問題的原因以及解決的辦法方面進行了論述。
關鍵詞：混凝土 鋼筋 穿插排列

在現澆混凝土框架結構施工中，常遇到樓面梁的負筋交叉碰撞問題，使鋼筋的保護層厚度減小，不能滿足設計規范最小厚度的要求。解決的辦法是增加板厚和梁高，或是將一部分箍筋在交叉處下彎穿過，但這樣做均會影響工程質量及進度，也不利于在樓板中穿管線，進而促使增加板厚和梁高。
1 問題發生的原因
1. 1 規范方面的原因
《混凝土結構工程施工及驗收規范》（GB50204-92）第3.5.7條“受力鋼筋的混凝土保護層厚度”的提法，對比《混凝土結構設計規范》（GBJ10-89）第6.1.3條“受國力鋼筋的混凝土保護層最小厚度”的提法，省略了一個副詞“最”和一個“小”，即省略了一個定語“最小”二字，造成了概念，這是不妥的。1989年7月《修訂說明》中雖正確的地提到“調整了……混凝土最小保護層厚度”，遺憾的是正文并未采用這一提法。
1. 2 有關建筑結構圖書方面的原因
一般書上只是明確指出：板、次梁、主梁交叉處，板的負筋在上，次梁的負筋居中，主梁的負筋在下，并據以計算梁的有效高度，這對磚混結構的單向板肋梁樓蓋的計算與構造是適合的。但對雙向板肋梁樓蓋，支承梁交叉處如何處理，對有縱橫框架梁的樓蓋，各種梁與梁的交叉處如何處理，一般均未作交待，使人無所適從。
1. 3 設計方面的原因
許多設計單位在結構說明中，只是籠統規定各類混凝土構件保護層厚度，且省略“最小”二字，圖中只有各個梁的配筋詳圖，而對梁與梁、梁與板、梁與柱的鋼筋如何穿插排列，一般無文字交待，更缺少節點詳圖。
1. 4 施工方面的原因
不少施工單位的鋼筋翻樣人員對梁箍筋的肢高常是取梁高減去2個設計或施工規定的保護層厚度。綁扎鋼筋時,常將板、小梁、次梁、主梁、框架梁的負筋一律往上疊，使保護層的問題成為常見病、多發病。

2 解決的辦法
2. 1 單向板肋梁樓蓋

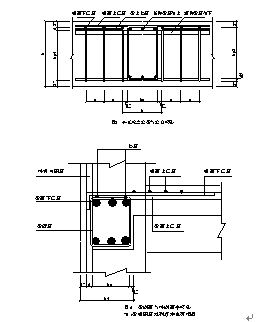

主、次梁交接處采用通常作法，梁筋保護層最小厚度按室內正常環境且受力鋼筋直徑≤25mm、板面鋼筋直徑及箍筋直徑≤10mm選�。ㄏ峦�）。保護層厚度和箍筋肢高的取值見圖1。為使上層板筋保護層加大（即板的有效高度不致減小），在主梁上加2φ6或2φ8墊筋。圖中對有附加箍筋的主梁，其正常箍筋的位置作了表示。
2. 2 雙向板肋梁樓蓋
支承梁交接在柱上，無論h1＞h2還是h1≤h2，梁筋的保護層厚度和箍筋肢高均可按圖取值。



2. 3 井式樓蓋
次梁與次梁交接處，梁筋保護層厚度和箍筋肢高的取值見圖3；當短跨梁為連續梁時，也可與圖3標注相反，即短跨梁在上，長跨梁在下。梁底水泥墊塊厚度有兩種。為使次梁箍筋肢高一致，次梁的上下縱筋d1、d2宜一致或接近。
2. 4 梁側面與柱側面平接
房屋四周常有梁側面與柱面平接的情況，內部也有時發生此情況，梁筋保護層厚度和箍筋肢寬的取值見圖4。

2. 5 現澆框架樓蓋
這種樓蓋常發生次梁主梁、次梁次梁、次梁小梁、主梁主梁的交叉，梁面板面上鋼筋的上下排列順序舉例見圖5�？上褚�(guī)定汽車一律右行駛那樣，采用下列原則。
（1） 先確定板筋，板的負筋交叉處，如
X的方向在上，Y的方向在下，全樓層統一，則梁的上層筋，Y方向一律在上，X方向一律在下。無論是次梁還是主梁或小梁，設計時h0取值均按此考慮。總之，所有板面上層筋擱在梁面上層筋上，板面下層筋擱在梁面下層筋上。
（2） 或先確定梁筋，若梁的上層筋，Ｙ
方向一律向上，Ｘ方向一律向下，則板的負筋交叉處，Ｘ方向一律在上，Ｙ方向一律在下，無論板的長短向，設計時h0取值亦按此考慮。
（3） 當樓蓋結構復雜時，考慮鋼筋上下
排列，要統籌兼顧，抓主要矛盾。
（4） 梁鋼筋的保護層取值常有２個或３
個，根據鋼筋直徑及交叉情況，通常分別取25mm、45mm、50mm，用以計算梁的有效高度、箍筋的肢高、肢寬及彎起鋼筋的高度。
（5） 為了減小梁的交叉并便于在樓蓋中
穿電線管（特別是有動力管線時），應盡可能不用單向板肋梁樓蓋，而采用雙向板肋梁樓蓋，不用或少用次梁、小次。
以上敘述的是樓蓋。對鋼筋混凝凝土帶形基礎或帶肋梁的整片基礎，可視為倒置的樓蓋，其梁板鋼筋穿插排列問題，筆者也曾用上述原則處理過，取得了滿意的效果，所不同的只是保護層最小厚度取值不一樣。為保證上層鋼筋骨網位置準確，必須用鋼筋撐腳，有的施工手冊雖有交待，但因施工圖里沒有，造成許多施工單位不加或少加，往往使板面鋼筋保護層超厚，影響安全。建議設計人員將鋼筋撐腳列為構造鋼筋繪入圖中。當板厚8~30cm時，鋼筋撐腳可用φ8~φ12，縱橫間距離 0.8~1m布置，撐腳直接放在模板或墊層上，見圖6。









參考文獻
1． 江正榮 建筑工程施工手冊 . 北京 ：中國建筑工業出版社. 1992.
2． 曾昭豪 簡明鋼筋混凝凝土房屋結構設計手冊 . 北京. 中國建筑工業出版社.1994


---
