論深基坑邊坡支護的組織設計
杜志遠1 王永明2
不同的質量安全事故的造成，不僅在經濟上造成了慘重的損失，在人民生活上更是造成了各種悲慘劇的發生。在“加強安全施工措施”不斷高呼及檢查下，安全事故還是不斷地出現。施工中，對深基礎的施工，基坑邊坡的安全支護就成了安全施工的關鍵，在這里，針對如何組織“基坑邊坡支護施工”問題，淺談一下我的幾點意見：
例如一棟高層綜合辦公樓，地下一層，地上6~9層，基礎埋深-7.5m的筏板基礎。根據提供的有關資料，基坑范圍約為115×24m，地面整平標高約為-1.0m，基坑開挖深度約6.5m，根據甲方要求，基坑開挖放坡分別為1:0.3和1:0.1，對1:0.1邊坡進行支護。另外，場區內地形較為平坦，在場區東北部距基坑約3m位置為一棟三層樓，其它地段無大的附加荷載。根據勘察院的場地巖土工程勘察報告，與基坑支護相關地層如下：①層雜填土：主要由粘性土及建筑垃圾為主，部分地段為砼路面。層厚0.4m~2.4m。②層黃土狀粉質粘土：黃褐色，硬塑~可塑狀態，土質較均勻，具空隙。層厚0.00~1.7m。③層黃土狀粉土：褐黃色，稍濕~濕，中密，土質不均，夾粉質粘土薄層。干強度低，韌性低，局部振動析水。層厚4.1m~5.6m。④層粉細砂：灰黃色，稍濕，層厚0.0~1.9m。

首先根據場區概況，對邊坡支護進行設計：
（一）支護方法的選擇：根據場地實際情況，采用插
筋補強方法進行支護。
（二）基坑支護設計要求（計算書附后）
1、土釘錨桿設計參數：
①土釘直徑：110mm。
②土釘傾角：12±2。。
③土釘長度：共設計四排土釘。
因此，本工程各層土釘錨桿長度分別為：L=5.0m、6.5m、5.5m、4.5m。在靠近樓房段長度分別為L=6.0m、7.0m、6.0m、7.0m。
④間距：本工程設置四排土釘，間距1.3m，水平間距：1.4m(靠近樓房段水平間距：1.3m)。
⑤土釘桿筋：采用Ⅱ級鋼筋Ф18；
⑥土釘漿體：采用純水泥漿，水灰比取值0.50。
2、面層設計要求
（1）面層網筋：φ6.5@200mm。
（2）面層：面層采用水泥砂漿，并配以適當?shù)乃槭迹栽黾用鎸拥膹姸�。面層厚度�?0mm。
（3）面層施工完成后安裝水泥壓板，使土釘、面層等結合在一起，共同作用。

其次，施工組織計劃：
（一）施工準備
1、施工技術準備
收集與工程施工有關的設計圖紙技術資料、巖土工程勘察報告、附近建筑物情況、地下管道情況及其它與工程有關的資料。熟悉工程設計、施工要求，完善施工技術措施和質量保證措施，落實施工計劃等，為施工作好充分技術準備工作。
2、施工機械設備準備

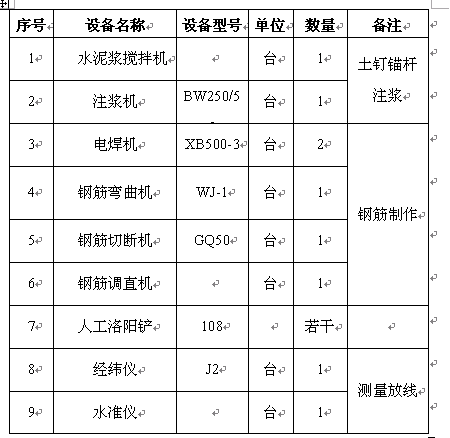

根據本工程特點安排施工機械設備，擬投入設備如下：
所配備的機械設備能滿足施工需要。
3、施工現場的準備
根據現場具體情況進行規劃利用，設備材料場地、機械設備

安裝位置合理，使作業方便。
作好施工所需要的水、電等供應等。
根據使用的材料種類、時間順序等進料，并作好原材料的檢測工作等。
作好工人食宿等生活問題等。
（二）測量工作
根據甲方提供的坐標點、標高進行測量對邊坡進行控制，要求基坑邊線位置正確。
邊坡支護測量時，按設計圖紙進行土釘孔位的確定，土釘定位采用鋼卷尺進行。
（三）施工現場布置計劃
根據設備、機械情況合理進行現場布置，具體在現場確定。在布置時首先滿足現場施工的需要，還應不影響其它工種的施工。
（四）邊坡支護
邊坡支護按設計方案進行組織施工。在支護段分層開挖土方，分層支護，與土方配合施工。
（五）其它
土方施工應與邊坡支護施工配合施工，合理安排施工進度和機械。

第三、基坑邊坡支護施工方法
（一）施工工藝流程及施工要求
1、工藝流程
（分步開挖土方）→清理坡面→土釘測量定位土釘成孔→植土釘桿筋并注漿→掛面層網筋→施工面層→安裝水泥壓板→（循環至設計深度）。
2、支護施工
（1）土方開挖：支護區分二層開挖，每層土方開挖深度宜為3.0m。
（2）清理、修整坡面：人工用鐵鍬、鎬等工具清理、修整坡面，達到設計要求。
（3）測量定位：利用鋼卷尺等工具按設計要求測定錨桿孔的孔位并標識。
（4）成錨桿孔：用洛陽鏟成孔，孔徑、孔深、傾角滿足設計要求。
（5）植錨桿桿筋并注漿：將按設計要求加工好的錨桿桿筋放入孔內，并使桿筋居中。注漿材料采用1：0.5純水泥漿，注漿后要補漿2~3次。
（6）掛網：按要求掛鋼筋網，網片間要保證搭接長度滿足要求（一般為200mm），并保證鋼筋網有足夠的保護層。
（7）施工面層：按設計要求進行面層施工，厚度為50mm。
（8）安裝水泥壓板：把預留的土釘桿件與預制砼墊板進行固定，使土體-土釘-網片及面層-錨定板融為一體，提高復合土體的穩定性和整體性。
（9）支護施工與土方開挖相互配合施工，土方開挖一步，支護施工一步。
對于回填土層或砂層，若坍塌，宜先施工面層砼后再進行錨桿施工，必要時分段開挖分段護坡。施工中視現場實際情況而定。
3、施工技術要求
① 土釘錨桿直徑φ110m，允許偏差≤-5mm。
② 土釘錨桿長度按設計圖施工，孔深允許偏差≤-50mm。
③ 土釘錨桿孔位的允許偏差不大于100mm。
④ 土釘及錨桿采用人工洛陽鏟成孔，注漿采用重力注漿。
⑤ 灌漿采用純水泥漿，水泥采用32.5Mpa的水泥，水灰比為0.5。
⑥ 面層厚度50mm，允許偏差：±10mm。
⑦ 土釘錨孔完成后應及時置筋，注漿，以防塌孔。
⑧ 施工中可根據實際情況對施工順序進行調整，以方便施工。

第四、制定各項保證措施
（一）質量保證措施
1、加強質量管理
① 現場施工嚴格按國家有關規范、標準和設計要求施工，實際全面質量管理，明確責任。
② 做好班組的自檢互檢，嚴把質量關。
③ 做好各項施工記錄。
④ 做好對水泥、鋼筋等材料的質檢工作，質量不合格不能使用。
⑤ 及時組織有關質檢人員、監理人員對每道工序進行復檢工作。
2、質量監督
工程施工處應認真接受質量監督部門進行的質量監督工作，遵守質量監督的有關規定，虛心聽取質量監督人員的意見，并為質量監督工作提供必要的方便。
工程項目施工人員應按計劃通知質量監督人員到現場對報驗的部位、項目進行核驗，對提出的問題做到及時處理。
工程完工后，及時向質量監督單位申報核驗，同時提交有關工程技術資料。
（二）安全保證措施
1、施工前，做好安全設備配合工作，設專職安全員，經常對施工現場的機械設備等進行檢察，發現隱患，及時處理。
2、施工各班組應遵守相應安全規定。
3、變形觀測：土方開挖過程中及基坑支護完后，在基坑邊坡頂部每5m左右設置一觀測點，使用儀器對基坑邊坡進行水平位移和趁漿觀測并做好記錄，如發現變形異常，及時匯報有關負責人并采取相應的安全措施。
（三）做好季節性施工防護措施及施工組織：包括項目組織機構，項目施工責任具體明確到人；勞動力組織。
以上只是我個人的淺薄之見，難免有寫得欠妥的地方，如有發現請各位多多指教。
