摘要：本文結合工程實例，介紹了外墻外保溫系統技術特點，并從材料、施工機具選用、施工操作要點、質量控制與檢驗等方面對膨脹聚苯板(EPS板)薄抹灰外墻外保溫系統施工技術進行了詳細闡述。實踐證明，膨脹聚苯板(EPS板)薄抹灰外墻外保溫系統具有良好的節能效果。

　　關鍵詞：住宅小區;聚苯板(EPS板);外保溫系統;建筑節能;

　　1.引言

　　在我國施行建筑節能標準的早期階段，由于外墻外保溫的技術不過關，外墻內保溫占絕對優勢。近年來，國內有關企業單位通過直接引進國外先進技術，或結合我國國情進行研制開發，已涌現出多種外墻外保溫技術，并在許多省、市、地區的工程中取得了成功的應用。

　　目前外墻外保溫的主要系統有：膨脹聚苯板(EPS板)薄抹灰外墻外保溫系統、膠粉EPS顆粒保溫漿料外墻外保溫系統、EPS鋼絲網架板現澆混凝土外墻外保溫系統、機械固定EPS鋼絲網架板外墻外保溫系統、XPS板薄抹灰外墻外保溫系統等多種系統。

　　EPS板由EPS顆粒發泡熟化模壓成型切割而成的一種板材，系統材料組成為：基層——膠黏劑——EPS板——錨栓——玻纖網、薄抹面層——飾面涂層。

　　系統的特點如下：

　�、俣逊e密度小，材質輕;

　�、诔杀镜土�，較經濟實惠;

　　③柔韌性好，可吸收墻體熱脹冷縮等變形的能力;

　　④容易造型，切割，易打磨，具有優越的施工便利性;

　�、轃釋�(dǎo)率小，具有恒久穩定的隔熱隔濕性，耐久性好;

　�、夼钏啥�質地柔軟，隔音效果明顯;

　�、哌m當?shù)耐笟庑阅�，防止�?nèi)部結露;

　　因該系統穩定的隔熱性能及經濟便于施工的特點，在建筑外墻節能中被廣泛使用。

　　2工程概況

　　湖南某住宅小區總建筑面積約42000m2，地下建筑面積5000m2，由5棟16～18層的剪力墻、框架-剪力墻結構的小高層住宅組成。

　　根據建筑節能要求，對本住宅樓需設計保溫墻體，設計根據工程特點，同時結合實際情況，采用40mm聚苯板(EPS板)薄抹灰外墻外保溫系統,從而實現建筑節能要求。

　　3住宅建筑外墻外保溫系統施工準備

　　3.1材料

　　(1)聚苯板：規格為600mm×900mm、600mm×1200mm兩種，密度18kg/m3，厚度40mm，阻燃自熄，熱導率≤0.041W/(m•K)，壓縮強度≥60KPa。按計劃數量供貨到現場。

　　(2)耐堿玻纖網格布：單位面積質量≥160g/m2，網格中心距4～6mm，標準型耐堿玻纖網格布，按計劃供貨到工地。

　　(3)粘結劑：聚合物水泥砂漿膠粘劑，該工程使用美國生產的乳液。

　　(4)水泥：硅酸鹽水泥或普通硅酸鹽水泥，應符合《硅酸鹽水泥、普通硅酸鹽水泥》(GB175-1999)的要求。

　　(5)錨固件：錨固件粘貼聚苯板的鐵件。制作螺釘?shù)牟牧蠎?yīng)為不銹鋼或經表面防銹處理的金屬，塑料套管和圓盤應采用聚酰胺(PA6或PA6•6)、聚乙稀(PE)或聚丙稀(PP)等材料制成，不得使用回收的再生材料。

　　3.2施工機具

　　外接電源設備，電動攪拌器，開槽器，角磨機，電錘，稱量衡器，密齒手鋸，壁紙刀，剪刀，鋼絲刷，膩子刀，抹子，陰陽角抿子，托線板，2m靠尺，砂紙和墨斗等。

　　2.3作業條件

　　(1)基層表面必須堅固、干凈、干燥，含水率≤10%;無油污、泥土及風化松動現象。

　　(2)清除支模板用的鋼筋或螺栓桿

　　(3)封堵螺栓洞口

　　(4)基層脹模處混凝土已剔除、修補完畢。

　　4聚苯板(EPS板)薄抹灰外墻外保溫系統施工技術要點

　　4.1測量、放線

　　1)根據建筑物立面設計和外墻外保溫技術要求。在墻面彈出外門窗的水平、垂直控制線及伸縮縫線、裝飾線等。

　　2)在建筑外墻大角(陽角、陰角)及其他必要處掛垂直基準鋼線：每個樓層在適當位置掛水平線，以控制聚苯板的垂直度和平整度。

　　4.2配制聚合物底層砂漿膠粘劑

　　根據廠家使用說明書提供的配合比配制，要專人負責，嚴格計算;以采用機械攪拌為佳，確保攪拌均勻。該樓采用的是威斯特粘結膠漿，它與32.5普通硅酸鹽水泥的配比為1：1，攪拌時應將水泥分多次少量加入桶中，邊加邊充分?jǐn)嚢瑁�不能一次性加入過多或全部加入水泥，攪拌時間不低于3min。根據施工的氣候、環境及和易性等情況，適當加入不超過5%用膠量的清水。配制好的水泥砂漿應置于陰涼處，注意防曬避風，以免水分蒸發過快。一次配制好的砂漿量應在2h內用完。

　　4.3粘貼翻包網格布

　　凡在粘貼的聚苯板側外露處(例如伸縮縫、沉降縫和溫度縫等縫線兩側、門窗口處)，均應做網格布翻包處理。具體處理方法是：將250mm寬翻包網格布粘貼在門窗口外側、伸縮縫兩側、女兒墻等聚苯板的終止部位，粘貼寬度≥65mm(圖1、2)。聚苯板應錯縫，每排板錯1/2板長。陽角應錯茬鋪板。

　　



　　4.4粘貼聚苯板

　　(1)外保溫聚苯板尺寸為600mm×900mm、600mm×1200mm兩種，非標準尺寸或局部不規則處可現場裁切，但是注意切口與板面垂直。在整塊墻面的邊角處為最小尺寸超過300mm的聚苯板，聚苯板的拼縫不得正好留在門窗口的四角處。

　　(2)固定聚苯板的粘貼方式分為點框法和條貼法。該工程采用點框法施工，粘結面積不小于30%。不論采用何種粘結法，均不得在聚苯板側面涂抹膠粘劑(圖3)。

　　



　　(3)排板時應按水平順序排列，上下錯縫粘貼，陰陽角處應做錯茬處理。

　　(4)粘板應用工具輕柔、均勻擠壓聚苯板，隨時用2m靠尺和托線板檢查平整度和垂直度。粘板時，注意清除板邊溢出的膠粘劑，使板與板之間無“碰頭灰”。板縫拼嚴，縫隙寬度超出2mm時用相應厚度的聚苯片填塞。拼縫高差不大于1.5mm否則應用砂紙或?qū)Ｓ么蚰�機具打磨平整。

　　4.5錨固件固定

　　錨固件安裝至少應在膠粘劑使用24h后進行，由上至下打錨栓，并且錨栓要固定在聚苯板的拼縫位置上，成丁字形排列，每平方米3個(圖4)。

　　



　　4.6貼壓網格布

　　1)按照生產廠家提供的配合比配制抹面砂漿，做到計量準確，機械二次攪拌，攪拌均勻。配好的料注意防曬避風，一次配制量應在2h內用完，超過操作時間后，不準再加水(膠)使用。

　　2)用粘結膠漿將門窗口四周及其他外保溫系統終止部位的翻包網格布刮抹平整。特別應注意門窗洞口部位粘好翻包網格布后，在洞口側壁四角處各補上1塊長400mm、與窗洞口側壁保溫部分寬度相同的網格布，在墻面上洞口四處緊挨角部斜向45°再粘貼一塊200mm×300mm的網格布(圖1)。

　　3)將網格部繃緊后貼于底層抹面砂漿上，用抹子由中間向四周把網格布壓入砂漿內，平整壓實，嚴禁網格布出現褶皺，網格布不得壓入過深，表面必須暴露在底層砂漿之外。鋪貼遇到搭接時，搭接的寬度不小于65mm;遇到墻面的陰陽角處，兩側的網格布均不能在角部斷開，必須在轉過角部至另一側200mm以上時方可終止。

　　4)在底層抹面砂漿凝結前再抹一道抹面砂漿罩面，厚度為1～2mm，以覆蓋網格布、微見網格布輪廓為宜。面層砂漿切忌不停切忌不停揉搓，以免形成空鼓。

　　5)抹第二遍砂漿蓋住網格布，盡量消除抹子印痕，使保溫層表面平整、光滑，達到外墻外保溫的驗收標準。

　　4.7加強層的作法

　　考慮到從散水起2000mm高度范圍內的抗沖擊要求，在標準外保溫作法基礎上加鋪一層網格布，并再抹一道抹面砂漿罩面。加強部位抹面砂漿總厚度以5～7mm為宜。同時，在同一塊墻面上，加強層和標準層間應留設伸縮縫。

　　5外墻外保溫系統質量控制與檢驗

　　一般項目的質量經抽樣檢驗合格，當采用計算檢驗時，一般項目的合格率應達到80%以上，且最大偏差不得大于允許偏差的1.5倍。

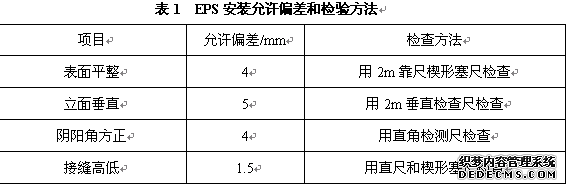

　　EPS板安裝應上下口錯縫，板間應擠緊拼嚴，拼縫平整;采用EPS板間留縫的方法。檢驗方法：觀察，手摸檢查。EPS板安裝允許偏差和檢驗方法應符合表1的規定。

　　

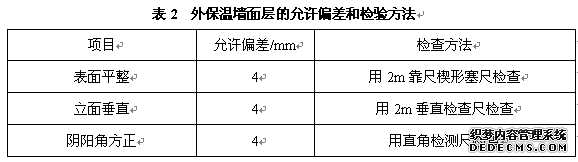

　　玻纖網格布應鋪壓嚴實，不得有空鼓、褶皺、翹曲、外露等現象，搭接長度應符合設計要求。加強部位的玻纖網格布做法應符合設計要求。檢驗方法：觀察檢查。外保溫墻面層的允許偏差和檢驗方法應符合表2的規定。

　　



　　此外，施工時的注意事項如下：

　　1)材料應分類掛牌存放。聚苯板應成捆立放，防雨防潮。網格布也要防雨存放。膠液存放的溫度不得低于0℃。干混料存放注意防雨防潮和保質期。

　　2)操作地點環境和基層溫度不低于5℃。風力大于5級或雨天不能施工。若施工時突然降雨，應采取有效措施，以防雨水沖刷墻面。

　　3)板與板的板縫拼嚴，縫寬超出2mm時，用相應厚度的聚苯板片塞平。

　　4)外保溫施工完成后，后續工序與其他正進行的工序應注意對成品的保護。

　　5)嚴格遵守有關安全操作規程，實現安全生產和文明施工。

　　6結語

　　綜上所述，通過多年的不懈努力，我國在建筑節能方面已取得了豐碩的成果，其中外墻外保溫技術的發展尤為迅速。外聚苯板墻外保溫施工技術作為一種新型有效的外墻保溫節能技術，只要施工做好施工準備，規范施工，做好施工質量控制與檢測監督工作，住宅小區的外墻外保溫施工效果就能得到切實保障,并為建筑物整體節能打下良好的基礎。

　　參考文獻：

　　[1]黃振利，外墻保溫應用技術[M]，北京;中國建筑工業出版社，2005。

　　[2]《民用建筑節能工程施工質量驗收規程》(J10816-2006)[S];北京;中國建筑工業出版社，2006。

　　[3]《建筑節能工程施工質量驗收規范》(GB50411-2007)[S];北京：中國建筑工業出版社,2007.

---
