摘要本文主要進行了CFRP材料浸漬于堿溶液、浸漬于鹽溶液及經人工老化后的力學性能試驗。試驗證實，上述幾種長期環境條件作用對CFRP的極限強度影響不大，但能顯著降低CFRP的極限延伸率，堿溶液浸漬、鹽溶液浸漬顯著降低了CFRP的彈性模量，而人工老化則幾乎沒什么影響。試驗結果分析證明，應用于加固結構分析的CFRP的應力-應變關系，可應用線彈性關系。

　　關鍵詞海洋環境，碳纖維，力學性能，試驗

　　一、前言

　　碳纖維復合材料作為結構中的補強材料，對其力學性能的研究是研究CFRP加固結構性能的重要基礎內容之一。由于外界環境對材料性能一般都有一定影響，所以對材料力學性能的研究一般包括對其短期力學性能和長期力學性能的研究。在對CFRP應用于海工混凝土結構加固的研究時，由于海洋環境條件屬于嚴酷環境，因此除要CFRP短期力學性能外，還要根據CFRP所處環境條件對材料性能的影響，研究其在環境條件作用下的耐久性能。

　　根據海洋環境條件下CFRP有可能經歷的環境條件作用，本文對CFRP分別進行了以下耐久性試驗：

　　(1)人工海水浸漬：在海港碼頭的水下區，外包加固的CFRP受到海水的長期浸泡;在浪濺區和潮位變動區，外包的CFRP則受到海水干濕循環的交互作用;

　　(2)堿溶液浸漬：眾所周知，混凝土材料是呈堿性的，外包CFRP的內表面與混凝土面直接接觸，因此CFRP也受到堿性作用;

　　(3)人工加速老化：處于暴露狀態的外包CFRP，也會受到陽光中紫外線的照射，再加上干濕循環的作用，這些環境作用一般用室內人工加速老化來模擬。

　　二、試驗概況

　　1、試驗用材料

　　(1)碳纖維片材：采用CymaxL200-C0.111型碳纖維布。

　　(2)浸漬樹脂：采用了市場上比較常見的AralditeXH130A/B(雙組分)浸漬環氧樹脂，A:B=3:1。

　　2、試件制備

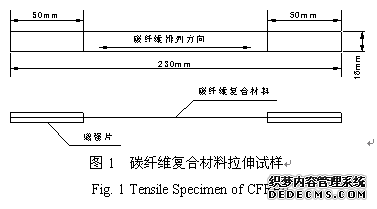

　　按照國家標準[1][2]的標準制作方法制備碳纖維復合材料拉伸試驗的標準試件，試件的構造如圖1所示。短期力學性能試件在養護后7天，進行拉伸試驗。

　　



　　3、模擬侵蝕性環境作用

　　室內實驗主要模擬以下幾種環境條件環境：

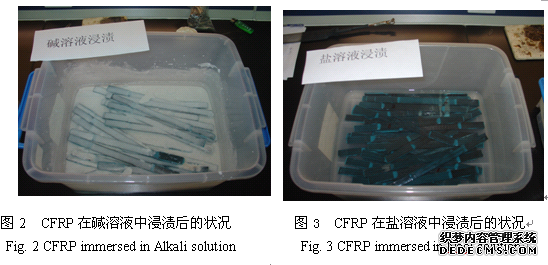

　　(1)堿溶液浸漬：堿溶液的配制，其主要組分和比例是：1L的去離子水中，118.5gCa(OH)，0.9gNaOH，4.2gKOH。將制備好的CFRP標準試件浸漬于密閉容器中的堿溶液里(見圖2)，浸漬時間為3個月。

　　(2)鹽溶液的浸漬：由于自然界中海水的濃度一般3-3.5%之間，因此配制了濃度為3.5%的溶液作為人工海水。將制備好的CFRP標準試件浸漬于密閉容器中的鹽溶液里(見圖3)，浸漬時間為3個月。

　　

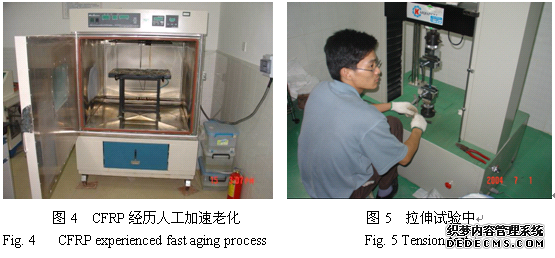

　　(3)人工加速老化紫外線照射(耐侯性)：參照國家標準[3]，對CFRP進行了2000小時的人工加速老化試驗，主要是對CFRP進行氙燈照射和間歇性淋雨(干濕循環)作用(見圖4)。

　　



　　4、拉伸試驗

　　按照國家標準[4]規定的標準試驗方法，對所有CFRP試件進行拉伸試驗。拉伸試驗設備為T2002-50KN試驗機(配套相應的數據采集系統)，如圖5所示。

　　三、試驗結果及分析

　　1、環境條件長期作用后的CFRP外觀變化

　　各組試件在結束環境條件作用后，均用蒸餾水進行了表面清洗，以便進行外觀檢查。

　　(1)鹽溶液浸漬后：與浸漬前的外觀相比，除極少數試件有一、兩個氣泡增加外，大部分試件沒明顯外觀變化。

　　(2)堿溶液浸漬后：與鹽溶液浸漬后的結果相近，極少數試件有一、兩個氣泡增加。此外，有幾個試件的短部夾片是用鋁片制作的，在經歷堿溶液浸漬后被完全腐蝕。大約有1/3的試件有部分表面變黃的現象。

　　(3)人工加速老化后：施行人工老化前后沒有發現氣泡增加的跡象，但試件的受光面都有明顯的顏色變化，都由原來的藍色變?yōu)槌潭炔煌�的黃色。

　　2、應力-應變關系

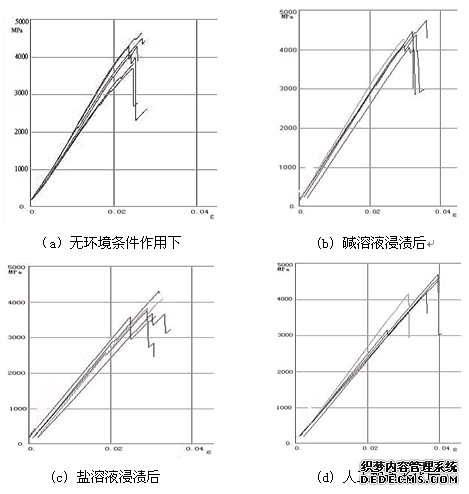

　　圖6中給出了無環境條件作用、堿溶液浸漬、鹽溶液浸漬后、人工老化條件作用后進行拉伸試驗得到的典型應力-應變關系圖。

　　(a)無環境條件作用下堿溶液浸漬后

　　(c)鹽溶液浸漬后人工加速老化后

　　



　　從圖6(a)來看，即在無環境侵蝕作用時，CFRP的σ-ε關系曲線可分為三個階段：

　　①第一階段(即線彈性工作階段)：σ與ε之間符合線彈性的數量關系;

　�、诘诙�階段(即彈塑性工作階段)：σ與ε之間稍微表現出一點彈塑性的數量關

　　系特征，但塑性成分極小;

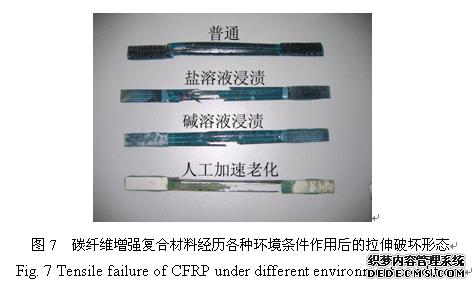

　�、鄣谌�階段(即斷裂破壞階段)：表觀現象為CFRP的斷裂，尤其是作為增強材

　　料的碳纖維的斷裂(見圖7)。

　　由圖6(b)、(c)、(d)可以看出，碳纖維增強復合材料受各種環境條件作用后，仍有較好的整體工作能力，σ-ε曲線仍和無環境條件作用下的一樣，由三個階段組成。換句話說，環境條件作用，基本沒有改變碳纖維增強復合材料的物理性質，這與該材料有良好的耐熱性、防腐蝕性等特點相符。但觀察也可以發現，碳纖維復合材料受各種環境作用后，σ-ε曲線的拐點沒有無環境條件作用時那樣明顯了，幾乎已經看不出拐點的存在，這也說明復合材料中碳纖維與樹脂基體的粘結性能減弱了。

　　綜上所述，無論是在對CFRP加固結構進行短期性能分析時，還是考慮環境因素的長期性能分析時，CFRP的σ-ε關系都可視線彈性關系，這樣做基本不影響分析精度，同時也可以時分析計算大為簡化。

　　3、極限強度、延伸率、彈性模量等力學性能指標

　　(1)試驗結果

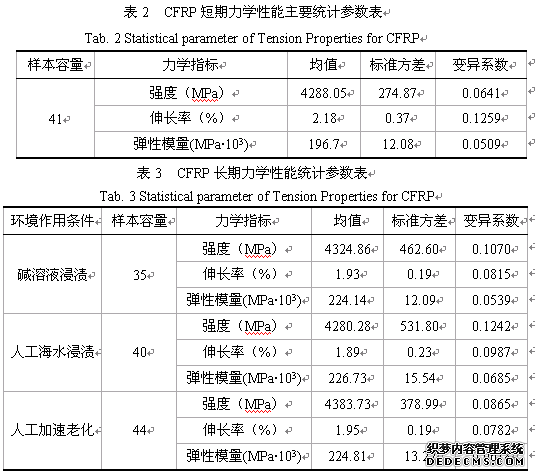

　　表2、3分別給出了浸漬樹脂Araldite浸漬樹脂制作試件的短期性能試驗結果及各種環境條件作用后的力學性能結果。

　　



　　(2)比較分析

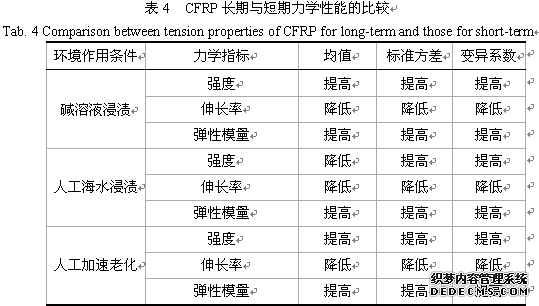

　　將表3中各種環境條件作用后的各項數據，即稱之為長期力學性能的數據同表2中的數據進行比較(即短期力學性能)，以分析環境條件作用對CFRP力學性能的影響，比較的結果見表4。

　　表4CFRP長期與短期力學性能的比較

　　



　　(3)環境條件作用后CFRP力學性能指標(包括極限斷裂強度、延伸率、彈性模量)變化的顯著性分析

　　 極限強度：從試驗平均值可以明顯看出，三種環境條件作用下CFRP拉伸極限強度均無顯著變化，說明各種環境條件作用對CFRP極限強度影響不大。盡管鹽溶液浸漬后的試件極限強度相對低些，而人工加速老化試樣的拉伸強度反而有所提高，但極限拉伸強度的期望值幾乎沒什么變化。但方差和變異系數的顯著變化說明，環境條件的作用使極限強度的試驗值離散性變大了。幾種環境條件造成離散性的大小順序?yàn)椋蝴}溶液浸漬>堿溶液浸漬>人工加速老化。

　　 伸長率：從試驗均值結果可以看出，三種腐蝕環境下的碳纖維增強復合材料伸長率都顯著降低了，人工海水浸漬和堿溶液浸漬下降了20.75%，人工加速老化下降了17.34%。但外部環境作用后伸長率的方差反而變小了。

　　 彈性模量：三種環境條件作用均造成碳纖維復合材料彈性模量提高了，說明環境條件作用對樹脂基體起到了硬化作用。彈性模量的離散程度都差不多。

　　



　　四、結論

　　基于試驗的基礎上，并通過理論分析得到了以下結論：

　　(1)無論是對CFRP進行短期力學性能分析，還是進行長期力學性能分析，CFRP材料的σ-ε關系采用線彈性關系，取值根據試驗確定;

　　(2)堿溶液浸漬、鹽溶液浸漬、人工老化對CFRP極限強度期望值幾乎沒什么影響;

　　(3)各種環境條件作用都對CFRP彈性模量有顯著的提高作用，即對CFRP材料起到硬化作用;

　　(4)堿溶液浸漬、鹽溶液浸漬、人工老化顯著降低了CFRP的極限延伸率;

　　(5)建議在海工混凝土結構采用CFRP加固計算時，材料力學性能指標在試驗基礎上取標準值。

　　參考文獻

　　[1]中國工程建設標準化協會.碳纖維片材加固混凝土結構技術規程(CECS146：2003).2003年5月1日.

　　[2]中華人民共和國建筑工業行業標準.結構加固修復用碳纖維片材(JG/T167——2004).2005年5月1日.

　　[3]中華人民共和國國家標準.機械工業產品用塑料、涂料、橡膠材料人工氣候加速試驗方法(GB/T14522-1993).中國建筑工業出版社,1993.

　　[4]中華人民共和國國家標準.《定向纖維增強塑料拉伸性能試驗方法(GB/T3354-1999)》.中國建筑工業出版社,1999.

---
