化工中間體入選論文30型輕質(zhì)絕熱板研制與應(yīng)用

發(fā)布時間：2013-11-15 14:11:41更新時間：2023-07-17 14:36:23 1

　　摘要:通過用高熔點農(nóng)安硅砂骨料，壓縮浮珠用量，取消珍珠巖，調(diào)整絕熱板容重，確定了30型輕質(zhì)絕熱板最佳配方。經(jīng)23爐澆鋼帽口典型試驗結(jié)果表明，絕熱板保溫效果良好，滿足大生產(chǎn)要求，已在本公司冶煉分廠推廣應(yīng)用。

　　關(guān)鍵詞:30型輕質(zhì)絕熱板,保溫效果,化工中間體

　　1前言

　　近年來，我公司絕熱板廠生產(chǎn)的輕質(zhì)絕熱板，雖然容重較輕(0.50～0.65g/),但由于所用骨料為本地江砂，耐火度較低(大約為1400℃)，而且配方中添加輕質(zhì)材料較多，故主要存在著保溫效果較差的質(zhì)量問題。

　　為了解決上述質(zhì)量問題，并與FB帽口相匹配，于1992年開展了新型輕質(zhì)絕熱板研制與應(yīng)用課題研究工作，并取得了良好效果。

　　2試驗配方的確定

　　本次試驗采用了高熔點農(nóng)安硅砂為骨料，粒度為60～80目，其化學成分及耐火度如表1所示。

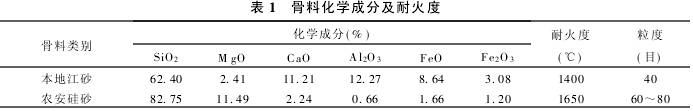

表1 骨料化學成分及耐火度

　　本次試驗還適當壓縮浮珠用量，取消了珍珠巖，與此同時又將輕質(zhì)絕熱板的容重重新作了調(diào)整，即由0.50～0.65g/調(diào)整到0.65～0.80g/

　　經(jīng)反復試驗，選擇三種有代表性的試驗配方，同時又將常規(guī)絕熱板及其他輕質(zhì)絕熱板的物理性能亦一并示于表20。

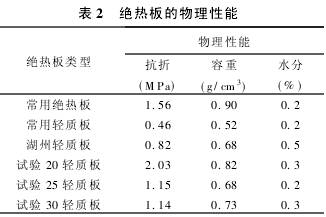

表2 絕熱板的物理性能

　　此外，還應(yīng)用熱特性測定儀測定了三種試驗配方輕質(zhì)絕熱板的熱特性曲線(略)，并以湖州輕質(zhì)絕熱板熱特性曲線為標準進行比較。由熱特性曲線上可查出各類板型絕熱板在50分鐘時的熱損失，其結(jié)果示于表3。

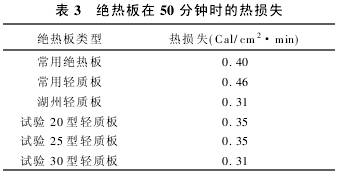

表3 絕熱板在50分鐘時的熱損失

　　由表3可見，由于用高熔點農(nóng)安硅砂骨料，并適當壓縮浮珠用量，取消珍珠巖，故使試驗20～30型輕質(zhì)絕熱板熱損失值都比較低，因此根據(jù)表2的物理性能和表3的熱損失，確定了試驗30型輕質(zhì)絕熱板的配方為最佳配方，并可在大生產(chǎn)中推廣應(yīng)用。

　　3典型澆鋼試驗結(jié)果

　　試驗30型輕質(zhì)絕熱板配方如下:浮珠30%，農(nóng)安硅砂40%，紙漿8%,礦棉4%，電廠灰10%，結(jié)合劑8%。

　　按此配方生產(chǎn)的輕質(zhì)絕熱板性能如下:

　　抗折強度1.14MPa,容重0.73g/水分0.3%。

　　從1992年開始，在平爐分廠車注進行全爐性30型輕質(zhì)絕熱板典型澆鋼試驗，共試驗23爐，熔檢低倍組織致密，鋼坯頭部中心碳偏析波動在0～0.08%之間，平均為0.02%。

　　1992年第3季度，應(yīng)用30型輕質(zhì)絕熱板帽口澆鋼，其成材率為83.02%;同期應(yīng)用普通絕熱板帽口澆鋼，其成材率為82.45%,相比之下，應(yīng)用30型輕質(zhì)絕熱板帽口澆鋼，可提高成材率0.57%(詳見表4)。

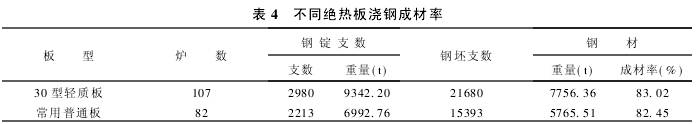

表4 不同絕熱板澆鋼成材率

　　應(yīng)用30型輕質(zhì)絕熱板，由于絕熱板的保溫性能得到明顯改善，使縮孔上移，進而使縮孔廢品率下降0.011%(見表5)。

表5 不同絕熱板澆鋼縮孔廢品率

　　制作30型輕質(zhì)絕熱板，使用聚脂結(jié)合劑，由于價格便宜，在不增加生產(chǎn)成本的條件下，結(jié)合劑用量相應(yīng)增加，以及加強各項管理工作，使絕熱板的強度有明顯提高，故使30型輕質(zhì)絕熱板的周轉(zhuǎn)破損率由過去的15%下降至5%，每年絕熱板的供貨量為4000t,則每年pJ節(jié)約絕熱板400t。

　　通過一個季度的澆鋼生產(chǎn)實踐證明，應(yīng)用30型輕質(zhì)絕熱板，在不影響鋼的內(nèi)在質(zhì)量條件下，可提高成材率0.57%,縮孔廢品率下降0.11%，絕熱板周轉(zhuǎn)破損率下降10%,因此，30型輕質(zhì)絕熱板應(yīng)在生產(chǎn)中推廣，并已于1993年開始在冶煉分廠全面推廣。

　　4保溫效果調(diào)查及分析

　　為了摸清楚30型輕質(zhì)絕熱板的保溫效果，重點對平、電爐鋼鋼材低倍生產(chǎn)檢驗返回廢品進行統(tǒng)計分析，其統(tǒng)計結(jié)果如表6所示。

　　由表6可見，三個冶煉分廠使用30型輕質(zhì)絕熱板澆鋼低倍返回廢品率均明顯低于常用普通絕熱板，說明30型輕質(zhì)絕熱板保溫效果優(yōu)于常用普通絕熱板。

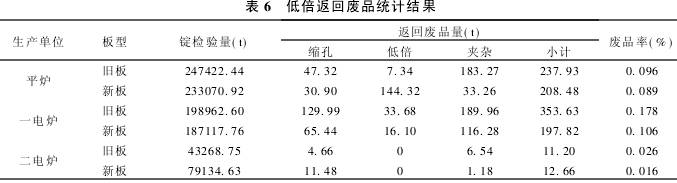

表6 低倍返回廢品統(tǒng)計結(jié)果

　　為了改善絕熱板的保溫效果，到目前為止，國內(nèi)外各生產(chǎn)絕熱板廠家都是采用傳統(tǒng)的單層結(jié)構(gòu)，通過降低絕熱板容重來降低其導熱系數(shù)，進而達到提高絕熱板保溫性能的目的。但就目前人們己經(jīng)生產(chǎn)出來的各種保溫材料中，價格便宜、容重小、保溫性能好的絕熱板均不能耐高溫;而耐高溫的絕熱板又都容重大，保溫效果不理想。就帽口絕熱板而言，它既需要耐高溫又需要有良好的保溫性能，目前，同時具備這兩種條件的絕熱板還不多見。因此，基于這一點考慮，設(shè)計出來了容重為0.73g/30型輕質(zhì)絕熱板，并經(jīng)大生產(chǎn)實踐證明該絕熱板保溫性能良好，滿足了生產(chǎn)要求。
