摘要：本文通過(guò)對(duì)某建筑物火災(zāi)后的檢測(cè)鑒定，分析檢測(cè)鑒定中需要注意的幾個(gè)方面，為災(zāi)后建筑物的安全提供科學(xué)的依據(jù)。

關(guān)鍵詞：火災(zāi) 混凝土 鋼筋 檢測(cè)鑒定

建筑物遭受火災(zāi)后，除查明起火原因外，還必須對(duì)建筑物的受損程度進(jìn)行具體檢查。弄清火災(zāi)規(guī)模的大小和范圍，建筑物受損部位和受損程度，根據(jù)火場(chǎng)各處溫度，分析失火時(shí)和失火后結(jié)構(gòu)的狀況，對(duì)結(jié)構(gòu)受損程度提出正確評(píng)估，以便確定建筑物的修復(fù)加固方案，保證結(jié)構(gòu)的安全。

1.火災(zāi)對(duì)建筑結(jié)構(gòu)損害的機(jī)理和破壞作用

對(duì)建筑結(jié)構(gòu)實(shí)施科學(xué)的檢測(cè)，首先必須了解火災(zāi)對(duì)建筑結(jié)構(gòu)造成損害的機(jī)理和破壞作用�；炷�土是以水泥為膠凝材料，加粗骨料(石子)、細(xì)骨料(砂)、摻和料、外加劑等用水拌和，硬化而成的人工石。它在火作用下的機(jī)理可歸納為以下三個(gè)方面：第一，表面受火處溫度升高比內(nèi)部快，內(nèi)外溫差引起混凝土開(kāi)裂�；馂�(zāi)時(shí)，混凝土中各種水分迅速汽化，體積明顯膨脹，沖破障礙迅速逃逸，導(dǎo)致強(qiáng)度下降;第二，水泥石受熱分解，使膠體的粘結(jié)力破壞，出現(xiàn)裂縫，表面發(fā)毛、起砂、呈蜂窩狀、出現(xiàn)龜裂、邊角潰散脫落等現(xiàn)象;第三，骨料和水泥石間的熱不相容，水泥石受拉，骨料受壓，導(dǎo)致應(yīng)力集中和微裂縫的開(kāi)展。破壞的程度取決于溫度升高的速率、最高溫度和火作用持續(xù)的時(shí)間。

2建筑結(jié)構(gòu)的災(zāi)后檢測(cè)

發(fā)生火災(zāi)后，應(yīng)由業(yè)主會(huì)同消防、設(shè)計(jì)、質(zhì)檢等部門對(duì)建筑物受損情況進(jìn)行調(diào)查及檢測(cè)，主要內(nèi)容應(yīng)包括：火災(zāi)溫度，結(jié)構(gòu)材料性能，受損結(jié)構(gòu)外觀及變形情況等等。

下面詳細(xì)介紹某建筑物發(fā)生火災(zāi)后，對(duì)其進(jìn)行檢測(cè)鑒定的案例。某輸油管道起火爆炸，爆炸引起原油崩濺至其院內(nèi)綜合樓西側(cè)燃燒起火，使建筑物局部構(gòu)件受損。

(1)混凝土結(jié)構(gòu)構(gòu)件外觀損傷情況

根據(jù)混凝土構(gòu)件的燒傷程度分類如下：

(1)火災(zāi)溫度較低、輕度燒傷的構(gòu)件：外層抹灰出現(xiàn)空鼓或脫落，表面有黑煙，抹灰脫落區(qū)域混凝土表面無(wú)裂縫，錘擊聲音響亮，無(wú)混凝土脫落和受力鋼筋裸露現(xiàn)象。

(2)火災(zāi)溫度較高、中度燒傷的構(gòu)件：裝飾層局部脫落，混凝土表面呈淺灰色，表面輕微裂縫網(wǎng)，無(wú)混凝土脫落現(xiàn)象，敲擊聲音較悶，混凝土燒傷深度最大處約20mm。

(2) 火災(zāi)溫度區(qū)域

根據(jù)現(xiàn)場(chǎng)調(diào)查的火場(chǎng)殘留物等情況，以及結(jié)構(gòu)構(gòu)件燒傷情況綜合判斷分析，劃分溫度區(qū)域，詳見(jiàn)示意圖。

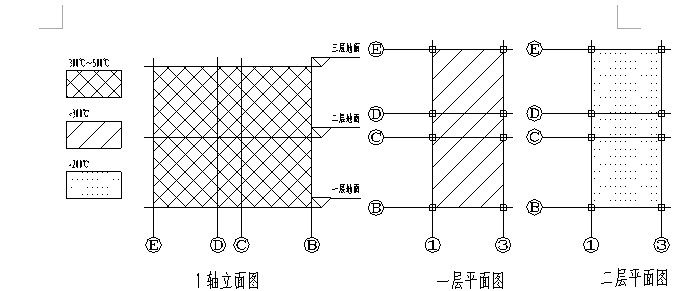

火災(zāi)溫度區(qū)域示意圖

(3)鑒定評(píng)級(jí)

根據(jù)現(xiàn)場(chǎng)調(diào)查的情況以及構(gòu)件的燒灼損傷、變形、開(kāi)裂程度，推定建筑物混凝土構(gòu)件火災(zāi)時(shí)受火區(qū)最高溫度在300℃～500℃之間，根據(jù)《火災(zāi)后建筑結(jié)構(gòu)鑒定標(biāo)準(zhǔn)》分別混凝土構(gòu)件的損傷狀態(tài)等級(jí)進(jìn)行評(píng)定。

3.1 柱損傷狀態(tài)分級(jí)

Ⅱa級(jí)——輕微或未直接遭受燒灼：混凝土構(gòu)件表面受熱溫度低于300℃，構(gòu)件裝飾層表面熏黑，無(wú)火災(zāi)裂縫出現(xiàn)，除裝修層有輕微損壞，其它狀態(tài)與未受火結(jié)構(gòu)無(wú)明顯差別。

Ⅱb級(jí)——輕度燒灼：混凝土構(gòu)件表面受熱溫度約300℃～500℃，混凝土構(gòu)件裝飾層表面有空鼓、脫落現(xiàn)象，混凝土表面呈淺灰色，混凝土燒傷深度不超過(guò)20mm，錘擊時(shí)聲音較悶，表面留下明顯痕跡，未出現(xiàn)露筋現(xiàn)象，鋼筋與混凝土之間粘結(jié)力損傷輕微。

3.2梁損傷狀態(tài)分級(jí)

Ⅱa級(jí)——輕微或未直接遭受燒灼：混凝土構(gòu)件表面受熱溫度低于300℃，構(gòu)件或構(gòu)件裝飾層表面熏黑，無(wú)火災(zāi)裂縫出現(xiàn)，除裝修層有輕微損壞，錘擊時(shí)聲音響亮且混凝土表面不留下痕跡。

Ⅱb級(jí)——輕度燒灼：由于梁鋼筋保護(hù)層厚度較小，過(guò)火后受力鋼筋的粘結(jié)性降低，鋼筋位置處黑煙較明顯，現(xiàn)場(chǎng)檢測(cè)黑煙處的下皮箍筋保護(hù)層厚度5mm左右。

3.3 板損傷狀態(tài)分級(jí)

Ⅱa級(jí)——輕微或未直接遭受燒灼：混凝土構(gòu)件表面受熱溫度低于300℃，構(gòu)件裝飾層表面熏黑，無(wú)火災(zāi)裂縫或輕微裂縫網(wǎng)出現(xiàn)，錘擊時(shí)聲音響亮且混凝土表面不留下痕跡。

Ⅱb級(jí)——輕度燒灼：由于板正彎矩鋼筋保護(hù)層厚度較小，過(guò)火后受力鋼筋的粘結(jié)性降低，鋼筋位置處黑煙較明顯，現(xiàn)場(chǎng)檢測(cè)黑煙處的鋼筋保護(hù)層厚度5mm左右。

(4)力學(xué)性能折減系數(shù)

根據(jù)《火災(zāi)后建筑結(jié)構(gòu)鑒定標(biāo)準(zhǔn)》中的相關(guān)規(guī)定對(duì)燒傷區(qū)域Ⅱb級(jí)構(gòu)件混凝土的強(qiáng)度折減系數(shù)進(jìn)行判定。根據(jù)構(gòu)件的截面形式、材料熱性能、構(gòu)件表面的最高溫度和持續(xù)時(shí)間確定構(gòu)件火災(zāi)截面溫度場(chǎng)，根據(jù)構(gòu)件截面溫度場(chǎng)及現(xiàn)場(chǎng)對(duì)過(guò)火混凝土構(gòu)件進(jìn)行力學(xué)性能實(shí)驗(yàn)結(jié)果綜合判定火災(zāi)后柱混凝土強(qiáng)度折減系數(shù)為0.80;梁板混凝土強(qiáng)度折減系數(shù)為0.85;柱鋼筋的強(qiáng)度折減系數(shù)為0.90;梁板鋼筋的強(qiáng)度折減系數(shù)為0.80。

(5)鑒定結(jié)論

火災(zāi)導(dǎo)致綜合樓局部主體結(jié)構(gòu)構(gòu)件受到不同程度的損傷，部分構(gòu)件燒傷嚴(yán)重，承載能力不能滿足安全使用要求， 建議對(duì)綜合樓受火災(zāi)影響部分的Ⅱb級(jí)構(gòu)件進(jìn)行加固并采取提高構(gòu)件耐久性和外觀修復(fù)措施，Ⅱa級(jí)構(gòu)件進(jìn)行修復(fù)補(bǔ)強(qiáng)處理。

3 結(jié)語(yǔ)

火災(zāi)對(duì)建筑物的影響是多方面的，同時(shí)這些影響也具有一定的不確定性，與普通建筑物的檢測(cè)鑒定相比，火災(zāi)對(duì)建筑物的影響難于直接、準(zhǔn)確的評(píng)估，更多的是要采用多種檢測(cè)方法比較分析或間接的測(cè)試，靠具有豐富經(jīng)驗(yàn)的檢測(cè)人員根據(jù)相應(yīng)規(guī)范、標(biāo)準(zhǔn)作出判斷，為災(zāi)后建筑物作出科學(xué)準(zhǔn)確的評(píng)價(jià)。

參考文獻(xiàn)

(1)王高峰，葉鋒.火災(zāi)后混凝土結(jié)構(gòu)受損程度評(píng)定及加固補(bǔ)強(qiáng).山西建筑，2004(8)

(2)劉興彥，尚守平.鋼筋混凝土結(jié)構(gòu)火災(zāi)后的檢測(cè)與加固.第6屆全國(guó)建筑物鑒定與加固改造學(xué)術(shù)論文集.長(zhǎng)沙：湖南大學(xué)出版社，2002

(3)火災(zāi)后建筑結(jié)構(gòu)鑒定標(biāo)準(zhǔn)(CECS 252：2009).北京：中國(guó)計(jì)劃出版社，2009

---

轉(zhuǎn)載請(qǐng)注明來(lái)自：http://www.jinnzone.com/huagonglw/19158.html
