摘 要：介紹了蘇打法處理磁性材料生產企業產生的含鍶廢水的工程實例。運行結果表明，此工藝能有效去除工藝廢水中高濃度的鍶離子。處理后的廢水中pH值、CODcr和SS均達到了國家廢水排放的一級標準要求。其中鍶的濃度小于50mg/L,達到了企業自身確定的指標，去除率高達99%，CODcr和SS的去除率分別達52%和97%。該處理工藝產生的含鍶污泥比重大，顆粒細，極易沉淀和壓濾處理，泥餅中鍶含量高，后續可以考慮回收利用。

關鍵詞：穩定鍶;含鍶廢水;蘇打法;輻流式沉淀池;污泥回流;含鍶污泥

某磁業公司是一家中日合資的磁性材料生產企業，企業總投資1200萬美元，建有年產1000t粘結永磁鐵氧體磁粉生產線。生產廢水主要為堿性的含鍶及SS的廢水。生產廢水主要來源于產品生產過程中的脫水工段，以及少量的地面沖洗水和球磨機等生產設備冷卻水，各廢水排放后收集進入綜合調節池，統一處理。綜合廢水主要超標指標為SS、CODcr和pH值，其中廢水中穩定鍶含量很高，約為1600-2000mg/L。在現行國家標準中尚未對廢水中鍶的排放濃度進行控制，但企業自身環保意識較強，從保護水體的自然屬性和節約資源出發要求控制鍶的排放量。經過前期大量的調查研究以及實驗室對比試驗的驗證，最終確定采用蘇打法處理該廢水。建成投產后，系統運行穩定，處理效果顯著，各項指標均達到環保要求及企業自身制定的鍶排放濃度要求，順利通過驗收，至今已連續正常運行超過5年。

據了解，目前已有部分地區出臺了地方標準，對鍶鹽行業廢水中鍶的排放濃度進行了嚴格控制，隨著人們環保意識的逐漸加強，國家對廢水中鍶的排放進行限制也是必然趨勢。

1 廢水水質水量及排放要求

該磁業公司綜合廢水排放量接近1000t/d，廢水中穩定鍶含量很高，廢水pH值也較高，大部分情況下都接近12，此外廢水中含有大量懸浮物，主要成分為氧化鐵粉顆粒和其它顆粒污染物，廢水呈暗紅色。企業生產過程中添加的有機原料很少，因此該廢水中有機物濃度不高，一般均低于200mg/L。

由于該企業遠離城市污水處理廠，按環保要求，生產廢水經處理后排入附近地表水，執行《污水綜合排放標準》(GB8978-1996)中的一級排放，具體指標見表1。根據企業自身制定的要求，廢水經處理后鍶指標控制在50mg/L以內。

表1 廢水水質及排放標準



項目	pH	SS (mg/L)	CODcr (mg/L)	鍶 (mg/L)
原水水質	11-12	600-800	<200	1600-2000
排放標準	6-9	70	100	50



2.1 處理方法的選擇

因現行國家標準中尚未對廢水中鍶的排放濃度進行控制，國內很少有類似的工程實例可參考，前期企業委托設計單位進行了大量調查研究，日方也提供了在日本的同行業同類廢水處理的一些成功案例，在此基礎上歸納確定了以下3種方法，進行實驗室的對比驗證試驗。

(1)、酸析處理生產廢水

利用鍶離子與硫酸根離子易形成穩定的硫酸鍶沉淀的化學反應原理，采用投加濃硫酸的方法對生產廢水進行處理。

(2)、蘇打法處理生產廢水

利用鍶離子與碳酸根離子易形成穩定的碳酸鍶沉淀的化學反應原理，采用投加碳酸鈉的方法對生產廢水進行處理。

(3)、石灰蘇打軟化法

利用在水中溶解的鈣發生碳酸鈣沉淀時可與水中鍶相作用，產生共結晶和結晶沉渣的吸附作用，發生共沉淀的化學反應原理，采用投加碳酸鈉和氫氧化鈉的方法對生產廢水進行處理。

2.2 實驗過程及結果記錄

實驗在某大學科研室進行，實驗主要針對廢水中所含大量的穩定鍶以及其經物化處理后的結果進行測定。實驗中所用的原水樣均為企業提供的生產廢水，原水中的鍶濃度統一為1930mg/L。實驗時在每個燒杯中均取1L原水，在攪拌情況下分別往燒杯內滴加一定量的藥劑溶液進行反應，使水樣中的鍶離子形成沉淀顆粒，靜置沉淀后過濾，并測定濾過液體中的鍶含量。為確保實驗的有效性和準確性，分別進行了三組實驗，其中兩組做平行實驗。

實驗結果記錄匯總?cè)缦拢?/p>

1、采用酸析法能夠有效的去除廢水中所含穩定鍶。當pH值到達1.14、1.06和0.98時，去除率分別達到95.1%、97.6%和97.4%。因此初步判斷pH=1.00為反應的最佳條件。

2、采用蘇打法能夠有效的去除廢水中所含穩定鍶。當投藥量為1g/L、2g/L、3g/L、4g/L時，去除率分別達到51.0%、97.3%、99.9%和99.9%。因此當碳酸鈉的投藥量為3g/L時，可以獲得穩定鍶的最佳去除效率以及最大經濟效益。

3、采用石灰蘇打軟化法不能有效的去除廢水中所含穩定鍶。

①投藥比為碳酸鈉：氫氧化鈣=1.5：1的情況下：

a.投藥順序?yàn)闅溲趸�鈣 + 碳酸鈉，投藥量分別為0.67g/L和1g/L時，去除率為40.6%。

b.投藥順序?yàn)樘妓徕c + 氫氧化鈣，投藥量分別為2g/L和1.33g/L時，去除率為75.4%。

②投藥比為碳酸鈉：氫氧化鈣=1：1的情況下：

投藥順序?yàn)闅溲趸�鈣 + 碳酸鈉，投藥量均為1g/L時，去除率為36.8%。

2.3 實驗結果分析及廢水處理工藝確定

硫酸鍶和碳酸鍶均為微溶于水的化合物，所以酸析法和蘇打法均能有效的去除廢水中所含的穩定鍶。據查，在18～25℃時，碳酸鍶和硫酸鍶的溶度積常數Ksp分別為1.1×10-10和3.2×10-7，可見碳酸鍶的溶度積常數比硫酸鍶更小，所以蘇打法的除鍶效果更佳，且由于原廢水為堿性，蘇打法在堿性條件下即可獲得最佳的除鍶效果，而酸析法則需先加入大量的硫酸將pH值從12調至1，為了達標排放，最后排放前還需將pH值回調至7左右，造成一定程度上的藥劑浪費。

石灰蘇打軟化法雖然也是除鍶的最佳方法之一，據相關資料記載，即使在實驗條件達不到碳酸鍶的溶度積時，大部分鍶(濃度低于3.1mg/L)還是可以自溶液中除掉。這個事實可以用鍶的離子鉆入碳酸鈣晶體，并形成碳酸鍶和碳酸鈣的混合晶體來解釋。但是對于該種廢水除鍶效果卻不理想，原因可能是由于該廢水中含有大量的氯離子。因?yàn)樗�的陰離子成分會影響水的石灰蘇打軟化，水中存在氯化物時，表現出的抑制作用最大。石灰蘇打軟化法可能在處理含微量鍶離子的廢水時更有優勢。對于處理該企業的含鍶廢水并不是最合適的方法。

因此，基于實驗結果及經濟效益的考慮，最終確定采用蘇打法對該企業的含鍶廢水進行處理。

3 廢水處理工藝流程

廢水收集進入車間集水池，集水池入口設置格柵，攔截一些大的懸浮物如塑料袋、雜物等，以防止后續管道和水泵堵塞;集水池廢水經潛污泵輸送至廢水處理站綜合廢水調節池，調節水量、均化水質，調節池底部設置穿孔曝氣管;然后由臥式離心泵提升進入絮凝反應池，絮凝反應池采用三格式機械絮凝形式，在第一格入口處投加碳酸鈉藥劑，碳酸鈉與鍶離子反應生成碳酸鍶顆粒，該反應在堿性條件下更徹底，因此利用廢水本身的高堿性，直接投加碳酸鈉即可充分與鍶反應生成絮體。由于原廢水pH值超標，因此在第二格入口先投加稀硫酸調節pH值至9以內，確保出水pH值達標。為了達到更好的絮凝效果同時去除廢水中存在的其它污染物，在第二格中投加絮凝劑PAC。在第三格入口處投加助凝劑PAM,促進礬花進一步成長，使形成的絮凝體大而密實便于后續沉淀的進行。絮凝反應池第三格出水自流進入沉淀池進行固液分離。沉淀池采用中心進水周邊出水形式的輻流式沉淀池。廢水自池中心進入，經穩流桶穩流布水后沿徑向以逐漸變小的速度流向周邊，在池內完成沉淀過程后，上清液通過池子周邊的出水堰收集后流入排放口排放。底部沉積的污泥通過刮泥機收集進入污泥斗，并由排泥泵抽送至污泥濃縮池，污泥濃縮池內設攪拌機，防止污泥長期放置后板結。濃縮池定期排放上清液，濃縮后污泥由污泥泵提升進入廂式壓濾機進行壓濾，濾液回流至調節池，泥餅外運處置。

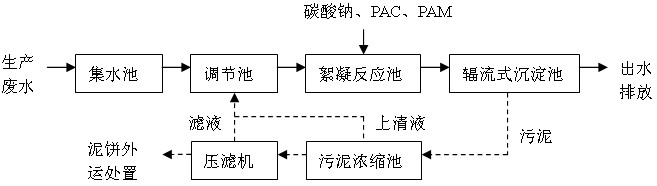

圖1 廢水處理工藝流程

4 主要構筑物及設備

(1)調節池

鋼混結構，池尺寸8.5m×5.5m×5m，有效容積200m³，HRT(停留時間)為5h。配套羅茨鼓風機一臺，型號SSR65。

(2)絮凝反應池

鋼混結構，池尺寸6.3m×2.3m×4m，有效容積30m³，單格HRT為15min。內設折槳式攪拌機3臺。

(3)輻流式沉淀池

鋼混結構，池尺寸Φ8mx4m，表面水力負荷0.8m³/㎡.h，內設懸掛式中心傳動刮泥機一臺，型號：XZG-8。配套排泥泵2臺，型號40KFJ-20型離心襯膠泵。

輻流式沉淀池內設置污泥回流管路，污泥斗內污泥經排泥泵提升后部分污泥通過回流管路接至位于輻流式沉淀池中間的中心穩流桶，使回流污泥與進水混合，通過增加顆粒濃度進一步加強絮凝沉淀的效果，剩余污泥接入污泥濃縮池處理。

(4)污泥濃縮池

鋼混結構，池尺寸3.5m×3.5m×3.5m，有效容積27m³，HRT為5h。配套折槳式攪拌機一臺，污泥泵2臺，型號50KFJ-38型離心襯膠泵，壓濾機一臺，型號XAY-40/800-U，過濾面積40㎡。污泥池內配套攪拌器，通過攪拌可以讓污泥有好的流動性。

5 運行情況

該項目于2006年8月建成并投入調試運行，調試運行成功后，對廢水處理設施進行環保驗收檢測，連續監測2天，每天2次，每次取2個平行樣，處理效果見表2。

表2 污染物去除效果



項目	pH	SS (mg/L)	CODcr (mg/L)	鍶 (mg/L)
集水池（進水）	11.2	680	146	1860
標排口（出水）	7.6	20	69.8	21
去除率	/	97%	52%	99%



監測結果表明：排放口所排放的處理后的廢水中pH值、CODcr和SS均達到了國家廢水排放的一級標準要求。其中鍶的濃度小于50mg/L,達到了企業自身確定的指標，去除率高達99%。目前該廢水站已經連續穩定運行滿5年，各項污染物排放指標均為穩定達標。

根據現場運行情況總結，當廢水水質有波動，廢水中懸浮物和其它污染物相對較少時，絮凝反應池來水中的絮凝體顆粒相對較小較輕，絮體顆粒濃度較小，不宜于下沉，偶有污泥上浮現場，此時開啟輻流式沉淀池的污泥回流系統，進水與底部回流的高濃度的污泥充分混合，使進水中的絮凝體顆粒再次成長變大，污泥上浮現象基本消失，沉淀效果顯著改善。污泥回流系統的開啟時間和頻率可以根據車間來廢水的水質變化情況適時調整。剩余污泥的排放采取間歇式定期排放的方式，穩定運行時一般為8小時排一次泥。

該廢水站產生的污泥基本為碳酸鍶等金屬沉淀物，分子量較高，污泥比重較大，污泥濃度較高，污泥容積產率較低，約為1-2%。污泥壓濾過程中無需投加藥劑，經污泥濃縮池濃縮排放上清液后直接進壓濾機壓濾即可，進泥過程僅需10-15min，壓濾過程極易進行。根據廢水站調試及運行數據記錄，經濃縮后壓濾前的污泥含水率為83-88%，經壓濾后泥餅含水率降至55-60%，泥餅較干，便于堆放及搬運。

6 工程投資及運行成本

該廢水處理工程總投資為220萬元，其中土建投資約為80萬元，設備(含設計、安裝、調試等)投資約為140萬元。不計折舊及維修費，廢水處理直接運行成本為6.55元/m³，其中純堿藥劑費約為5元/m³，占的比重最大，其余為電費0.8元/m³，人工費0.15元/m³， PAC、PAM等其它藥劑費用為0.6元/m³。

7 結論

采用蘇打法去除廢水中的鍶離子，在堿性條件下去除效果顯著，一般需控制pH值在9以上。碳酸鈉的配置濃度為5-10%，冬季時配置濃度易配低一點，防止結晶堵塞管道，加藥量需根據廢水中鍶含量確定，一般需略微過量。反應生成的碳酸鍶為白色致密的微小顆粒，極易沉淀去除，沉淀后污泥濃度較高，比重較大，污泥比阻較低，易于壓濾。壓濾后的泥餅含水量較低，約為55~60%，泥餅中碳酸鍶含量較高，考慮到后期碳酸鍶回收的可能性，企業預留了一定的處理場地。

參考文獻：

〔1〕 孟祥和，鄒國飛.《重金屬廢水處理》.化學工業出版社 環境科學與工程出版中心，2000.17-19

〔2〕 蔡著先，馬德綱譯.《水質放射性污染凈化原理》.中國建筑工業出版社，1980.146-154

〔3〕 芮尊元，羅淑元譯.《實驗室和研究堆的放射性廢水處理》.原子能出版社，1980.63-64

〔4〕 武漢大學.《分析化學》(第四版).高等教育出版社，2000.339-340

〔5〕 DB50 247-2007 重慶市鍶鹽工業污染物排放標準，2007

---
