摘要：為了解決傳統廣播電視網頻道規劃數受空間無線信道影響，高清或3D電視受帶寬制約和光接收機下電纜網射頻指標的問題，實現前端對原TS流進行IP化，傳輸信號由調制到載頻上的TS流信號演進到IP基帶信號，按照廣播方式傳輸IP基帶信號，滿足入戶廣播帶寬為萬兆的需求。結合廣播網、數據網和城域網的接入現狀，對前端廣播電視系統和光纖接收終端電路進行改造優化，提出一種新型廣電下光纖入戶萬兆IP廣播系統的建設方案，采用PON技術，達到萬兆廣播加PON入戶的接入。

　　關鍵詞：光纖入戶;廣電;PON;萬兆IP廣播

　　在光纖入戶三網融合的大趨勢下，各大運營商逐漸向視頻業務發展，互聯網電視OTT和IPTV的雙模融合，對有線電視網絡產生了較大的沖擊[1]。本文提出了一種廣播電視環境下的萬兆IP廣播方案，根本解決了有線電視網絡傳統Cable線入戶的帶寬局限性問題，拓寬了電視業務的支撐能力。

　　1現有數字電視網絡及光纖入戶方案

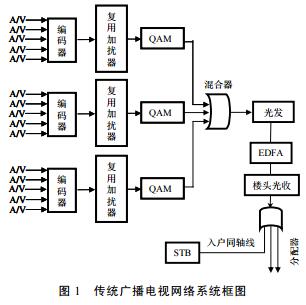

　　傳統廣播電視網絡系統架構如圖1所示。

　　傳統的廣播電視系統通過對音視頻進行編碼和復用加擾，再通過QAM設備調制后輸出可在cable中傳輸?shù)腝AM信號，最后經過光發和入戶分配器到用戶終端。

　　通過對傳統廣播電視網絡系統架構的分析，可以得出現有廣播系統存在的問題[2]：

　　(1)受空間無線頻道影響，實際頻道數遠小于規劃頻道數;

　　(2)因規劃的帶寬為1000M，后期向高清或3D電視發展時無法滿足帶寬需求;

　　(3)光接收機以下為電纜網，射頻指標的影響較大。

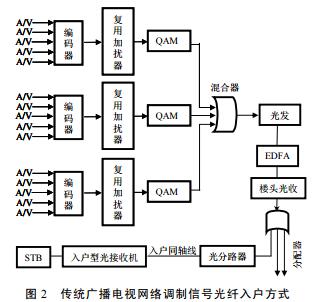

　　基于傳統廣播電視網絡調制信號實現光纖入戶的方案如圖2所示。

　　現有數字電視網絡的傳輸原理是把信息調制到載波上進行傳輸，被調制載頻的包絡為所要傳輸?shù)男盘?hào)，被調制的載頻在導體上傳輸。導體可以是金屬線纜、光纜等。無線傳輸時的介質為空氣。分配機制是無源分配，是功率分配，而不是帶寬分配，所以發端到入戶帶寬相等。由于發端和收端有約定，發端把信息調制到規定好的頻點上，收端按規定的頻點接收，并進行解調解碼即可獲取所要的信息。

　　對圖1和圖2進行比較可以看出，光纖入戶前，前端對TS流進行復用并調制到載頻上傳輸，載頻指標決定傳輸鏈路指標。光接收機在小區或樓頭，光接收機下為電纜網，同軸線入戶。入戶廣播帶寬為860兆。光纖入戶后，前端和光纖入戶前一樣，傳輸信號仍然是調制載頻。載頻指標決定傳輸鏈路指標。光接收機小型化后入戶。實現了光纖入戶，但和電纜網相通，入戶廣播帶寬為860兆。

　　由此說明，基于傳統數字電視系統架構可實現光纖入戶，但其技術指標和傳輸帶寬仍然是原電纜網的技術和傳輸帶寬，仍然存在傳輸鏈路指標要求和最高帶寬限制的問題。

　　采用PON+RF調制技術實現光纖入戶，沿用了目前HFC的技術，并沒有發揮光纖介質的帶寬優勢，對未來4K/8K超高清、大帶寬節目的傳輸支持存在不足。采用PON的IPTV方式實現光纖入戶，實現了全I(xiàn)P的雙向化傳輸。但直播節目與寬帶業務共享下行帶寬，會造成直播節目和寬帶業務之間互相侵占帶寬;同時，由于用戶整體有效靜態帶寬小，也無法支持超高清和4K節目的100%用戶覆蓋，無法保障廣播效果[3]。

　　2萬兆IP廣播光纖入戶設計要點分析

　　為滿足全業務IP化接入策略，萬兆IP廣播光纖入戶方案應當符合網絡建設架構簡單化、技術體系標準化、信號傳輸IP化、接入網絡無源化的特點[4]。

　　第一，對要傳輸?shù)膹V播電視信號進行IP化，但不采用IPTV的單播或組播方式，而是對IP化的廣播電視信號仍按有線電視廣播模式傳輸。

　　第二，在光網絡條件下，對IP化廣播電視信號取消原有同軸網有線電視傳輸系統電信號層的調制解調環節，對IP化廣播電視信號進行直接廣播方式傳輸。從而保留和利用了有線電視網絡的廣播特性，直播頻道的播出仍然保持廣播功能。

　　第三，在光纖終端接收機中，研發一個接收電路，相當于原來有線電視接收終端的高頻頭，在IP廣播電視信號中選擇用戶想要收看的廣播電視節目。

　　第四，雙向通道，不考慮EOC、CMTS、CDOOSIS等技術，直接采用PON技術，達到萬兆廣播加PON入戶。

　　3萬兆IP廣播系統建設方案

　　3.1數字電視系統前端改造

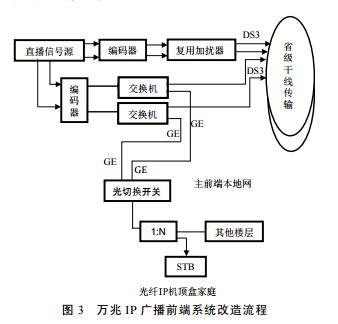

　　萬兆IP廣播前端系統改造整體流程如圖3所示。

　　通過搭建新的萬兆IP廣播平臺，對編碼器輸出、核心交換機、中間件交換機、EPG交換機、CA交換機和獨立加擾器進行重新整合。前端不再對編碼后的TS流IP包進行復用，而是以單節目流的方式輸出，并且編碼器輸出端口應為該節目的IP端口號。

　　3.2全業務縣市機房接入

　　VOD平臺業務通過推流交換機至地市節點后則不再沿用IPQAM收流與轉換輸出，直接采用I-TMUX廣播交換機設備，再根據兩纖三波入戶方式對1550nm直播信號和上下行兩波互動寬帶信號進行合波至本地光纖網，至入戶端后可根據芯片的波分模塊對直播信號和互動寬帶信號進行分波[5]。

　　4平臺新舊標準過渡

　　目前，現網數字電視系統條件下推動AVS+、TVOS等新標準只是對編碼格式、操作系統進行了替換，但仍然存在網絡帶寬、傳輸模式未得到改善的問題，因此推進的動力不足。采用新的萬兆IP化光纖入戶方式作為新起點推動新標準，一方面可兼容現網數字電視系統標準，另一方面也能妥善解決舊標準的網絡帶寬瓶頸和傳輸鏈路指標問題。

　　4.1原數字電視平臺下同軸和光纖共存方案

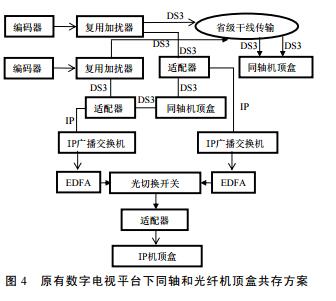

　　基于現有的省級前端系統和縣市前端網實現同軸機頂盒和光纖機頂盒的共存方案，如圖4所示。

　　采用這種方式同樣能夠兼容現網STB和新的IP光纖機頂盒，但入戶廣播帶寬上限仍然為860M，傳輸鏈路指標仍然為原電纜網的技術。

　　4.2新建IP化平臺下同軸和光纖共存方案

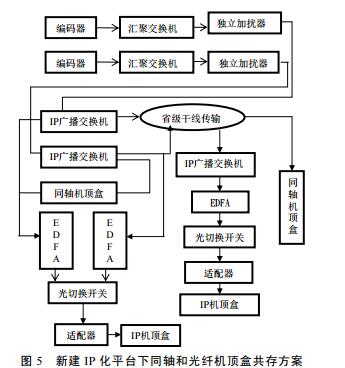

　　新建數字電視IP化平臺下同軸機頂盒和光纖機頂盒共存方案如圖5所示。

　　在新建萬兆IP廣播平臺下對同軸和光纖機頂盒進行兼容，其技術指標和傳輸帶寬不再受限于原電纜網的技術和傳輸帶寬，有效提高了接入端的服務提供能力[6]。

　　5結束語

　　為了解決廣電網絡光纖入戶方案多年來標準不統一的問題，從頭端到終端全部IP化傳輸，對未來融合業務完全支持[7]。從頭端到終端全部無源光網絡，對智慧城市、智能家居提供無障礙傳輸平臺。

　　萬兆IP光纖入戶方案，是廣電網絡的革命性創新，真正體現了傳輸介質光纖化、傳輸機制IP化;同時以廣播網的優勢逆補了IPTV的不足，以IPTV的優勢提升了廣電網絡支持?jǐn)?shù)據業務的能力，真正體現出了廣電實現傳輸海量數據的優勢。

　　[參考文獻]

　　[1]劉志江.三網融合背景下數字電視光纖入戶技術應用探討[J].通訊世界,2016,(3):89-89.[2]歐陽捷.基于全I(xiàn)P的有線電視光纖入戶方案[J].有線電視技術,2016,(3):55-58.

　　[3]李永寧,李憲幫.“寬帶中國”戰略下廣電網絡接入網最佳解決方案[J].有線電視技術,2016,(4):23-24.

　　[4]郭躍龍,季福岳,江艷會,等.淺議廣電網絡在“互聯網+”時代的發展[J].有線電視技術,2016,(2):24-26.

　　[5]劉濤,柳聰敏,趙記吉,等.石家莊廣電網絡對有線電視光纖到戶入戶型光接收機的技術要求[J].有線電視技術,2016,(1):55-56.

　　[6]曾振宇.光纖到戶網絡總體設計思路的探討及實踐分析[J].有線電視技術,2016,(4):55-58.

　　[7]張維麗.光纖接入網建設的探討[J].有線電視技術,2016,(2):43-45.

---
