型鋼支撐在某污水處理廠基坑優化中的應用
摘 要: 以某污水處理廠為工程背景，介紹裝配式 H 型鋼支撐的特點。應用裝配式 H 型鋼支撐對基坑內支撐進行優化，并對優化效果進行評價。結果表明: H 型鋼支撐在工期、經濟效益、施工便利性等方面均具有優勢，可為同類工程應用提供借鑒。
關鍵詞: 裝配式，H 型鋼支撐，基坑優化
1 概述

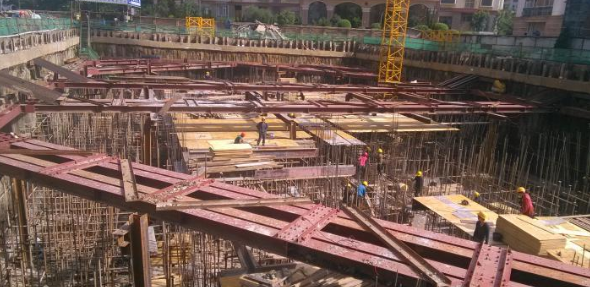

基坑內支撐通常采用混凝土支撐、鋼支撐以及鋼—混凝土組合支撐�；炷林�，施工時需要養護，工期長，拆除時產生大量的廢棄物，廢棄物回收利用率低。相比混凝土支撐，鋼支撐具有自重輕、施工速度快、綠色環保、可重復使用和不產生廢棄物的優點。本文介紹一種 H 型鋼支撐體系，圖1 為該裝配式型鋼支撐圖，該體系由定型 H 型鋼支撐、鋼圍檁、連桿、千斤頂、立柱、托梁等組成，支撐主要構件采用 H400 × 400 × 13 × 21。體系中的 H 型鋼支撐、鋼圍檁、連桿均采用螺栓拼接，輔以千斤頂保持軸力。
該體系具有以下特點，型鋼全部定型化，可重復利用，自由組合，普適性強; 采用全螺栓裝配連接，大幅提高安裝施工精度，便于形成平面桁架，整體性好; 通過自伺服千斤頂實時調節和監測支撐軸力，有效主動控制基坑變形; 該體系可有效應用于深大基坑工程。
2 工程概況
某污水處理廠水池為生物反應池，基坑面積約 15 148 m2 ，基坑周長約 537. 4 m。開挖深度 5. 3 m ～ 7. 45 m。場地現狀為空地，西側道路距基坑最近處為 32 m，北側道路距基坑 55 m，南側道路距基坑 44 m，東側道路距基坑 150 m，周邊無建筑物，場地環境相對簡單�；拥撞恐饕挥冖�-2淤泥質粉質粘土層，土層的力學性質見表 1。
基坑原設計為圍護樁 + 一道混凝土支撐，圍護樁 AB， CD 段采用鉆孔灌注樁，BC，DE，EF，F(xiàn)A 段采用 SMW 工法樁，立柱采用格構柱，設置對撐和角撐，東西對撐上設置混凝土棧橋。圖 2 為混凝土支撐及棧橋布置圖。
基坑典型剖面圖見圖 3，基坑頂部放坡 1 m，然后設置一道混凝土支撐�；拥撞靠拷鼑o(hù)區域采用三軸攪拌樁坑內加固。
該基坑最大挖深 7. 35 m，基坑面積不大，施工簡單，采用棧橋施工，過于浪費。由于該項目工期緊，且處于冬季施工，混凝土支撐及棧橋施工需養護才能進行基坑開挖，施工工期長，且混凝土支撐和棧橋拆除復雜，成本高。
3 型鋼支撐基坑優化
針對本基坑中混凝土支撐的不足，對整個基坑進行優化，內支撐采用裝配式型鋼支撐。根據地勘資料，詳細分析每個鉆孔地層參數，細化圍護樁的區間，鉆孔灌注樁、SMW 工法樁規格型號均與原設計相同。AJB 段采用鉆孔灌注樁，AJ 段取消內支撐采用懸臂樁支護。BKC 段采用 SMW 工法樁，JBK 段采用雙拼型鋼組合角撐，立柱采用 H 型鋼，直接出入土體，在立柱樁上安裝牛腿，在牛腿上安裝托梁，托梁形成鋼支撐的安裝支座; 鋼支撐端頭采用混凝土牛腿，在混凝土牛腿上埋板，在埋板上焊接角鋼，形成鋼支撐安裝的支座。CD 段采用鉆孔灌注樁，KCD 段采用雙拼型鋼組合角撐，立柱、托梁、牛腿均與 JBK 相同。
DEFG 段采用 SMW 工法樁，鋼支撐布置采用一組三拼 H 型鋼構件，支撐端頭采用八字撐，角部采用雙拼角撐。
為了土方開挖方便 GH 段，優化為雙排樁，雙排樁頂部設置冠梁，中間用拉梁板連接前后排樁，形成整體門架支護結構。圖 4 為優化后的型鋼支撐布置圖，圖 5 為優化后的基坑典型剖面圖。
基坑內出土口設置在 AHG 邊，直接設置坡道至坑底， JBK，KCD，DEFG 下部的土方掏挖至無支撐區域，然后運離基坑。本優化方案施工簡單，極大的節省工期和費用。
4 基坑優化后效果分析
1) 工期�；炷林问┕ば枰獕|層、支模板、綁扎鋼筋、澆筑混凝土和混凝土養護等工序，混凝土棧橋和支撐施工步驟基本相同，混凝土支撐和棧橋要形成閉合的受力體系才能發揮支撐作用，從施工到發揮支撐作用時間約 20 d�；炷林魏蜅虿鸪龝r(shí)施工復雜、安全隱患大、廢棄物處理困難、成本高、工期長，同時不利于地下室成品的保護。
型鋼支撐全螺栓裝配連接，鋼構件可在場地內預拼裝，拼裝好的構件直接采用塔吊、吊車安裝即可，工序簡單。安裝完成后，采用千斤頂施加預加力，可快速發揮支撐作用，進行基坑開挖，安裝速度快，可大幅度節省工期。經測算采用型鋼支撐相比混凝土支撐基坑工期節約 20% 以上。
2) 經濟效益�；炷林伟惭b和拆除費用簡單計算如下，混凝土 500 元/m3 ，安裝拆除成本約 1 000 元/m3 ，綜合單價約 1 500 元/m3 ，如拆除時采用靜力切割綜合成本更高。鋼支撐施工費用 1 200 元/t，租賃費 7 元/( t·月) - 1 ～ 8 元/( t·月) - 1 ，6 個月租賃費用約 1 440 元，按 6 個月計算，6 個月每噸鋼支撐費用約 2 640 元。鋼支撐可完全回收，每噸可替換 2. 5 m3 混凝土，每替換 1 m3 混凝土可節約 1 000 元以上。本項目不僅支撐成本大幅度降低且優化節省大量混凝土支撐，取消了混凝土棧橋，產生可觀的經濟效益。
3) 施工便利性�；炷林问┕すば蚨啵枰度攵喙しN協同作業，投入勞動力多，工程量大，施工繁瑣，質量隱患大，給現場的施工帶來諸多不便。拆除時要采用重型機械破除，產生噪聲和大量廢棄物，廢棄物清理不便，安全隱患大。鋼支撐采用全螺栓裝配連接，投入機械、勞動力均較少，安裝精度高，施工速度快，簡單方便，易操作。拆除時，只需釋放預應力，擰下螺栓，采用吊運機械吊離現場即可，安全性高，全部回收，無廢棄物。
5 結語
本文介紹了裝配式 H 型鋼支撐體系及其特點，以某污水處理廠基坑為工程背景，詳細介紹 H 型鋼支撐體系在基坑優化中的應用。1) H 型鋼支撐采用全螺栓裝配連接，施工簡單，速度快，安全可靠，是基坑工程綠色發展的方向。 2) 相比混凝土支撐，H 型鋼支撐在工期、經濟效益、施工便利性等方面均具有優勢，基坑工期節約 20% 以上，每替換 1 m3 混凝土可節約 1 000 元以上。3) H 型鋼支撐可有效控制基坑變形，可應用于房建和市政基坑，為同類工程的設計及設計優化提供借鑒。
參考文獻:
[1] 田惠文，陳新喜，王俊佚，等. 新型裝配式基坑型鋼支撐應用技術[J]. 建筑施工，2017，39( 8) : 1166-1169.
[2] 方興杰，孫 旻，王 浩，等. 基坑雙拼雙層 H 型鋼支撐施工 技 術 與 效 果 評 價[J]. 施 工 技 術，2019，48 ( 18) : 95-98.
[3] 冉岸綠，孫 旻，王 浩，等. 新型 H 型鋼支撐工程應用淺析[J]. 施工技術，2018，47( S4) : 52-55.
[4] 汪海生，陶言祺. 裝配式 H 型鋼支撐在超深厚軟土基坑中的應用[J]. 水運工程，2020( 11) : 161-165.
[5] 胡 琦，何品品，方華建，等. 預應力型鋼組合支撐在大跨度基坑中的應用[J]. 建筑施工，2019，41( 12) : 2109-2110，2126.
