摘 要: 注射泵已廣泛配套應用在工業設備或?qū)嶒?yàn)室分析儀器中，實現液體樣品及試劑的準確計量、傳輸、稀釋和分配。詳細介紹了注射泵在分析儀器設計中的選型方法和常見故障處理方法，對實驗室分析儀器的設計和使用具有非常重要的指導價值和借鑒意義。

　　關鍵詞: 注射泵; 選型方法; 故障處理

　　0 引 言

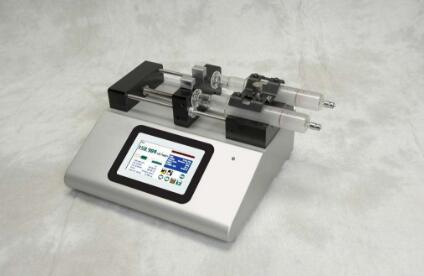

　　注射泵是一種液體計量和傳輸機構，它具有結構緊湊、高性能、高可靠性、高精密度等優點，已廣泛配套應用于實驗室分析儀器及樣品前處理設備中，實現液體樣品的準確計量、傳輸、稀釋和分配。目前，注射泵作為液體計量的關鍵部件，在原子吸收分光光度計、原子熒光分光光度計、液相及氣相色譜儀等液體進樣的儀器中的應用非常普遍。注射泵的技術和性能指標的好壞，直接決定著分析儀器測試指標的精度和運行的可靠性。實驗室分析儀器中常用的是推拉式單通道注射泵。詳細介紹了注射泵在分析儀器設計中的選型方法和常見故障處理方法，對實驗室分析儀器的設計和使用具有非常重要的指導價值和借鑒意義。

　　1 注射泵的結構和工作原理

　　1.1 注射泵的結構注射泵的結構如圖 1 所示。注射泵的核心元件是注射器。注射器在步進電機的驅動下，帶動同步帶和絲桿傳動，完成注射器的推拉動作，實現吸液和排液功能[1-2]。步進電機上的編碼器用于位置反饋。注射閥為兩位三通閥，具 有 1 個 “NO”，1 個 “NC”口和 1 個“COM”，閥芯在步進電機直接驅動下完成閥口轉換。通常，COM”直接或通過管路與注射器的注射口相連，“NO”和“NC”口一端與待吸樣品或試劑相連，另一端與分析儀器的檢測器相連。

　　1.2 注射泵的工作原理

　　注射泵的工作原理如圖 2 所示。注射泵的工作過程包括吸液和排液兩個過程。吸液時，注射閥的“NO”口與“COM”口連通，步進電機推動注射器的活塞桿向下運動，把液體樣品吸入注射器或與注射器相連的管路中。排液時，注射閥切換位置“COM”口與“NC”口連通。步進電機推動注射器的活塞桿向上運動，將吸入的液體樣品通過注射閥的“NC”口輸送給至分析儀器以供檢測。

　　2 注射泵的選型步驟

　　注射泵在選型時需要考慮以下因素: 計量范圍 ( 或線性范圍) ; 計量精度及分辨率; 計量準確度; 計量重復性; 液體中的化學成分及其特性，如酸堿性、腐蝕性、是否為有機溶劑等; 液體的流量、壓力; 使用壽命等。具體的選型步驟:

　　( 1) 根據一次進樣體積選擇注射器規格注射器的規格應與進樣體積相匹配，根據儀器所需一次進樣體積的大小，確定注射器的規格。常見的注射器規格有 100 μL、500 μL、1 mL、5 mL、10 mL。否則，容易產生較大的體積誤差。

　　( 2) 根據介質的特性選擇注射泵接液部位材質實驗室常用的液體試劑都具有一定的酸堿性、化學腐蝕性或?yàn)橛袡C(jī)溶劑，接液部位的材質不得與介質發生反應或干擾分析結果�；瘜W(xué)分析常用的注射器針筒采用硼硅酸鹽玻璃，活塞采用聚四氟乙烯，注射閥閥體采用聚三氟氯乙烯，保證注射泵具有很高的耐化學腐蝕性和較長的使用壽命。如果計量的液體為有機溶劑，可以考慮 PEEK 材質的注射閥和注射器。 PEEK 材料具有優異的機械性能、耐化學品腐蝕、耐有機溶劑，但價格較貴。

　　( 3) 根據設計空間選擇注射泵額定行程，根據進樣精度選擇注射泵的行程分辨率目前，市場上標準的注射泵的額定行程分為 30 mm 和 60 mm 兩種。根據預留的設計空間選擇采用 30 mm 或 60 mm 行程的注射泵。注射泵的行程分辨率有: 0.01 mm /步、0.03 mm /步、0.06 mm /步等規格，需要根據化學測試過程中的進樣精度要求合理選擇。

　　3 注射泵的常見故障和處理方法

　　注射泵的常見故障主要有: 注射器腐蝕、注射器內產生氣泡、液體管路滲漏、液路交叉污染等。

　　( 1) 注射器腐蝕問題原因: 具有腐蝕性的液體樣品直接進入注射器內或揮發性腐蝕樣品的揮發氣體進入注射器內，造成注射器腐蝕。處理方法: 注射器與注射閥的“COM”口之間用一段較長的聚四氟管連接，保證吸液時，樣品不進入注射器，而是充滿在連接管中[3]。

　　( 2) 液體管路滲漏問題注射器筒體滲漏、管路接頭處滲漏。滲漏的原因有: 樣品結晶，造成注射器密封不嚴; 注射器安裝固定后不呈垂直狀態造成活塞磨損嚴重或針筒及注射閥產生裂紋; 排液時注射速度過快，管路接頭未擰緊等[4]。處理方 法: ①裝 配 校 正，保 證 注 射 器 固 定后在運動過程中不產生附件應力; ②在 注 射 器 活塞底部固定螺帽和金屬墊中間加彈性固定墊，吸收振動; ③設計專用的手?jǐn)Q接頭擰緊工裝，確保接頭擰緊[5]。

　　( 3) 注射器內部產生氣泡注射器內產生氣泡影響進樣的準確度，從而影響測試結果。氣泡產生的原因主要有: ①樣品內部產生氣體。處理方法: 用脫氣機或超聲波清洗機脫氣，或者將蒸餾水加熱除氣; ②注射器內壁及活塞不潔凈造成清洗液表面張力的改變，產生了氣泡。處理方法: 定期用稀鹽酸、稀硝酸、蒸餾水或有機溶劑清洗注射器的針筒內壁和活塞; ③活塞密封環漏氣。處理方法: 更換密封環或更換注射器; ④管路接頭處漏氣。處理方法: 增加密封圈。

　　4 結 語

　　注射泵是常見的液體計量裝置，在實驗中合理使用注射泵能夠精確地控制各種試劑的使用量，并可以大大減輕工作人員的勞動強度。詳細介紹了注射泵在分析儀器設計中的選型方法步驟和實際應用過程中的常見故障及處理方法，對儀器的設計人員和使用人員具有重要的借鑒意義。

　　參考文獻:

　　[1] 沈亞斌，張晨東，趙 濤.基于 HMI 多通道注射泵控制系統的設計[J].自動化儀表，2014( 8) : 52-55.

　　[2] 汪寶亮，汪 諍.含有推力保護 PLC 控制的恒流量輔助注射裝置研發[J].機械研究與應用，2014( 203) : 80-83.

　　[3] 孫生才，張 冰.液相色譜的故障排除———自動進樣器的維護[J].色譜，1998，16( 1) : 35-37.

　　《注射泵在儀器設計中的選型方法和故障處理》來源：《機械研究與應用》，作者：馮小麗。
