摘要：預應力鋼筋混凝土結構能改善性能、擴大功能，還能夠節約鋼材、木材、水泥，延長壽命，并具有耐火、耐高壓、耐腐蝕、抗疲勞與抗震等優點，是當代工程建設中一種重要的結構材料，也是土建工程的一種高新結構技術。本文對預應力施工工藝的優化進行了探討。
　　關鍵詞：預應力鋼筋混凝土；張拉機；施工
　　前言
　　在預應力施工過程中，材料及各工序必須嚴格按照設計要求和相關標準、規范、規程操作，以保證完工后板梁的尺寸、變形、性能等達到設計要求，確保施工質量。下面對板梁施工工藝流程中的若干影響預應力質量的工序進行分析。
　　1現行預應力施工機具
　　空心板梁采用后張有粘結預應力施工方法，在經過鋼筋制作及鋼筋網鋪設、預應力筋制作穿束及波紋管鋪設、安裝模板、澆筑混凝土等工序，鹼強度達到設計強度后，即可進行預應力鋼絞線的張拉，并按要求采用兩端分級張拉。預應力施工機具有預應力張拉設備、穿束設備、灌漿機械及其他輔助設備等。
　　張拉設備是制作預應力混凝土構件時，對預應力筋施加張拉力的專用設備。目前使用的有各類液壓拉伸機(由高壓電動油泵、液壓千斤頂、連接油管三部分組成)、電動或手動機械張拉機和電熱式預應力張拉機等，其中最普遍使用的是液壓拉伸機。但是隨著預應力技術的發展，液壓拉伸機的發展顯得滯后很多。
　　2現行預應力施工工藝的分析
　　預應力筋張拉施工是預應力混凝土結構施工的關鍵工序，張拉施工的質量直接關系到構件的質量和安全。張拉施工前應精心組織、策劃，做好各項施工準備工作，以保證張拉施工順利進行。
　　這種張拉方法及雙控法是現在普遍采用的方法，但它存在不少缺點，首先，設計要求的張拉順序，即各預應力筋施加應力的先后已考慮到了在預應力施加過程中對梁體的變形影響及其對各束鎖定后錨下應力的影響，但對應力施加過程中梁體變形的發展及最終梁體線型、變形量及其對錨下有效預應力大小的影響無法確定;其次，雙控法通過油泵油壓表讀數及鋼絞線伸長值來控制張拉力，但由于油泵油壓表自身穩定性和精度、油泵到油管再到千斤頂?shù)哪ψ韬蜕倭啃孤┘皦毫ρ爻虛p失、壓力油表和預應力筋伸長量的測量讀數誤差、預應力筋初張拉伸長量測量的影響、各處摩擦力的不確定性，以及預應力筋松弛、混凝土收縮徐變、錨具變形、各受壓部件及構件彈性壓縮等對油壓和伸長值關系的影響等原因，實際上油泵油壓與預應力筋伸長值之間的關系不簡單地就是線性彈性變形關系。因此，雙控法無法有效控制張拉應力及放張后錨下有效預應力，只能作為一個粗略的校驗方法，不能單純將它就作為預應力施工中確保張拉控制應力的方法:最后，雙控法受張拉機具的精度、人為因素影響較大，如張拉機具的標定精度、油壓表的精度和穩定性、油泵的性能和閥體的控制精度等都影響張拉控制應力的精度，另外人為控制張拉及測量也影響到張拉質量。
　　3預應力施工工藝優化
　　3.1新型張拉機具簡介

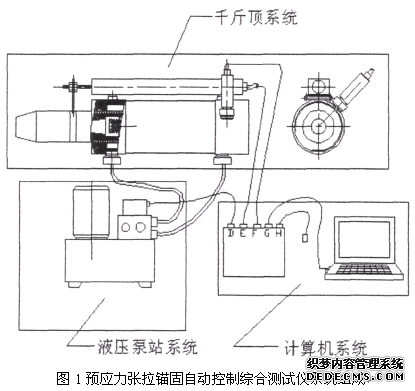

　　該儀器在現有傳統張拉機具的基礎上，根據虛擬儀器原理(將計算機技術與測量技術結合，充分利用計算機的資源實現普通測量儀器不能實現的容量大、復雜處理分析、數據管理、通訊及顯示直觀、易于升級的能力)，采用計算機自動控制，對油泵進行了自動化設計，對千斤頂進行了適用性改進，并進行了自動控制系統軟硬件開發和系統集成及優化。它由液壓泵站系統、千斤頂系統、計算機控制系統組成，該儀器的系統組成如圖1所示。

　　預應力張拉錨固自動控制綜合測試儀是一利，新型張拉及檢測儀器，能精確控制張拉力，精度達到1%,(控制精度和重復精度)。由于它是單根張拉，故適應性極廣，可對各種不同根數的錨束進行張拉，以單頂代替多頂或大頂，大大減輕了施工張拉設各的規格品種。另外作為有效預應力檢測設備，能準確測出單根和整束絞線的錨下有效預應力，精度達到1%。
　　3.2研究中擬采取的幾種預應力張拉工藝初步分析
　　施加預應力的方式很多，主要涉及預應力筋的張拉順序和張拉程序。對于預應力筋的張拉順序(即各預應力筋施加預應力的先后)，應使構件及結構受力均勻、同步，不產生扭轉、側彎，不應使混凝土產生超應力，不應使其他構件產生過大的附加內力及變形等。因此，無論對結構整體，還是對單個構件而言，都應遵循同步、對稱張拉的原則。此外，安排張拉順序還應考慮到盡量減少張拉設備的移動次數;對于張拉程序(即所施加的預應力是采用一步還是分級、分批、分期、分段張拉到設計張拉控制應力)，應保證混凝土獲得必要的預壓應力，使預應力損失值不超過允許值，便于控制最終張拉控制應力及使各索受力盡量均勻，使混凝土構件的應力及變形符合設計要求，各預應力筋(束)工作在規定應力范圍內，以發揮材料的最大強度。
　　在空心板梁的預應力施工工藝對變形影響的分析研究中，我們通過理論分析、有限元計算及模擬，擬對以下幾種預應力張拉工藝:多點同步分級張拉工藝、兩端張拉工藝、一端張拉工藝等三種張拉工藝進行分析。由于上述三種張拉工藝基本上涵蓋了現有張拉工藝的基本張拉順序和張拉程序，并在理論和計算基礎上提出了理論上優化的張拉工藝—多點同步分級張拉工藝，通過對這三種張拉工藝的分析，可深入了解張拉工藝對空心板梁預應力施工的有效預應力、各索受力均勻性及梁體變形和性能的影響，進而提出最佳張拉工藝，優化預應力施工工藝。
　�、俣帱c(diǎn)同步分級張拉工藝
　　多點同步分級張拉工藝是在空心板梁的預應力張拉時，在每批將每束錨中的一根鋼絞線，同時分級張拉到張拉控制應力。在分批張拉時，每批所選擇的每束錨中的鋼絞線位置應以梁的端面垂直中線左右對稱。這樣使得空心板梁在施加預應力的過程中受力均勻、對稱且同步，不產生扭轉、側彎，不會在錨下等部位產生超應力及過大的附加內力和變形;在施加預應力后，各索受力均勻性高，不會發生像傳統逐根張拉時，先張拉的預應力筋的應力受后張拉預應力筋應力的影響而增加不均勻度，這樣保證了竣工后梁體的錨下有效預應力值、各索力的均勻性和良好的線型;同時這種張拉工藝可模擬梁體營運中的有效預應力狀態，以評估張拉工藝對梁體變形及性能的影響。
　�、趦啥藦埨�工藝
　　兩端張拉工藝是用張拉設備對預應力筋兩端同時同步或先一端在另一端張拉的工藝，適用于較長的預應力筋束。對于兩端同時同步張拉工藝，它對梁體兩端對稱同步施加預應力，有利于梁體變形及預應力筋應力左右對稱，減小了預應力損失，但占用設備多，實施難度較大;對于兩端先后張拉工藝，雖然兩端錨下有效預應力可達到相等，但由于沿程摩阻的影響，沿程應力左右可能不對稱，梁體變形左右也不一定對稱。
　�、垡欢藦埨�工藝

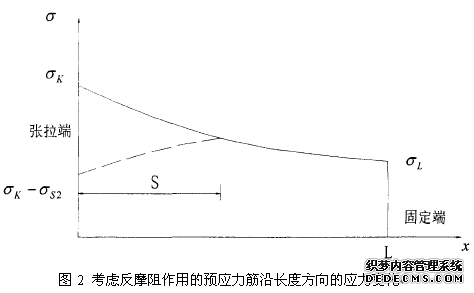

　　一端張拉工藝就是將張拉設備放置在預應力筋一端的張拉形式.在孔道壁光滑(如金屬波紋管孔道)、孔道長度不很長、管道曲率半徑較大，及錨具回縮應力損失較小的情況下，一端張拉比較有利，而且它張拉次數少，施工簡便，成本底，更能滿足結構的特殊要求。但需進行合理準確地計算孔道反摩阻和預應力筋的滑動。采用一端張拉時，由于管道的摩阻作用，摩阻力集中在一端的錨、夾具和千斤頂上，朝固定端或跨中方向預應力筋的拉應力有所降低，如圖2所示。預應力鋼筋錨固后，由于錨具變形、鋼筋回縮和接縫壓密引起的預應力損失，由于管道反摩阻的影響，在張拉端最大，沿構件的長度方向逐漸減小，最后至零。1)假定錨固后預應力的損失影響長度S≥L/2，這說明跨中應力受到了鋼筋回縮等的影響而有所減小，張拉端錨固后的應力小于固定端的應力，可采用一端張拉，再進行補張拉;2)假定錨固后預應力的損失影響長度S<L/2，這時張拉端錨固后的應力大于固定端，一般采用兩端張拉，若仍采用一端張拉，需在另一端進行補張拉。
　　4預應力施工多點同步分級張拉工藝試驗
　　4.1試驗過程
　　①多點同步分級張拉工藝試驗
　　在空心板梁混凝土澆筑達到設計強度后，即可進行張拉預應力鋼絞線。我們采用經過理論分析、有限元分析模擬得出的理論最優張拉工藝—多點同步分級張拉;張拉機具采用“預應力張拉錨固自動控制綜合測試儀”;張拉時單端張拉，另一端再進行補張拉，每一批每束中對稱各選擇一根，同步張拉;張拉程序?yàn)榉旨墢埨�，每批張拉時，按30%瓜(78KN),50%C130KN),75%(195KN)(瓜為鋼絞線抗拉強度標準值:1860MPa)分三級，前兩次各保壓停頓1分鐘，到達75%錨下控制應力時，保壓停頓5分鐘后同步放張錨固。
　　張拉工藝試驗中，在前端張拉完畢后，用“預應力張拉錨固自動控制綜合測試儀”對后端各預應力筋的錨下有效預應力進行檢測，再用和前端相同的張拉順序、張拉程序進行補張拉，然后對完成張拉的梁體前端各預應力筋的錨下有效預應力進行檢測。在梁體前后端張拉中，每一批的每一級保壓停頓時均記錄各應變測點的應變值和變形測點的變形值。
　　②現行實際張拉工藝試驗
　　在采用多點同步分級張拉工藝張拉試驗完畢后，為了進一步從試驗中獲得現行工程實際應用的張拉工藝對梁體變形影響的情況，我們將預應力卸除，由空心板試驗梁的承制單位按現行實際張拉工藝進行了預應力張拉。由于在多點同步分級張拉時，梁體混凝土己經發生了收縮徐變，甚至可能己經出現了肉眼無法辨別的裂縫，錨具己經產生了變形，鋼絞線也發生了一定的松弛等情況，這些都對各材料的力學、物理性能以及梁體的實際力學性能產生了無法精確估計的影響，因此應變測試己無意義，但從梁體變形(反拱、側彎、扭轉等)的量級、趨勢角度來看是有一定意義的，這也為驗證現行實際張拉工藝的有限元模擬結果提供了有一定參考價值的對比數據。
　　采用工程實際張拉工藝張拉時，張拉機具為ZB4-500油泵和扁錨專用千斤頂(一束整體張拉);采用兩端張拉;張拉程序?yàn)橐淮握�體張拉到100%保壓停頓5分鐘，不分級。在每次張拉到100%保壓停頓和放張錨固后記錄梁體變形測點的變形值。
　　4.2試驗結果
　　(l)從試驗得出的多點同步分級張拉工藝反拱、側彎及扭轉數據及對比圖，可看出在這片試驗空心板梁的制作中存在著一些問題，因?yàn)槎帱c(diǎn)同步分級張拉工藝是對空心板梁左右對稱均勻施加預應力，不應有明顯的測彎和扭轉發生。這可能是由于施工中混凝土澆筑時左右搗實度不同及施工差異;另外制作場地一側有較強日照，另一側背光，沒有采取任何混凝土保養措施，這也可能造成左右混凝土性能差異;在查找原因時，也發現左右立面厚度尺寸不同，右立面厚約4mm。對于這種情況，在試驗數據與有限元計算數據的對比分析時，對于多點同步分級張拉工藝忽略它:對于工程實際張拉工藝，在試驗數據中將多點同步分級張拉工藝試驗的扭轉、側彎數值減去，作為其實際試驗值。
　　(2)對于反拱，在有限元非線性分析中，可看出，在大約靠近端部L/8處起拱并逐漸向兩端及中部擴展，拱度不很大，在最后一級荷載時，中部才拱起達到最大值，同時其它部位的拱度也達到其最大值;而試驗結果則顯示各部位的起拱都是從第一級荷載開始逐漸起來:不同張拉工藝的最終反拱線型相同。上述起拱情況不同可能是有限元分析中的某些理想假設所致。另外，兩種同步張拉工藝的試驗及有限元計算的反拱度均大于非同步張拉工藝的反拱度，這與梁體在不同預應力施加順序下的動態受力情況及承壓區裂縫的生成和發展有關，如后施加的預應力對先施加的預應力的影響等，這說明對稱同步張拉工藝對空心板梁的動態受力更好。
　　參考文獻
　　[1]楊宗放方先和編著.現代預應力混凝土施工.第一版.中國建筑工業出版社.2003年6月
　　[2]傅溫主編.高效預應力混凝土工程技術.第一版.中國民航出版社.1996年4月
　　[3]魏承景等編著.預應力混凝土施工.第一版.冶金工業工業出版社.2006年10月
　　
