摘要：本文結合工程實例,詳細闡述了高層建筑上部結構平面很不規則、荷載分布不均勻時,導致筏板基礎形心與上部結構重心偏心距很大的情況下樁-筏基礎設計要點,通過采取不均勻布置摩擦樁,采用樁土共同作用的復合基礎調整基礎承載力中心,從而使其與上部結構重心基本重合。實踐證明,該設計措施取得了較好的效果。
　　關鍵詞：樁-筏基礎；不均勻布樁；樁土共同作用
　　1引言
　　建筑常見的基礎形式有以下幾種：1）獨立基礎；2）條形基礎；3）樁基礎；4）筏板基礎；5）箱形基礎。其中筏板基礎整體剛度較大，能有效地調整基底壓力和不均勻沉降，適用于高層建筑的各類結構。筏板基礎的形心宜與上部結構豎向永久荷載的重心重合。筏板基礎設計需要根據地基土質條件、建筑結構形式、柱距、荷載大小以及施工等條件來綜合考慮基礎的布置，筏板基礎的厚度一般情況根據樓層的高度，筏板的計算跨度，建筑的功能使用荷載等情況來確定。
　　樁-筏基礎是樁基和筏板基礎的合稱，樁基不是結構，是地基，而筏板是結構的組成部分，是基礎。當筏板基礎下的天然地基承載力或者沉降變形不能滿足設計要求時，在筏板下布置適量的樁形成樁-筏基礎是設計人員通常做法。但在樁-筏基礎的設計中，地基與基礎共同作用的影響因素很多，設計難度較大，地基的沉降控制尤為重要。因此樁筏基礎設計應在科學合理的基礎上進行優化，提高技術含量，在保證結構安全的前提下節約工程造價。
　　2工程概況
　　某商住綜合樓工程，地上16層，其中裙樓3層，地下2層，框支剪力墻結構,總建筑25560m2。擬建場地從上至下分別雜填土、粉質粘土、礫砂、粉砂、粉質粘土、礫砂、殘積土、強化泥巖、中風化泥巖。粉砂位于基底0.5～1米，厚2～3米，中風化巖位于基底約27～28米�？辈鞎r測得穩定水位高度為基底以上0.5米。由于地質條件比較復雜，故應對地基基礎設計方案進行綜合分析，采用一個既安全又經濟的設計方案。
　　3基礎設計方案分析與選擇
　　初步設計時擬采用人工挖孔樁基礎，持力層為中風化泥巖。但地勘報告表明：基底以下存在較厚的粉砂層及礫砂層(礫砂粒徑不大),且地下水位較高。人工挖孔樁施工過程中會出現涌砂現象，且樁端持力層較深，樁長可能接近規范限值30米的要求，人工挖樁很不安全。綜合各方意見，經研究擬采用筏板基礎。
　　雖筏板基礎持力層為礫砂層，承載力較高；但基底以下0.5~1米的粉砂層承載力較低,存在軟弱下臥層。經初步計算該層修正后的地基承載力特征值不能滿足設計要求，且基礎平均沉降量、整體傾斜超過了規范限值。為提高地基承載力、控制基礎沉降，必須在筏板下布樁，采用樁-筏基礎。
　　4樁-筏基礎設計
　　4．1樁土共同工作
　　當樁端持力層為堅硬巖石，由于樁的沉降量幾乎可以忽略不計，筏板剛度較大，上部結構荷載可以認為全部由樁承擔。這種設計方法雖可以嚴格控制基礎沉降，但用樁數量過多，很不經濟。《建筑地基基礎設計規范》（GB5007-2002）對高層建筑沉降控制主要體現在平均沉降量和整體傾斜兩個方面，也就是說基礎適量的沉降是允許的。在滿足沉降控制前提下，將樁設計成摩擦樁，在上部荷載作用下樁會產生一定沉降，而樁的沉降一旦產生，筏板下的土就會參與工作。采用這種樁土共同工作的沉降控制法設計可以減少樁的數量和長度，在布樁方式合理的情況下筏板的厚度的配筋也可得到減少。具有較大的經濟效益。
　　4．2布樁方式

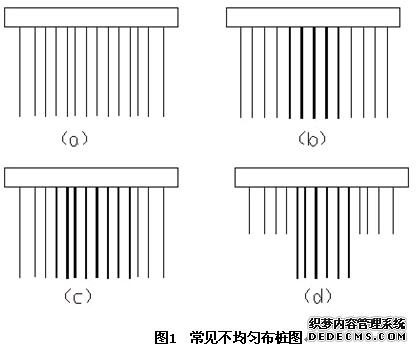

　　在傳統的樁筏基礎設計中，一般采用等樁徑、等樁距、等樁長布樁。然而對于本工程而言,由于上部結構平面不規則、荷載不均勻，若采用均勻布樁將導致上部結構豎向永久荷載重心與樁筏基礎形心的偏心距遠大于文獻[4]《高層建筑混凝土結構技術規程》(JGJ3-2002)的要求。同時存在有些樁未能充分發揮作用的情況，有時筏板的不均勻沉降也比較大。規范對“結構豎向永久荷載重心與筏形基礎形心宜重合”的規定是建立在地基土比較均勻的條件下。其實際上指導思想是：結構豎向永久荷載重心與基礎的承載力中心宜重合。考慮到上部結荷載不均勻性及平面不規則性，且當前建筑工程中主要采用灌注樁，調整樁的樁徑和樁長可操作性較好，本工程決定采用不均勻的布樁方式，其布置方式大體有如下幾種：圖1(a)為等樁徑等樁長不等樁距；圖1(b)為不等樁徑等樁長等樁距；圖1(c)為不等樁徑等樁長不等樁距；圖1(d)為樁徑樁長樁距均不等。本工程的設計中通過往復調整樁距、樁徑及樁長，使樁-筏承載力中心與結構豎向永久荷載重心基本重合。

　　3．2．2樁土復合地基設計
　　3．2．2．1樁土復合地基的優點
　　1）增強樁身上部樁側土的結構強度，可以提高樁的承載力，改善樁的變形特性，減少地基沉降。
　　2）通過對樁的施工，實現對樁間土的擠密加固，充分發揮和利用地基土的承載力，有效地解決軟土地基承載力不足的問題。
　　3．2．2．2樁土復合地基承載力計算
　　按照《建筑樁基基技術規范》（JGJ94-94）5.2條之規定，對于樁數超過3根非端承樁復合地基，當根據靜載試驗確定當樁豎向極限承載力標準值時，其復合基樁的豎向承載力設計值為：R=ηspQuk/γS+ηCQCk/γC,其中Qck=qck.Ac。由于qck為承臺底1/2寬深度范圍內（不超過5米）內地基土極限承載力標準值。該范圍內土層為粉細砂，所以地基土不管擠密與否，地基土承力允許設計值均控制為200kPa,其極限承載力近似取400kPa。
　　3．2．2．3樁土復合地基及基礎沉降設計

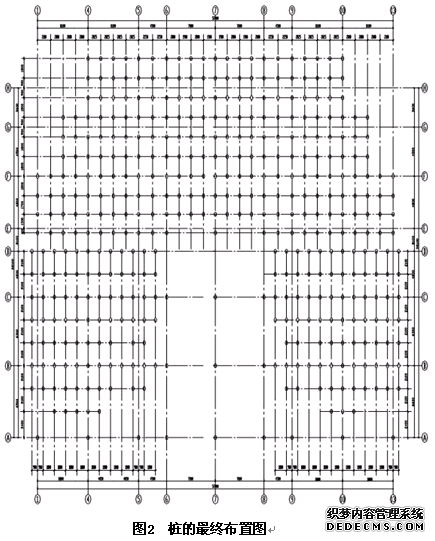

　　設計擬采用Φ400鋼筋混凝土錘擊沉管灌注樁，設計時考慮到若以中風化巖為樁端持力層，雖然可提高每根樁的設計承載力，但樁在設計荷載作用下的沉降量極小，有可能導致地基土尚未開始工作樁就已受壓破壞。為此決定所有樁均采用摩擦樁，以礫層為樁端持力層，見圖2。

　　通過計算及靜載試驗確定單樁承載力特征值為500kN。由于單樁承載力及土極限承載力的確定，通過平衡荷載法初步確定的總樁數就可以求得每根基樁的設計承載力。當基樁的承載力確定后，根據每根柱或每片剪力墻的荷載進行初步布樁。由于為不均勻布樁,所以樁數不能完全由承載力控制，還應通過地基的沉降來調整樁的布置。由于樁在壓力為1000kN時測得的位移為35mm,在壓力為500kN時的穩定位移為15mm,而無樁部分基礎的理論計算位移為22mm。顯然在樁土共同作用下，基礎位移肯定會大于樁或土任一種情況下產生的位移，甚至會達到兩者位移和。因此把樁與土孤立起來進行設計顯然不妥。因而樁土共同作用下的基礎沉降設計成為本工程的一個難點。由于設計樁距一般在3.75～5.5D間，樁對土有較大的擠密作用。擠密系數f=LxS/(LxS-3.14D2/4)(L、S為樁距，D為樁徑),擠密后的平均壓縮系數近似=原系數/f。再根據同一土層中的壓壓縮系數與壓縮模量的相對關系，近似的推算出擠密后地基土的壓縮模量。
　　樁土復合地基的基礎沉降量近似=擠密后土產生的沉降+樁在設計荷載作用下產生的沉降。通過不斷的調整樁距及樁的承載力，達到樁土復合地基與無樁地基沉降量的基本一致。為保證理論與實際的一致，要求勘察單位在樁施工完后，重新鉆探取樣，測頂樁底以上土的壓縮模量。通過比較，兩者差距完全在允許范圍內。
　　3．3實際沉降的分析
　　該工程從投入使用到現在已超過四年，通過對施工及使用階段的沉降測量，主體竣工時最大沉降量為18mm,最小沉降量為10mm,相鄰柱與柱之間的最大沉降差為4mm；竣工一年后最大沉降量為24mm,最小沉降量為14mm,相鄰柱與柱之間的最大沉降差為4mm;竣工三年后最大沉降量為25mm,最小沉降量為15mm,相鄰柱與柱之間的最大沉降差為4mm,說明沉降已基本穩定。此沉降量稍大于理論計算值，但遠小于規范允許值。該工程的沉降規律也與附近的一棟純筏板基礎的房屋基本一致，即四角的沉降量大而中部的沉降量小。
　　4結論
　　通過本工程可以看出，當上部豎向荷載不均時完全可以采用不等距布樁的筏板基礎，從而減少筏板的內力及不均勻沉降；摩擦型樁筏基礎的沉降規律與純筏板基礎基本一致。
　　參考文獻：
　　[1]《建筑地基基礎設計規范》（GB5007-2002）[S]；北京，中國建筑工業出版社，2002。
　　[2]《建筑樁基技術規范》（JGJ94-94）[S]；北京，中國建筑工業出版社，1994。
　　[3]《高層建筑箱形與筏形基礎技術規范》（JGJ6-99）[S]；北京，中國建筑工業出版社，1999。
　　[4]《高層建筑混凝土結構技術規程》(JGJ3-2002)[S]；北京，中國建筑工業出版社，2002。
