[摘要]臺州市基礎地理信息系統建設是基于ArcGIS的Geodatabase數據集的建設，而目前前端數據采集以Cass編碼的Cad格式為主，所以在臺州市基礎地理信息系統建設中要將Cad格式的數據轉換為Geodatabase數據集的格式。本文就基于南方測繪編碼格式數據處理建庫中數據處理進行了探討和分析。處理后的數據集滿足了臺州市基礎地理信息系統建設對數據的要求。

　　[關鍵字]Geodatabase;地理編碼;入庫規則

　　1前言

　　城市基礎地理信息系統建設是基于數據和數據的服務的建設。在基礎地理信息系統建設項目中，GIS數據庫建設通常占到了項目建設總成本的70%左右[1]。臺州市基礎地理信息系統數據庫建設是基于ARCGIS的地理數據庫(Geodatabase)的建設。ARCGIS的地理數據庫(Geodatabase)是為了更好地管理與使用地理要素?cái)?shù)據而按照一定的模型和規則組合起來的地理要素?cái)?shù)據集(featuredatasets)。Geodatabase是按照層次型的數據對象來組織地理數據的，這些數據對象包括對象類(objects)、要素類(featureclass)和要素?cái)?shù)據集。Geodatabase對地理要素類和要素類之間的相互關系、地理要素類幾何網絡、要素屬性表對象等進行有效管理，并支持對地理空間要素?cái)?shù)據集(矢量、柵格)、關系以及幾何網絡進行建立、刪除、修改、更新等操作。而我市目前匯交的測繪前期數據采集成果以AutoCad(*.DWG)格式為主。在Cad數據模型中，點、線、閉合曲線等幾何要素以二進制形式保存于文件中，點、線、閉合曲線都可以放置于同一圖層中，對點、線、閉合曲線并沒有嚴格的區分。但AUTOCAD所表達的圖形數據結構復雜，包含有幾何信息與非幾何信息。CAD數字地圖中，每一種點、線、符號都是實體類型組合而成。這樣對于一些復雜的線性需要通過幾種簡單線性組合表示：如陡坎，其上沿線表示陡坎的上棱線，也有POLYLINE實體命令生成的線;下面的短線表示陡坎的坡面，其每一根短線都要由LINE命令生成，數據不僅復雜，而且圖形數據占用較大的儲存空間。所以從空間地理信息系統的角度來看，CAD格式數據對于空間數據信息的描述與分析有著致命的弱點。因此Cad數字地形圖只能作為GIS數據庫建設的基礎數據源。所以要將AUTOCAD數字地形圖預處理為GIS的Geodatabase數據模型，方能滿足基礎地理信息系統建設的需要。

　　臺州市基礎地理信息系統建設中針對臺州市數據源現狀開發了基于我市目前匯交的基于南方測繪Cass編碼的數據的大比例尺數據整理系統，通過對CAD數據的預處理，實現了CAD數據無損轉換為Geodatabase數據模型，滿足了臺州市基礎地理信息系統對數據的要求。

　　2臺州市大比例尺數據整理系統數據處理流程

　　基于前言所述，建設基礎地理信息系統需要對前端測繪數據進行符合地理信息系統建設數據標準化要求的處理。

　　(1)CAD數據根據代碼分圖層。就是將CAD地形圖數據按照要素分層，即將南方CASS軟件的要素分類代碼轉換為臺州市大比例尺數據整理系統的要素代碼，再根據新的要素代碼對要素重新指定圖層，圖層名稱為新的要素代碼所對應的要素名稱，在執行要素按代碼分圖層后，有代碼的要素根據代碼被分配到了對應的圖層上，無代碼的要素可通過選擇集換圖層來指定代碼和圖層。所以我們要通過屬性查詢的方式查詢哪些圖形還沒有代碼。無FCODE的要素賦空FCODE是將沒有要素代碼的圖形增加一個叫“FCODE”的字段，字段值賦空值，這樣便于后來的屬性查詢。

　　(2)CAD地形圖數據要素處理。臺州市大比例尺數據整理系統支持多段線(Polyline)、面(Region)、塊(Block)、單行文本(Text)四種圖形數據類型，其它數據類型均不符合入庫要求，所以要將基礎地理信息系統不支持的CAD數據要素進行處理，如：圓、圓弧、橢圓、橢圓弧、樣條曲線、帶圓弧的多段線，統一轉換成多段線;地圖中的多線(平行線)轉換為多段線，一個多線經過轉換后成為兩條多段線;臺州市大比例尺數據整理系統用塊對象來表示點狀地理要素，所以要將原始數據里的點對象轉換為塊對象，同時系統對于有向點要素(高壓線、低壓線、通訊線、水流、橋梁邊線走向、潮流方向等)要添加“旋轉角度”的屬性，有向點加旋轉角度的功能就是讀取塊對象的圖形旋轉角度值賦給要素的“旋轉角度”屬性;臺州市大比例尺數據整理系統用面對象來表示面狀地理要素，所有三維面對象(3DFace)要轉換為面對象;臺州市大比例尺數據整理系統里用單行文本來表示注記要素，所有多行文本(MText)轉換為單行文本;臺州市大比例尺數據整理系統里注記文本內容統一為半角或全角，不允許全角文本混合著半角文本;將當前地圖中所有圖元(滿足入庫要求的圖元)的高程Z坐標統一設置為0，包括：塊、多段線、單行文本，其他圖元不被處理，如果等高線對象的高程值存儲在線對象的標高上，應先將標高值賦給等高線的“高程”屬性后再執行此操作;以上提供了一系列單個的針對要素圖形的整理，也可以一次性進行圖形整理。如圖1：可以批量進行上述操作：

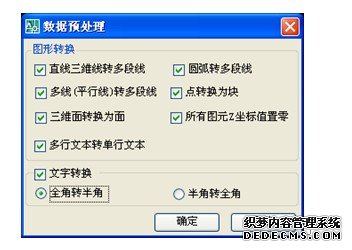

　　圖1：要素圖形批量整理功能的組合處理

　　



　　對于高程點賦高程，先要分析高程點(塊對象)的屬性(Attribute)，如果塊對象沒有名稱為height的屬性，就搜索高程點(塊對象)周圍的高程注記，讀取離高程點距離最近的高程注記的值，賦給高程點的“高程”屬性，讀取高程點的位置信息賦給高程點的“X坐標”和“Y坐標”屬性。對于控制點賦高程和點號，搜索控制點周圍的控制點注記，解析控制點注記的高程和點號，賦給控制點的“高程”和“點號”屬性，讀取控制點的位置信息賦給控制點的“X坐標”和“Y坐標”屬性。

　　對于特殊地物要素如：1、涵洞：首先要分析涵洞結構線兩端連接的水系類型，將它連接的水系要素代碼寫到涵洞結構線的描述屬性中去;2、管線及附屬物：要分析管線和管井對象附近的注記，將注記內容寫到管線管井的描述屬性中去;3、生成齒線類要素：先選擇要生成齒線的線要素(單選)，選擇完成后，系統提示選擇對應的坡腳或下棱線(單選)。如果選擇了對應的坡腳或下棱線，系統根據它來決定長齒線的長度和長短齒線的方向。4、結構線：對需要生成結構線的地物要素：如各類道路以及附屬設施、水系以及附屬設施(如涵洞結構線的生成：選擇涵洞邊線對象，對于每一個涵洞邊線找到它對應的另一側涵洞邊線，在此兩個涵洞邊線中間生成涵洞結構線)要生成結構性來作為基礎地理信息系統定位、定向的基礎，這些都需要經過程序生成并附“代碼”以及“名稱屬性”。

　　(3)構面。將經過圖1處理后的多段線：離散的一條或多條多段線圍成的封閉區域構成面對象，并將選擇的代碼賦給構成的面對象。系統可通過輸入要素名稱的拼音的首字母和要素代碼的一部分來查詢出匹配的要素。比如，如果要列出要素“成片房屋”，在拼音文本框里輸入“CPFW”后按空格鍵或回車鍵，要素類“成片房屋”出現在列表框中。也可以在代碼文本框里輸入要素成片房屋的代碼“310301500”后按空格鍵或回車鍵，要素類“成片房屋”出現在列表框中。如果在代碼文本框里輸入“3”，將列出代碼以3開頭的所有面要素。列表框中的“鎖定”選項如果被勾上，則該要素將一直顯示在列表框中。在要素列表里選中要素后單擊“確定”或雙擊要素列表里的某個選中要素(這樣就可以確保構成的面要素放在指定的要素代碼對應的圖層上，否則如果沒有指定構成的面要素的代碼，構成的面要素就放在了圖層“0”上)，在圖面上點擊封閉區域內的任意位置后按空格或回車鍵完成構面操作，也可以一次構成多個面對象。如果構面失敗，則說明多條多段線圍成的區域不是完全封閉的(看似封閉)，在某處存在縫隙，應該查找出縫隙，填補縫隙后再進行構面操作。如果有塊對象落在構面區域的邊界線上，也可能導致構面失敗，應將塊對象所在圖層關閉再構面。如果構面區域很大，可畫輔助線將構面區域分割成多個小塊，分別對這些小塊構面后再合并，系統可以將空間上不連續的面進行合并，要合并的面集合中，如果有任意兩個面對象的要素代碼不為空，但是值不一樣，合并失敗。要素代碼不為空值的面與要素代碼為空值的面合并后，新的面對象的要素代碼為合并前要素代碼不為空的面的要素代碼，合并后面的屬性繼承合并前第一個選擇的面的屬性。而鏤空面的生成則要從進行減操作的面對象中減去它與被減的面對象的重疊部分。對于鏤空面(是指面中存在洞)與多part面(是指面由在空間上分離的多個部分組成)需要進行檢查，檢查出的結果處于選中狀態。查看檢查出來的結果可以看是否有對面進行誤合并或誤減錯作，即本不應該鏤空處理的面進行了鏤空處理，本不應該合并的不相鄰的面進行了合并。同時分析房屋面內的房屋性質注記，如果注記內容符合房屋性質的格式則更新房屋的性質和樓層數屬性。如房屋注記為“混2”，則將“混”賦給房屋性質屬性，將2賦給房屋樓層數屬性;分析植被面內的植被性質注記，賦給植被面要素的“名稱”屬性;分析池塘面內的注記，賦給池塘面的“名稱”屬性;對于無要素代碼的面，分析它內部的植被符號的代碼，根據植被符號的代碼給面賦代碼。這樣確保所有構的面都有“名稱”屬性。

　　(4)數據檢查。數據檢查的工作是非常重要的一步。檢查工作之前要?jiǎng)h除重復數據、刪除重復面、清空輔助層數據、刪除無效的填充。然后主要進行以下的一些工作：懸掛點檢查、面自相交檢查、線自相交檢查、面壓蓋檢查、面包含面檢查(鏤空面)、線面是否套合檢查、線壓蓋檢查、零長度線檢查、高程點與高程注記不匹配檢查(檢查出沒有對應高程注記的高程點和沒有對應高程點的高程注記);要素代碼與圖層、圖形類型不一致檢查(要素的要素代碼決定了要素的所在圖層、要素的圖形類型。如果要素的所在圖層名稱或要素的圖形類型與要素代碼不一致，該要素為錯誤要素)。檢查至少要有三級檢查確保生產數據的準確性。

　　(5)數據導出。經檢查后的數據導出為ArcGIS的FileGeoDatabase格式。這里要注意幾個參數：投影文件、輸出路徑、輸出文件名。投影文件要與基礎地理信息系統定義的投影文件相一致。圖2左圖是未處理的DWG地形圖，右圖是處理后的GIS數據。

　　3結論

　　臺州市基礎地理信息系統建設采用臺州市大比例尺數據整理系統進行數據生產，共生產數據DLG500為近400平方公里，數據經相關單位檢查滿足了臺州市基礎地理信息系統建設對數據的要求，提高了生產加工效率，有良好的經濟效益。

　　

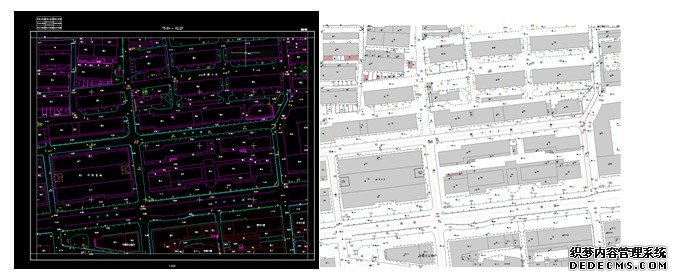

　　圖2左是未處理的DWG地形圖右是處理后的GIS數據

　　參考文獻：

　　[1]龔建雅，地理信息系統基礎[M]。北京：科學出版社，2002

　　[2]邊馥苓，地理信息系統原理[M]。北京：測繪出版社，2001

　　[3]張繼明等，一體化基礎地形規劃數據庫的設計[J]。地理空間信息，2007，第5卷第3期：35-37

　　[4]張繼明等，地理數據庫的建立流程與方法分析[J]。地理空間信息，2004第2卷第5期：32-34

　　[5]張繼明等，臨海市沿海地區農村住房防災地理信息系統[J]。中小企業管理與科技，2007年第5期：

---
