　　【摘要】筆者針對變電所主變套管實際運行過程中的故障及相應處理方法為例，提出變電所主變故障的日常維護及維修方法，為實際工作提供參考。

　　【關鍵詞】變電站;主變套管

　　1引言

　　作為變電器的重要配件主變套管在運行過程中的故障較為常見，變電器是變電站的主要設備之一，對變電站的正常運行起著關鍵作用，因此保證變電器的正常運行對于整個電能的輸配意義重大，那么從解決主變套管的常見故障入手，可以更好的解決因變電器故障而導致變電站不能正常運行的問題。

　　2主變套管的應用

　　主變套管將高壓引線和低壓引線固定在油箱的外部，除了起到引線的基本作用之外，還能保證對地絕緣。如果變壓器外部短路，短路電流就會通過載流元件主變套管，所以對于主變套管的要求是比較嚴格的，除具有基本的機械強度和電器強度外，還要能承受瞬間高溫，以應對短路問題，并且要保證密閉，防止液態及氣態雜質進入，因其常出現故障，外形要方便維修工人進行檢修。

　　3主變套管故障原理解析

　　套管在主變運作工程中只要出現任何問題，都會嚴重影響主變壓器。壓力釋放動作導致噴油、跳閘和介質損耗出現異常都是嚴重影響主變壓器的正常運行的常見故障，下文將針對實例對差動保護記錄情況進行詳細分析。

　　3.1保護動作實例分析

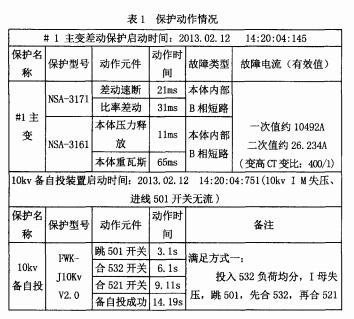

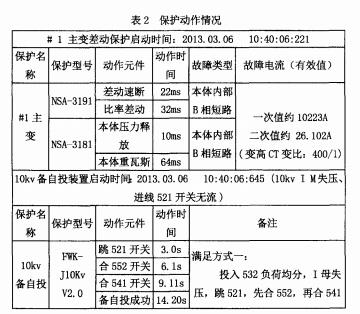

　　3.1.1基本情況(見表1、表2)

　　3.1.2問題分析

　　(1)電氣量保護：從本例不難看出，不考慮故障電流的影響，保護設備記錄的高壓側的電壓和零序電壓變化幅值相反且相等，并且變化幅度十分明顯，綜合其他故障可推斷B相短路，保護動作正確。

　　(2)非電量保護：分析SOE記錄，本體壓力釋放牽動重瓦斯動作，繼而變壓器油產生的大量氣體使變壓器的瓦斯發生動作�？赏茢啾Ｗo動作正確。

　　4主變檢查

　　通過相關維修人員的對設備外部的檢查發現，壓力釋放閥噴油后主變油枕油位過低，本體瓦斯及變高B相套管不存在變壓器油，變高B相套管根部開裂，A和C相套管雖然也開裂，但油位正常。

　　4.1解體套管

　　經過相關維修人員對套管拆除后發現，只有變高B相出現問題，其延長管脫落，下部環氧樹脂筒開裂并殘留放電后的痕跡，A和C相套管無損。

　　4.2套管檢查分析

　　(1)B相套管頂部未發現問題。

　　(2)變高B相套管側面缺少密封圈，對比A、c相同位置的良好密封情況，經調查了解，廠家漏裝嫌疑較大。

　　(3)B套管尾端的均壓球和倒桿之間及延長導管兩端均有不同程度的燒傷，檢查電容芯子無放電痕跡，測量B相套管介損，其數據能滿足要求，可排除芯子受潮情況。

　　5故障原因分析

　　綜合表1、表2及主變內部及套管的檢查，可推斷由于B相套管缺少密封圈導致短路現象。水分和潮氣從未密封部位進入并在底部影響了絕緣油的效果，使得絕緣筒內壁和芯子放電導致單相接地現象。經檢測雖然變壓器繞組未受其影響，但絕緣筒炸裂是受內部壓力增大影響造成的，并且牽連到下法蘭和上瓷套等位置也發生了炸裂。A和C兩相套管受本體內部油壓升高影響出現裂紋。

　　6故障的處理方法

　　(1)先清理掉因故障而產生破損的部件，保證油箱壁以及變壓器內部不受因故障產生的雜物的影響。

　　(2)包扎B相引線破損部位絕緣紙，并檢查其是否完整。

　　(3)重新清理油箱壁及三相繞組并進行檢查(可以利用變壓器油進行沖洗)。

　　(4)更換并檢查中性點套管和三相套管，確保套管密閉。

　　(5)將合格油樣注入真空狀態的本體后進行熱油循環。

　　(6)按順序依次進行主變常規實驗、耐壓試驗及局放試驗，嚴格檢測后方可運行主變。(7)嚴格遵循上述步驟，對于不能通過試驗的變壓器要及時更換。

　　7結語

　　套管是主變運行的重點部件，出現任何問題都將影響主變壓器的正常運行，其重要作用不可輕視，所以應對套管經常性的進行維護及檢修，了解其常見故障并在出現故障時及時解決，這樣才能保障變電站的正常工作。
