摘要：通過對某城區低壓配電網的調查，分析影響電壓合格的因素，并對配網電壓監測與控制調節方法提出建議。

　　關鍵詞：配網;電壓;質量;建議

　　電壓質量是給出實際電壓與理性電壓的偏差，以反映供電部門向用戶分配的電力是否合格;電壓質量通常包括電壓偏差、電壓頻率偏差、電壓不平衡、電壓瞬變現象、電壓波動與閃變、電壓暫降(暫升)與中斷、電壓諧波、電壓陷波、欠電壓、過電壓等。為進一步改善和提高該城區供電電壓質量，對該城區(約42km2)范圍內低壓供電網電壓合格率以及無功補償情況進行調研分析。實地察看了公用配電房、串掛式公變、居民樓道表箱位、各類非居民用戶(企業)、配電臺區信息系統及其抄表終端，并檢查了其中已設立的電壓監測點的電壓合格率及負荷、功率因數情況，據此結合有關標準對供電電壓質量進行分析并提出建議供參考。

　　一、某城區配電網無功電壓現狀分析

　　本文選取該建城區的100000個戶用電戶，其中100kVA以上用戶123戶，100kVA以下非居民用戶約780戶，其余為一戶一表的居民用戶(10萬余戶)。對配變(10kV/400V)臺數進行統計，共有527臺公變，其中公配房中有328臺(每個公配房一般安裝2～3臺變壓器)，其余251臺為串掛式。平均每臺公變下約有174戶一戶一表用戶。

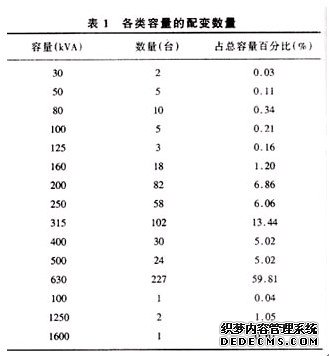

　　表1中，630kVA變壓器占配變總臺數的39%，占總?cè)萘康?9.81%，小區公配房內主要設置這個規格的配變。目前已有52個公配房安裝了配變自動化終端，具有自動記錄配變各類運行參數和集中抄(電度)表功能。

　　另外，用戶自備變壓器有887臺，一般315kVA及以上的用戶由電力局安裝“無線電力負荷管理雙向終端”。

　　

　　二、電壓合格率指標

　　電壓合格率主要受電力系統中無功負荷影響。比如發電機或調相機等設備故障。當系統中發出的無功功率小于用戶需要的無功功率時，電壓就降低�？梢愿淖儼l(fā)電機機端電壓調壓;用選擇變壓器分接頭調壓;改變網絡中無功功率分配調壓;使用調相機或改變系統接線或運行方式調壓等。

　　我國從2010年1月1日起施行電監會頒布的《供電監管辦法》�！掇k法》對供電企業的供電質量作出明確規定，城市地區年供電可靠率不低于99%，城市居民用戶受電端電壓合格率不低于95%，10千伏以上供電用戶受電端電壓合格率不低于98%，農村地區年供電可靠率和農村居民用戶受電端電壓合格率符合有關規定。

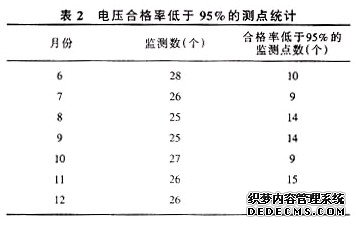

　　在選取的各個監測點中(詳見表2)，不合格部分中以電壓超高限情況為主，電壓超下限情況極少。經分析，主要是線路、變壓器改造后，供電能力加強但配變分接開關檔位設置不適應現有的負荷情況，未能安排時間及時調整檔位。由于配變均為無載調壓，配變改動一次分接頭需停電、試驗等，工作約需3h，在短期內安排較多數量的配變進行配變分接開關位置調整工作將對供電可靠率指標影響很大，故遲遲未大規模開展此項工作。對少數配變試點進行的冬夏兩季兩次調整，取得了預期的效果，提高了這些點的電壓合格率。

　　

　　目前對220V供電網電壓輪測主要使用萬用表，少數監測點采用符合電力行標的統計型電壓監測儀。為切實反映真實的供電電壓合格率，急需擴大監測點的設置數量與范圍，并且應采用符合電力行業標準的電壓監測儀。

　　1監測點布置

　　建議以居民用戶一戶一表總數(約10萬戶)的0.1%～0.15%為220V供電網電壓監測考核點數計，在該城區內設100～150個考核監測點。具體實施建議如下：

　　(1)選取公用配變總數10%的配變作為固定點的配變出線端電壓監測，按表1中的比例相應地選擇各類變壓器，不足一臺按一臺設置。其中，相同容量的配變應按不同地理區域、不同負荷輕重和不同負荷功率因數的臺區的原則均勻選取，使監測數據更具有代表性。

　　(2)對選取的各配變出線的末端用戶選取一定比例作固定監測點，監測位置為一戶一表到進戶線處附近。容量為315kVA及以上的配變臺區設2～3個末端監測點，容量為315kVA以下的配變臺區設2個末端監測點，以每臺配變兩路出線分別設立測點為宜，總數約110～150點。

　　(3)設置的監測點數考慮多安排20%的監視點(約30個)作為備用監測點。

　　(4)其余公用配變在一年中均勻安排輪測。

　　2監測設備

　　必須使用符合電力行標要求并經試驗合格的電壓監測儀進行監測計量。根據國家相關規定，電壓質量的監測設備應符合：(1)電壓偏差：0.5%;(2)頻率偏差：0.01Hz;(3)三相不平衡度：(4)電壓不平衡度0.2%;(5)電流不平衡度1%;(6)諧波：按GB/T14549-93規定分為A級、B級;(7)間諧波：按諧波的精度劃分為A、B兩級;(8)電壓波動：5%;(9)閃變：5%。該城區內大部分公配房內已安裝了PW-2配變自動化終端，可以取得約130余臺配變實時參數信息。其他監測點已安裝合格的電壓監測儀。目前市場上各類監測儀種類較多，產品功能和質量良莠不齊。要求電壓監測儀還應具備計算機管理軟件包和計算機自動錄入統計數據(通訊)功能，這是因為監測點較多且數量日漸增多，方便電壓監測管理工作和充分兼容管理現有的電壓監測儀，以及減少抄表工作量和保證數據正確性。

　　在安裝電壓監測儀時應充分注意表箱安裝位置符合各類安全標準，并應采取防竊電措施。

　　三、對提高用戶電壓質量的幾點建議：

　　(一)重視電壓監測日常管理，積極提高用戶端電壓質量。

　　(1)、加強制度建設，理順管理流程。按照國家電監會和電監辦要求，結合廣西電網實際，建立健全電壓無功各項管理制度，明確電網公司系統各單位電壓管理工作的職責和管理要求，確保電壓管理網絡健全，電壓管理流程暢通，保證了各項工作的順利開展。

　　(2)、加強電壓監測點的管理，確保電壓監測點設置合理。根據廣西電網和用戶變化情況，每年組織核對各單位的A、B、C、D四類電壓監測點變化情況，核準各類電壓監測點數量，并列入統計考核范圍。各基層單位按要求加強電壓監測點電壓質量監測設備的運行、維護、數據采集等工作，及時、準確和全面地完成電壓質量統計分析上報工作，努力提高電網的電壓質量。

　　(3)、加強電壓監測裝置管理，提高電壓合格率的準確度。

　　(二)、不斷完善網絡結構，提高電網優質供電能力。

　　在逐步完善主電網建設的同時，加快對中低壓配電網的改造，依據小容量、短半徑、密布點配置原則進行配網線路改造，優先采用由電源點向周圍輻射式的接線方式進行配網架設，盡量避免采用單邊供電的接線方式。對于線徑的選擇盡可能的按照導線的經濟電流密度來選擇導線的截面面積，使配電電網結構逐年趨于合理，末端用戶電壓合格率得到有效提高。

　　(三)、合理增設無功補償裝置，提高電網電壓控制能力。

　　加快網絡建設的同時，更注重無功建設的投入，無功建設做到與電網建設同步設計、同步施工、同步竣工投運。根據《電壓無功技術導則》和上級電力主管部門的相關要求，2008年，新增無功補償裝置2888.28Mvar，并且保證了所有技改工程在迎峰度夏之前投入運行，努力做到無功潮流的分層分區平衡，保證電網電壓水平。

　　(四)、依靠技術進步，提高電網電壓的調節能力。

　　加強調壓設備的和無功補償設備的維護管理和技術監督，至2009年底，廣西電網110kV及以下變電站有載調壓變比例達到99.89%，有載調壓覆蓋面保持100%，電容器可用率保持98%以上。加強電網運行方式的管理，合理安排春節期間電網小負荷運行方式，并充分利用無功電壓優化控制手段，根據用電負荷和季節用電的變化，以電網各節點電壓和無功變化為判據，實現無功補償裝置的自動投切和有載調壓裝置的自動調整，有效提高電網的電壓合格率。目前，省電力公司層面應用了電網三級電壓控制系統，各市供電公司層面應用了區域電網兩層電壓無功優化控制系統，實現了電網安全、經濟和質量的多目標控制。

　　(五)、堅持電壓分析，及時掌握電網電壓變化趨勢。

　　堅持電壓細化分析，各供電企業做到每月召開一次電壓分析會，通過指標細化分析(即實績與同期比較、與目標值比較、與同類型企業比較等)和措施跟蹤檢查，及時掌握變化趨勢，采取行之有效的針對性措施提高用戶電壓合格率。

　　總之，電網的電壓質量就是我們電力部門的產品質量，電壓和無功管理是電網技術管理的重要內容，電壓質量和功率因數也是電力企業的重要考核指標，因此，加強無功管理，提高供電質量是我們供、用電部門義不容辭的職責，應努力做好這項工作。

---
