[摘要]本文介紹了門球賽計時器的設計與制作方法，主要研究了計時器的電路組成及工作原理以及在電路設計和制作的過程中出現的問題及解決的方法。
　　[關鍵詞]計時器、單片機、錄音芯片、功放電路
　　門球是老年人業余體育活動的一個重要項目，隨著人們生活水平的提高，人們對比賽用具的要求越來越高，在門球比賽中，老人們需要一個自動計時器，能夠?qū)崟r(shí)顯示比賽剩余時間，能夠在比賽暫停時自動停止計時、比賽繼續時能夠自動連續計時，并定時以聲音提示人們比賽剩余時間。該門球比賽定時器由于在室外使用，不僅要完成以上功能，而且要克服室外不良天氣影響，因此，要求電路既要功能齊全，又要抗干擾性強，能夠長期在室外使用。
　　一、功能介紹
　　門球比賽定時器要求能夠?qū)崿F(xiàn)的功能有：(1)30分倒計時，可顯示分鐘和秒；(2)語音報時,當比賽還剩15、10、5分鐘時，揚聲器發出語音：“比賽還有15、10、5分鐘”;(3)計時暫停,在比賽的30分鐘內，若有什么特殊情況需要停止比賽，可用遙控器控制，也可使用面板上的開關，揚聲器發出聲音：“比賽暫停”，計時暫停，所顯示的分鐘、秒不再發生變化；需要繼續比賽時，再用遙控器或按面板上的開關控制，揚聲器發出聲音：“比賽繼續”，所顯示的分鐘和秒在原來的基礎上繼續計時。

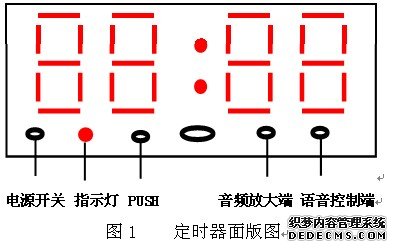

　　計時器外形如圖1所示：

　　計時器面板上的PUSH為電源保險絲，橢圓部分為揚聲器，音頻放大端可根據需要外接音頻放大器，手按下語音控制端可發出聲音：“比賽開始、比賽繼續、比賽暫停”。
　　二、電路組成和工作原理

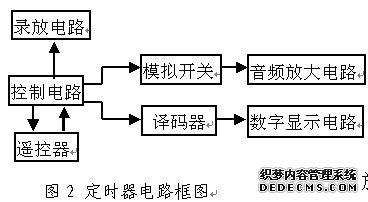

　　該定時器電路采用單片機電路控制實現,分為六部分：電源電路、控制電路、錄放電路、數字顯示電路、音頻電路、遙控電路。電源電路由變壓器、整流電路、濾波電路和穩壓電路組成，可提供＋５v、+12v的電壓�？刂齐娐酚蓡纹瑱C(jī)89C51構成，錄音電路采用芯片ISD1420，音頻放大電路使用功放塊LM368，數字顯示電路由448個高亮度發光二極管構成了４個七段LED顯示器，分別顯示分鐘和秒。結構如圖2所示：

　　1數字顯示
　　由于該計時器在室外使用，要求在太陽照射下所顯示的數字應該清晰明亮，因此采用高亮度的發光二極管，這里選用高亮度Φ5二極管。我們根據要求，組成大型數字顯示，每個字的每段用16個發光二極管：16個管分4段并聯，每段有4個管串聯。由于發光二極管的電流一般30～40mA，這樣四個管串聯后需加一個130Ω的電阻。若每個發光二極管的電流為35mA，則每個字的每個筆端的電流為35mA×4，每個字的電流為35mA×4×7，每個字所需要的功率約為1瓦。16個發光二極管排列順序如圖所示：

　　要分別顯示分鐘、秒的個位、十位，一共需要4個7段LED顯示，開始時，這四個字用一個12V電源，亮度不夠。后來四個字用2個、4個電源亮度仍不夠，達不到要求。經過反復試驗，每個字用兩個12V電源，其中的三段用一個12V電源，剩余四段用一個12V電源。
　　由圖可知四個二極管串聯后其陰極接三極管的集電極，譯碼器的輸出端接到三極管的基極，三極管作為開關，當譯碼器的輸出為高電平時，二極管亮；譯碼器的輸出為低電平時，二極管不亮。數字顯示電路除4個LED顯示器外，分鐘與秒之間還有兩個點，每秒閃亮一次。
　　由單片機通過七段顯示譯碼器74LS248控制LED顯示。
　�。�.控制電路
　　控制電路是指單片機89C51通過其輸出端口控制其它電路的運行。89C51芯片內部有一個高增益反相放大器，用于構成振蕩器。反相放大器的輸入端為X1，輸出端為X2。在X1和X2兩端跨接石英晶體及兩個電容就可以構成穩定的自激振蕩器。如圖所示，電容器C1和C2通常取30pF左右，對振蕩頻率有微調作用，振蕩頻率范圍是1.2～12MHz。本例中振蕩頻率取12MHz。
　　單片機89C51有四個并行I/O端口，分別為P0、P1、P2、P3。本文中P0、P1、P2端口均可作為輸出口使用。單片機的P1.0～P1.3口經譯碼器接數字顯示的分，P2.0～P2.3經譯碼器接數字顯示的秒，P0.0～P0.4分別接DS1420的A3～A7地址端口，P0.5接1420的控制端，P0.6接音樂控制端，P0.7接音樂產生端，P3.0接錄音控制鍵，P3.1接放音控制鍵，P3.2接按鍵，P3.3接遙控端，P3.4為分與秒之間的小燈控制。
　　3．錄放音電路

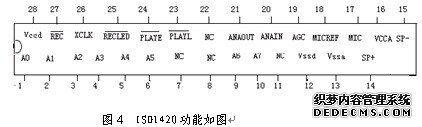

　　錄放電路的核心是芯片ISD420，ISD1420是語音錄放集成電路，是目前國內使用較多的一種語音電路。這種錄放電路錄放音清晰度高、使用方便。ISD1420功能如圖所示：

　　管腳功能。A0～A7：地址輸入端，VCCD：數字電路電源正極VCCA：模擬電路電源負極；SP＋：功放輸出端，接揚聲器（＋）；SP－：功放輸出端，接揚聲器（—）；XCLK：外接時鐘，ANAIN：模擬量輸入；ANAOUT：模擬量輸出，AGC自功增益控制，MIC：駐極體話筒輸入，MICREF：駐極體話筒參數輸入，RLAYE：邊緣觸發放音端，REC：錄音觸發端，PLAYL：電平觸發放音端，RECLED：發光二極管接口端，NC：空腳
　　錄音分七段分別為：①比賽開始，②比賽暫停，③比賽繼續，④比賽時間到，⑤比賽還有15分鐘，⑥比賽還有10分鐘，⑦比賽還有5分鐘；這七段錄音分別放在不同的地址單元，錄音單元分配：20H（比賽）21H（開始）22H（暫停）23H（結束）24H（還有）25H（5分鐘）26H（10分鐘）27H（15分鐘）。
　　放音單元分配：40H（比賽）41H（開始）42H（暫停）43H（結束）44H（還剩）45H（5分鐘）46H（10分鐘）47H（15分鐘）
　　1～4段每段錄音時間為2秒，5～7段每段錄音時間為3秒，ISD1420可分段存儲20秒語音信息，按每秒鐘可讀3個漢字計算，地址輸入端A0~A7有效取值范圍為00000000～10011111，這表明最多可被劃分為160個外存儲單元，可錄放多達160段語音信息。
　　語音或音樂信號通過模擬開關送到音頻功放電路。
　　4.無線遙控器
　　本電路的控制采用無線電遙控電路。該部分是采用超再生簡易無線電遙控原理設計的，它采用不經調制的等幅高頻信號作為遙控指令，其頻率為200MHz。計時器內部的接收電路有一個繼電器，相當于開關，它與單片機的P3.3端口相連，通過此端口控制其它電路的運行。當接收電路接收到遙控器發送的指令后繼電器釋放，P3.3端口接通，通過運行程序，可使揚聲器發出：“比賽暫停”或“比賽繼續”；而在未收到控制指令時，接收器的繼電器為吸合狀態，計時器正常工作。
　　5.音頻功放電路
　　該定時器要求揚聲器功率大，聲音能傳播的距離遠。因此揚聲器前面需要連接功率放大電路，該電路采用類似于變壓器耦合乙類推挽功放電路，也采用推挽式接法。如圖5所示：功率放大器采用LM386集成功放。

　　6.電源
　　該電路中的單片機、模擬開關、譯碼器、錄放電路均需要+5V電壓，數字顯示電路需要+12V電壓，因此，電源應提供+5V、+12V的電壓。
　　一個LED數字顯示需要兩個12V的電壓，四個LED顯示需要八個12V的電壓。由數字顯示電路可知，每個字需要1瓦的功率。但是，一個穩壓器W7812提供的功率較小，不足1瓦。因此，如圖5所示，采用并聯方式可提供較大的功率。這樣的四個電路就可提供八個12V的電壓，滿足了數字顯示電路的需要。
　　+5V電壓是在產生12V的電壓的基礎上再經穩壓器W7805和濾波后可產生＋5V的電壓。

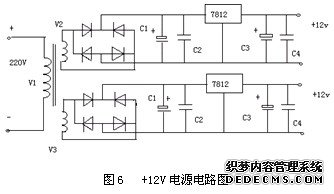

　　+12V電源電路圖如下:
　

　　四、結束語
　　該電路在電源、數字顯示、聲控電路上的設計思路新穎，有獨到之處。為滿足每個顯示字所需的功率，電源變壓器的副邊采用并聯輸出2個12V電壓，四個這樣的電路即可提供八個12V電壓。數字顯示要求高亮度，我們根據定時器外形的大小及亮度要求，每個字的每段使16個發光二極管，這16個管在排列上有一個特點：16個管分4段并聯，每段有4個管串聯。這樣排列既符合亮度要求又美觀大方。聲控電路

為滿足揚聲器輸出高功率，在揚聲器的前面采用了由2個功放LM386組成的推挽電路，這在電路設計上又是一個亮點。
　　該定時器電路比較簡單、價錢較低，已經在青島市老年門球比賽中多次使用，效果良好，有一定的推廣價值
　　參考文獻:
　　1.《新型實用功率放大器集錦》，人民郵電出版社，楊幫文編著,2005年6月
　　2.《單片微型計算機實用系統設計》，人民郵電出版社，潘新民王燕芳編著,2003年5月
