【摘要】：本文通過成本—效益法分析計算對城市10kV配電網線路分段數進行技術、經濟分析,計算投資成本與效益關系,確定城市10kV配電網線路分段數。
　　【關鍵詞】：分段原則；開環網；效益分析；
　　根據《城市中低壓配電網改造技術導則》,城市10kV線路一般按街道布置,采用環網結線、開環運行的結構。因此,將每條線路分為若干段,這樣可以減少停電范圍,減少用戶每年的平均停電時間,從而提高配電網供電可靠性。但從投資上考慮,線路分段越多,分段開關的投資就越大,并且,線路上的分段開關越多,維護工作量就越大,發生設備故障的機率也就越大。因此,饋電線路的分段必須經過綜合分析,才能確定線路的最佳分段。
　　1、成本—效益分析法
　　成本—效益分析法的依據是:
　　(1)增加線路分段開關數量,提高供電可靠性投資的全部收益必須滿足負擔形狀設備的維護成本加上一定利潤。
　　(2)每多供1kW.h電量所花費的設備投資相當于少供1kW.h電量的電能損失費。
　　通常,投資的預期使用期限相當長,如滿足條件2也就可以滿足條件1,所以可以只用條件2
　　來進行成本—效益分析。
　　成本—效益比V如下式:
　　V=(c+b-s)/E(1)
　　式中:c=c1i/(1+i),c1為主要成本,i表示貼現率;b為維修和其它與可行性投資有關的服務年費用;s為由于提高了效率及投資可靠性帶來的相關的年費用節省額,E為可靠性投資帶來的第一年內預計的損失電量的減少量。
　　對投資過程而言,s是一個有意義的量,但在初始評估時可以不考慮。因此,實際上可以使用簡化的成本—效益比Vs進行分析,即:
　　Vs=(c+b)/E(2)
　　可見Vs的值越低,擬用的投資便越可行。
　　為決定是否可行,我們選擇每多供1kW.h電量所得的平均效益Vt來替代式(2)中的Vs,若VtE乘積超過擬用的可靠性投資年度成本,則投資合理可行,就確定了饋電線的分段數。
　　2、簡單常開環網的分段原則
　　城市10kV配電網大多采用開環運行的環網結線,只有在城郊才采用放射式結線。為分析饋電線分段的選擇,以簡單的開環網饋電線的情況進行分析,再將結論推廣到較為復雜的配電網。

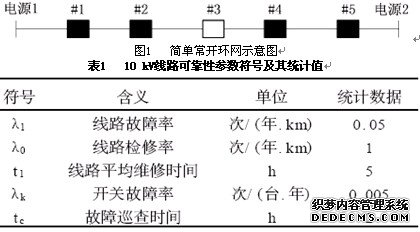

　　如圖1所示的是一個在配電網中較為常見的典型的簡單的常開環網結線。正常運行時,分段開關1,2,3,4,5中至少有一個分段開關處于斷開狀態(圖l中的#3開關),一般稱之為聯絡開關。開環網正常運行時聯絡開關的兩側都相當于一條饋電線的末端,當某側失去電源時,可以通過自動或人工操作聯絡開關,向另一側供電。為了維護方便,為避免因設備檢修而造成全線停電,影響用戶正常供電,各分段開關以及聯絡開關兩側都裝上隔離開關,有利于提高供電可靠性。
　　表1設定了10kV配電網可靠性參數的符號及相應統計值。
　　圖1簡單常開環網示意圖
　　表110kV線路可靠性參數符號及其統計值

　　假設饋電線的總負荷為P,線路的總長度為L(zhǎng),則當線路不分段時,一條線路就定義為一個區段,其損失電能由故障停電損失和計劃?rùn)z修停電損失的兩部分組成,如式3所示:
　　S1=PLλ1(t1+tc)+PLt1λ0(3)
　　當將一條饋電線分為n段時,這條饋線由n個區段組成,且這n個區段同時有兩個區段同時故障的概率幾乎等于零,所以只考慮有一個區段發生故障的情況。假設這條饋線的負荷分布均勻,各個區段的負荷大小相同,區段長度相等,則分段后的饋電線的電能損失由故障巡查損失電能、故障檢修損失電能和計劃?rùn)z修停電損失電能3部分組成。如式4所示:
　　S2=PLtc[λ1+λk(n-1)]+PLt1λ1/n+PLt1λ0/n(4)
　　假設分段開關的單價為U,多供電1kW.h電量所得的收益Vt,分段開關的年維護費用率為
　　a,a,一般為設備投資額的2%～5%,定義γ=i/1+i,則成本—效益比為:
　　Vs=(n一1)(γ+a)U/(S1-S2)(5)
　　因?yàn)?
　　S1-S2=PL[t1(λ1+λ0)十tcλk〗+PLtcλkn+PLt1(λ1+λ0)/n(6)
　　令A(yù)=PL[t1(λ1+λ0)+tcλk](7)
　　B=PLtcλk(8)
　　C=PLt1(λ1+λ0)(9)
　　D=(γ+a)U(10)
　　則式(5)可改寫為:
　　Vt=D/(A+Bn+Cn-1)(11)
　　即:
　　(D+VtB)n2-(D+VtA)n+CVt=0
　　(12)
　　從表1的統計數據可以看出,開關的故障率是非常低的,它和線路的檢修率相比要差2到3個數量級。在工程計算中,λk可忽略不計,則B=0,A=C,則式(12)可簡化為:
　　Dn2-(D+VtA)n+AVt=0(13)
　　這就是一個一元二次方程
　　即:n=PLt1(λ1+λ0)Vt/(γ+a)U(14)
　　從式(14)可以看出,饋電線的分段數n與線路負荷和線路長度成正比,與分段開關單價成反比。上式n值可能不為整數,可以取值最近的整數作為線路分段數。
　　3、復雜的開環網結線分段原則
　　上述結論雖然是針對簡單的開環網結線的分析計算所得到的,但對復雜的開環網結線仍然適用。

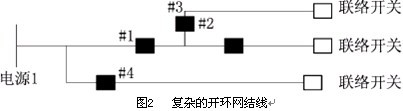

　　從圖2中分段開關數量與線路分段數的關系可見,無論多么復雜的樹枝環網,都可以以電源至所有聯絡開關之間線路總長作為線路長L,線路分段數為n,則分段開關數仍為n-1,而聯絡開關數則決定于獨立的閉環數。因此,式(14)的結論對復雜的開環網仍然適用。

　　
　　4、案例計算
　　假設線路長度L為6km,線路負荷4000kVA,每臺分段開關的單價為3萬元,每多供1kW.h電量的收益Vt為0.1元,貼現率i=0.1,設備維修率a=0.02。根據表1統計數據,線路故障率為0.05次/(年.km),線路檢修率為1次/(年,km),線路平均維修時間的故障率為0.005次/(臺.年),線路平均維修時間為5h,故障巡查時間為2h,由式(14)可得:n=3.78。n取整數為4,即該條線路分為4段,設3臺分段開關。
　　5、結束語：
　　(1)10kV配電網中,每條線路的分段數與線路的總負荷和線路長度成正比,與每多供1kW.h電量的收益成正比,與開關的單價成反比。
　　(2)10kV線路分段時,按區段上負荷大小基本相等的原則進行。
　　(3)統計計算表明,按式V=(c十b—s)/E確定的分段數是較為經濟合理的,可在工程中應用。
　　參考文獻：
　�、俪鞘�10kV配電網線路分段的選擇《武漢船舶職業技術學院學報》官和耀
　　②確定城市10kV配電網線路最優分段數的一種方法《電力系統自動化》康慶平盧錦玲楊國旺
　　
