摘要：智能電網的概念涵蓋了電網的發、輸、變、配、用電各個環節。本文簡述了對智能配網的認識、智能配網的體系結構及實現策略。同時，結合實際提出幾點當前智能配網建設的相關建議。
　　關鍵詞：智能電網，智能配網，體系結構，策略
　　1、智能電網與智能配網簡述
　　近年來，在世界范圍內興起的智能電網是指用先進的通信、信息、網絡、傳感器、分布式電源、分布式計算技術等一切可以應用的先進技術和傳統的電網技術相結合，使電網具有一種思維、分析、判斷、決策、控制的功能，無論在什么情形下，電網都能自動快速準確的進行自控，因而電網就能更安全、穩定、高質、高效，更人性化的運行，這就是智能電網，也稱為綠色電網、可持續發展的電網、社會各方面都能受益的電網。智能電網應該涵蓋電網的發、輸、變、配、用電各個環節。
　　智能配網是智能電網的重要組成部分，其范圍包括以10kV（20kV）饋線自動化為主，覆蓋了400V低壓配電臺區自動化，延伸到用戶集中抄表系統。智能配網的概念首先是一種集成化的自動化系統，在在線實時狀態下，能夠監控、協調、管理配網各環節設備優化控制。目標是提高供電可靠性、改善電能質量和提高配網的運行管理效率，實現配網的優化和經濟運行。
　　2．智能配網的體系結構
　　實現智能配網是一項系統工程，其體系結構應包含供電和配網管理、配電自動化、需求
　　側管理等主要環節，并通過遠動系統、通信系統和主站網絡對智能配網進行體系鏈結，
　　3．智能配網的實施原則
　　1）可靠性原則
　�、倬哂锌煽康碾娫袋c(diǎn)(雙電源進線、備自投、變電所自動化)。
　�、诰哂锌煽康呐潆娋W(wǎng)網架(規劃、布局、線路)。
　�、劬哂锌煽康脑O(shè)備(一次智能化開關、二次戶外FTU、TTU)。
　�、芫哂锌煽康耐ㄐ畔到y(tǒng)(通信介質、設備)。
　�、菥哂锌煽康闹髡鞠到y(tǒng)(計算機硬件、軟件、網絡)。
　　2）分散性原則
　�、儆捎谂渚W(wǎng)的地域分布性特點，建立配網自動化系統希望功能分散、危險分散，采用具有智能的一次設備（如重合器等），故障就地解決。對于縣級規模的配網，復雜性并不高，通常雙電源即能滿足提高供電可靠性的要求，推薦重合器方案，并且在10kV干線適當配置開關數量，使保護配合能夠?qū)崿F(xiàn)。
　　②為提高配網的安全可靠性，主站軟件功能分散，以SCADA為主體的實時監控功能獨立運行，以GIS地理信息系統為主體的在線管理功能獨立運行，電網分析計算功能獨立運行，各功能間內核一體化設計，保證信息的可靠、高效、優質共享。
　　4．實現智能配網的技術策略
　　1）供電方式及一次設備
　　目前，配網的供電方式由電源點、線路開關設備、網架三部分決定，電源點、網架的不同方式組合，架構了多種多樣的供電方式，如單電源輻射狀供電、雙(多)電源互備供電、雙(多)電源環網供電、網格狀供電等，而線路開關設備如環網柜、重合器、分段器、斷路器、負荷開關等提供了功能各異的供電配合方案。城市電纜網多采用環網柜作為配電線路主設備，農電架空網多采用重合器、分段器、斷路器、負荷開關等作為配電線路主設備。以線路開關設備區分的供電方案主要有：電纜環網柜方案、架空重合器方案、分段器方案、斷路器方案、負荷開關方案等。各種方案具有不同的技術特點，但下述的幾個方面是共性的，這是配網實現智能化的基礎條件。
　�、僭u(píng)價架空網配網自動化供電方案優劣的首要依據是供電可靠性，包括故障下停電范圍、停電次數、停電時間、恢復供電時間。
　�、谠诩芸站�網中，重合器方案具有現實的和技術的優點：實際中，架空線路故障的80%是瞬間故障，采用重合器隔離瞬間故障，能大幅度提高供電可靠性；由于強電的危險性，線路發生故障時，希望現場問題就地解決，不宜擴大，減少人為復雜化；重合器的智能化程度高，使供電網絡能獨立運行，不依賴于通信系統、主站系統，同時可以統一規劃，分步實施；由于故障多發生在分支線低壓臺區，支線可以用智能分段器與干線重合器保護配合。
　�、劭h級城市配網的特點是架空線網、供電半徑在5km以內，推薦雙電源環網供電，并采用三開關四分段重合器方案。
　�、軣o(wú)論是依靠智能開關設備保護配合隔離故障還是通過通信、主站軟件隔離故障，均希望簡化電網聯結的復雜性，對一般的城區和農網，采用雙電源環網供電，完全能滿足用戶的供電可靠性要求。
　　2）遠動系統及二次設備
　　配電自動化系統的遠動主要實現FTU、TTU對線路開關、配電臺區(變壓器)的監控。遠動系統及設備的可靠性功能主要包括保護動作、環網控制、遠方控制、就地手動等四方面。配電自動化遠動系統的主要問題是線路電源(儀表與操作電源)和傳輸規約，設計適用于戶外環境的、可靠的不間斷電源是實現配電自動化的一個難題。由于配電線路設備的地理分布性，目前變電所采用的CDT、POLLING規約，均不適用于配電自動化系統，新的101規約得到了一定程度的應用，它能否作為配電自動化遠動傳輸標準，尚難評定，目前IEC正在制定新的傳輸協議標準。
　　3）通信方案及相關設備
　　通信方案包括主站對子站、主站對現場單元、子站對現場單元、子站之間、現場單元之間的通信等廣義的范圍。目前實施的試點工程的通信方案指主站對子站、主站對現場單元的通信。通信是智能配電的一個重點和難點，區域不同、條件不同，通信方案也多種多樣：光纖、電力載波、有線電纜、微波、擴頻等，但總的來看，采用混合通信方案是比較符合實際的原則。需要說明的是，光纖通信通常傳輸一路數據，帶寬在幾十K即可，需采用專用光端機。配電載波技術是有著巨大前景的配電網通信技術，目前尚未達到實用化。
　　4）主站網絡
　　配電主站功能包括SCADA實時監控、GIS地理信息系統在線管理、電網經濟運行分析等，主站框架要突破傳統的單一調度自動化系統C/S模式，以P-P-C/S-B/S一體化架構，充分體現分布式網絡的管控一體的綜合集成系統特點，計算機網絡與軟件平臺技術充分體現功能與開放，并提供與異構系統跨平臺接口，與調度、負控、MIS、CIS等自動化子系統實現無縫集成。采用—體化主站設計方案，需要建設一個規模龐大的包含有地理信息系統功能在內的主站系統，功能完善并能夠充分實現資源和信息共享，防止設備和功能重疊。同時可避免重復投資。缺點是系統復雜，投資大，建設周期長。因功能過于集中．對系統的可靠性要求較高，系統故障時影響面較大。

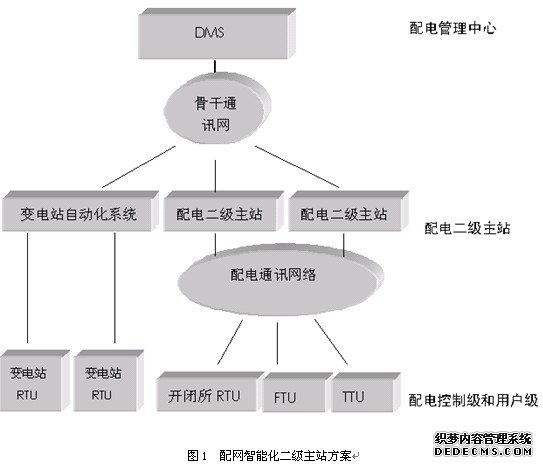

　　目前，我國配網智能化建設處于起步階段，沒有長期運行經驗，涉及到的許多內容還沒有標準和規范，一般不宜建立龐大的、功能十分完善的配網管理系統。為了節省投資，增強系統的靈活性，可采用二級主站方案，二級主站通常設置在變電站自動化系統內，它既可以是一個獨立的自動化系統，對整個變電站實施監視、測量、保護和控制，也可以上與控制中心或配電自動化管理系統DMS通信，下與饋線自動化系統相聯。如圖1所示。

　　圖1配網智能化二級主站方案
　　5．建議與結語
　　探索智能配網的科學構建，應以安全、可靠、先進、實用為目標，理論上講應建立在配電自動化的基礎上。但前些階段實施配電自動化工作中形成的誤區之一就是過分強調自動化及軟件功能，往往忽略了電網的根本需求。同時，在實施配網自動化工程中，存在的另一誤區，就是以GIS代SCADA(如ARCINFO)，實時處理圖形，增加了計算機工作負擔，人為地降低了系統安全運行的可靠性。因此，當前對智能配網建設側重點的建議是：以提高供電可靠性為第一目標的架空網為重點；以實現SCADA實時監控為重點；以確保主站信息處理的及時性為重點；對GIS在線管理當前應為次之。同時，對城市中一般以運行管理為主要目標的電纜網應根據當?shù)鼐唧w情況和條件區別對待。使智能配網的構建從起步開始就達到科學、先進、實用、實效的目的。
　　
