【摘要】闡述了Linux的電力自動化無人值班系統構建，SCADA/EMS和SCADA系統，重點論述了服務器-客戶端模型和Linux數據采集服務器，為系統的詳細設計和應用提供了參考。
　　關鍵詞：系統設計；無人值班；Linux；服務器
　　1系統構建

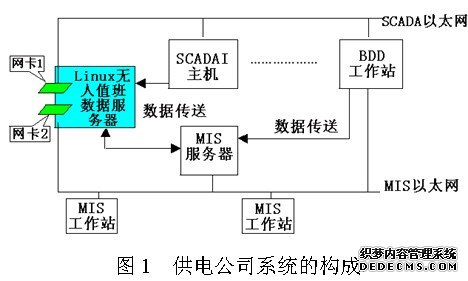

　　供電公司基于Linux的電力自動化無人值班系統構成如圖1所示：

　　圖1供電公司系統的構成
　　管理信息系統(MIS)是現代企業必不可少的管理工具。電力企業MIS中的各種功能子系統，如調度管理子系統，生產管理子系統，電量管理子系統等為工作人員提供各種與企業管理相關的信息。在電力系統實時運行中，SCADA系統是電力系統運行控制的核心。通過MIS和SCADA系統的集成，可以將SCADA系統采集來的實時數據以接近SCADA界面的形式顯示在MIS系統中的客戶機上，使得所有與系統運行相關的部門都能夠方便迅捷地獲得系統運行的最新信息，并通過簡單的操作獲得各種統計、分析結果。這對于電力系統的科學化運行管理，各部門有效的協同，具有非常重要的意義。
　　供電公司系統是在歷史服務器與MIS系統間搭一網橋，采用雙網（每臺機器插兩塊網卡）結構，保證信息能高速可靠傳輸。在兩個網都正常時，雙網可以分流和平衡負荷，以保證兩個網的流量均等，充分利用網絡資源；當其中一個網工作不正常時，雙網則起到備份作用，工作正常的網絡將自動接管所有的網絡通信工作，使通信能夠正常進行。兩塊網卡中，一塊同SCADA1連接，另一塊同MIS系統連接。MIS系統中的各工作站通過網絡訪問Linux無人值班數據服務器。
　　2SCADA/EMS、SCADA系統
　　2.1SCADA/EMS
　　EMS(能量管理系統)支持平臺由分布運行支持子系統、數據庫管理子系統、圖形和人機子系統、報表子系統、Web發布子系統組成。在新一代的電力自動化系統中，除了SCADA基本功能外，增加了許多被稱為高級應用軟件（PAS）的新功能，如狀態估計、安全分析、在線潮流等，此外，還開發了調度員仿真培訓系統（DTS）、調度管理信息系統（DMIS）以及自動發電控制與經濟調度（AGC/EDC）功能。這樣就成為了SCADA/EMS系統。目前，我國自主開發并在地調、網、省調投運的系統主要有:CC-2000、SD-6000、OPEN-2000。這些系統都采用RISC工作站和國際公認標準:操作系統接口用POSIX；數據庫接口用SQL結構化訪問語言；人機界面用OSF/MOTIF、X-WINDOWS；網絡通信用TCP/IP、X.25等。
　　供電公司現有的SD-6000系統是電力部重點項目，由電自院南瑞系統控制公司和淄博電業局合作開發的具有統一平臺的開放式分布式能量管理系統，1994年投運，1996年通過測試和鑒定。它被廣大用戶公認為是當前國內技術先進、功能強大、成熟性好、可靠性高的SCADA/EMS/DMS系統。
　　2.2SCADA
　　SCADA(SupervisorControlAndDataAcquisition)系統，即監測監控及數據采集系統。它可以實時采集現場數據，對工業現場進行本地或遠程的自動控制，對工藝流程進行全面、實時的監視，并為生產、高度和管理提供必要的數據。SCADA系統的主要結構包括遠程控制單元RTU(RemoteTerminalUnit)、通訊網絡及中心站。
　　3服務器-客戶端模型
　　電力系統中的網絡應用的是服務器－客戶端模型，網絡程序的主要執行過程如下：
　�。�1）系統啟動服務器執行。服務器完成一些初始化操作，然后進入睡眠狀態，等待客戶端請求。
　　（2）在網絡的某臺機器上，用戶執行客戶端程序。
　�。�3）客戶端進程與服務器進程建立一條連接。
　�。�4）連接建立之后，客戶端通過網絡向服務器發出請求，請求某種服務。
　�。�5）服務器接收到客戶端請求后，根據客戶端請求的內容進行相應的處理，然后將處理結果返回。
　�。�6）服務器斷開與客戶端的連接，繼續睡眠，等待其他客戶端的請求。
　　在保定電力調度系統自動化中用戶通過Windows客戶端軟件來訪問數據和報表。Windows客戶端應用程序通過與服務器建立聯接，發送請求，然后等待Linux服務器返回所請求的內容。Linux服務器等待接收并處理客戶端請求的應用程序。在接收到客戶端的請求之后，根據請求的內容，向客戶端返回所需的數據。Linux服務器為客戶機提供數據的具體工作流程如圖2：
　　圖2面向連接套接字的工作流程
　　4Linux數據采集服務器
　　保定供電公司電力自動化系統服務器主要負責完成數據的采集、數據庫的維護、原始數據的預處理和統計報表的生成。
　　4.1數據采集服務器的主要功能
　　從SCADA系統采集數據:
　　建立新數據庫，用新數據庫結構保存數據:
　　根據客戶端用戶要求檢索;}傳送數據:
　　提供電力系統數據曲線分析:
　　電力系統綜合報表編輯:
　　電動化綜合報表統計。
　　4.2數據采集和格式轉換
　　在系統中心要使Linux月仗務器采集SCADA系統以文件格式發送的實時數據，則會用到FTP(FileTransferProtocol)即文件傳輸協議，它小僅是一種TCP/IP應用層協議，而且是一種服務，在應用中，它又是應用程序名。FTP用來在網絡系統之間進行數據交換和文件傳輸，工作于客戶機/服務器模式。FTP服務器的主要用途是提供文件的存儲空間，目前Linux下的FTP服務器軟件相當多，常見的有ProFTP,Wu-FTP(WashingtonUniversityFTPserver),VSFTP等。Wu-ftpd是目前最流行的一種免費FTP服務器軟件，目前絕大多數的FTP站點都是由wu-ftpd來架設的，而wu-ftp如此流行的原因是因為它強大的功能。
　　5結論
　　本文對將Linux用于電力自動化無人值班系統的數據采集服務器中作了整體上的構建，完成了自動從SCADA采集數據讓其在后臺運行;服務器中對其進行初步的處理，實現了服務器/客戶端的數據通信等功能。當然，將Linux真正用于無人值班系統還是一個循序漸進的過程，特別是在對實時數據的處理上還需要不斷地完善，來滿足客戶端工作人員的需要，這些都需要進一步的工作。當然我國各供電公司的電力調度自動化系統并不完全相同，因此該系統在用于其它單位時，有些功能需要重新設計。
　　參考文獻
　　[1]肖文鵬.高效架設RedHatLinux服務務器[M].天津:天津電子出版社，2003
　　[2]王永福，張伯明，孫宏斌，等.基于Linux的能量管理系統.電力系統自動化[J].2001(20):55~58
　　[3]王士政.電網調度自動化與配網自動化技術[M].北京:中國水利水電出版社，2003
　　
