摘 要:論文分析了用于防止電壓崩潰的系統設計和運行措施，以某煉化公司電站為案例進行典型事例分析，最后分析了系統電壓波動原因分析和解決方案。

關鍵詞:電力系統，電壓崩潰，無功控制，靜止無功發生器

電力系統是一個非線性動態系統，電壓穩定是電力系統穩定的一個方面。無功供給不足將導致電壓失穩。

一、電壓穩定及電壓崩潰的定義

所謂電力系統電壓穩定性是指電力系統各母線電壓在正常和受擾動后的動態過程中被控制在額定電壓的允許偏差范圍內的能力。在電力系統中，人們把因擾動、負荷增大或系統變更后造成大面積、大幅度電壓持續下降，并且運行人員和自動系統的控制無法終止這種電壓衰落的情況稱之為電壓崩潰。這種電壓的衰落可能只需幾秒鐘，也可能長達10~20min，甚至更長，電壓崩潰是電壓失穩的最明顯的特征，它會導致系統瓦解。而所謂的電壓安全性是指在出現任何適當而又可信的預想事故或有害的系統變更后，系統維持電壓穩定的能力。綜觀國內外的電網電壓崩潰事故的發生和發展過程，從根本原因看，電壓失穩歸因于系統不能滿足無功功率需求的增加。典型的電壓崩潰過程可以描述為：在電力系統發生擾動后，因?yàn)榘l(fā)電機勵磁系統的強勵和負荷需求的減少，系統能夠保持電壓穩定之后，有載調壓變壓器OLTC 的連續調節使負荷電壓和功率得到恢復，同時OLTC原電壓下降，電流上升，導致發電機無功功率越限，發電機無功功率越限的連鎖反應使得負荷電壓急劇下降，這又使得補償電容器輸出的無功減少，以及電動機發生堵轉而吸收更多的無功，從而引起附近的電動機堵轉以及電容器端電壓的進一步下降，如此惡性循環最終導致了電壓急劇下降，出現電壓崩潰。

二、防止電壓崩潰的系統設計

(1)合理選取補償設備的大小、額定值和補償?shù)攸c(diǎn);

(2)電網電壓和發電機無功輸出的綜合控制，在正常運行中要備有一定的可以瞬時自動調出的無功功率備用容量;

(3)保護控制設備和電力系統的要求之間協調;

(4)正確使用有載調壓變壓器;

(5)完善低電壓自動聯切負荷設備;

(6)運行中保證系統的電壓穩定裕度;

其中：合理選取補償設備的大小、額定值和補償?shù)攸c(diǎn)和補償方法，電網電壓和發電機無功輸出的綜合控制，安裝足夠容量的無功補償設備,這是做好電壓調整，防止電壓崩潰的基礎。隨時校正正常負荷變化引起的電壓變化，需要一定的調節手段，而為了滿足事故緊急控制的需要，所要求的無功補償容量還必須能快速投入使用。在正常運行中要備有一定的可以瞬時自動調出的無功備有容量。不同的無功補償設備有不同的調節性能要求和不同的用途，如在由受端系統端的短路電流水平很低的電網中，樞紐變電所中裝設靜止補償器(SVC)往往不能起到預期的作用，在系統故障后的動態擺動過程中，支持受端系統側電壓的作用。隨著電力電子技術的發展，F(xiàn)ACTS 技術在電力系統中的應用越來越廣泛，其中新型靜止無功發生器ASVG，具有響應速度快，可以在從感性到容性的整個范圍中進行連續的無功調節，特別是在欠壓條件下仍可有效地發出無功功率，在系統對稱運行條件下所需儲能電容容量較小，從而可以減小裝置體積等優點，得到了電力工業界越來越大的關注。發電機勵磁調節器的負荷補償可調節其高壓側或通過升壓變壓器的一部分無功。在很多情況下，縮短了恒定電壓點同負載的電氣距離，有利于提高電壓穩定性。另外，勵磁控制的二級控制也可用于調節電網局部電壓。提高電壓安全性的緊急無功補償電源的最優配置地點的選擇，對于事故緊急無功補償控制效果影響很大，根據電壓崩潰的機理，將電網的電壓弱節點作為緊急無功補償電源的配置點是比較直接的方法，在無功電源規劃中應用的也較多。當然也有其它選擇配置地點的方法，例如將先導節點的概念應用到電力系統無功配置的規劃研究中，選擇目標為保證系統受擾動后所有負荷節點的電壓偏移最小，并給出了易于實現的先導節點選擇算法。電力系統電壓調整器(PSVR)的應用將明顯提高系統的電壓穩定性。

三、典型事例分析

2006 年某煉化公司電站2# 發電機由于主氣門不正常關閉無法正�；謴�(fù)，被迫緊急停車。8 分鐘后1# 發電機也因低電壓跳閘。造成兩臺發電機全部跳閘的嚴重后果。這是一起典型的電力系統無功不足的電壓崩潰事故。電氣微機保護裝置內記錄如下:

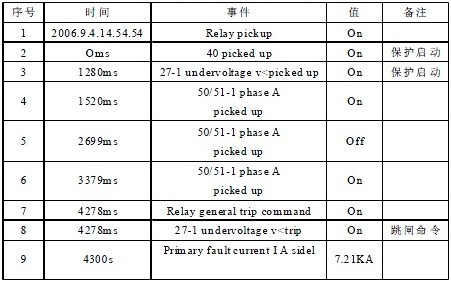

1.1# 發電機7UM622(見表一)

表1 分析說明:

(1)1# 發電機跳車時發電機發出69.44MW 有功功率，從系統吸收59.74MVAR 無功功率。

(2)1# 發電機端口電壓下降至4.23kV(約為正常時的67%，保護定值為75%、35;65V、0.55跳閘)

(3)4、5、6 項保護動作情況說明此時1# 發電機端口系統發生了系統振蕩，電流、電壓波動較大。

2.1# 發電機7UM622 保護內波形圖

從波形分析，保護裝置錄波啟動后600ms 時電壓己下降至4.72kV(75%左右)，1100ms 時下降至4.41kV(70%左右)，說明系統電壓波動明顯。

四、系統電壓波動原因分析

(1)說明在2# 發電機停車后，電站系統無功功率大量不足，從外系統吸收大量無功功率。

(2)2# 發電機停機時還發有37.29MVAR 無功功率，瞬時的停機對系統造成較大波動，引起1# 發電機端口出現系統振蕩、波動。

(3)1# 發電機在2# 機停機后，有功功率出現波動，從數據顯示最大值達69.44MW，此時1# 機受總視在功率75MVA 限制，無功無法達到最大出力，限制了1# 發電機勵磁系統的強勵倍數，所以從1#發電機功率曲線分析，1# 發電機無功功率有明顯上揚(均達10MVAR)，但上升后明顯無法維持穩定運行。

(4)所以說明在2# 發電機停機后電站系統出現無功功率嚴重不足，電壓明顯下降，此時1# 發電機強勵動作，但受總能力所限，無法維持發電機端口電壓在正常水平，引起發電機低電壓保護動作跳閘。

五、解決方案

在電站一臺發電機跳車情況下，總變兩臺主變壓器電流最大均達到150A(額定電流為316A)，基本達到半負荷運行。有載調壓機構自動閉鎖，無法通過變壓器分接頭優化控制達到調整電壓的目的。由于公司備用無功均采用手動操作的水平，在事故狀態下，無法及時調整。由此，采用了新型靜止無功發生器(ASVG)和電力系統電壓調整器(PSVR)的無功/ 電壓控制策略，作為提高系統可靠性的改進方案。

參考文獻：

[1]盧強，孫元章.電力系統非線性控制[J].北京科學出版社，

1993.

[2]王志芳.二級電壓控制的研究.[D].北京:清華大學，1998.

[3]李基成.現代同步發電機勵磁系統設計及應用[M].中國電力

出版社，2005.

---
