摘要：近年來，隨著經濟的發展和科技的進步，人們對照明燈具節能和科學管理提出了更高的要求，使得照明控制在智能化領域的地位越來越重要。在如今全國各地的地鐵建設熱潮中，各地鐵公司以及建設者乃至使用者也意識到了智能照明的重要性。本文分析了智能照明控制系統的優越性及特點，并總結了智能照明控制系統在實際生活中的一些應用，對智能照明控制在地鐵工程中的運用的發展做出了良好的展望。

關鍵詞：智能照明控制系統;地鐵工程;優越性;特點;運用

Abstract: in recent years, with the development of economy and the progress of science and technology, people on the lighting energy saving and scientific management put forward higher request, make lighting control in the field of intelligence is becoming more and more important. Now all over the country in the subway construction boom, the subway company and builders and users are aware of the importance of intelligent lighting. This paper analyzes the intelligent lighting control system and the superiority of the features, and summarizes the intelligent lighting control system in the actual life of some of the application of intelligent lighting control in the application of the subway engineering development made a good prospect.

Keywords: intelligent lighting control system; The subway engineering; Superiority; Characteristics; use

1.智能照明控制系統的優越性

近年來，隨著經濟的發展和科技的進步，人們對照明燈具節能和科學管理提出了更高的要求，使得照明控制在智能化領域的地位越來越重要。在如今全國各地的地鐵建設熱潮中，各地鐵公司以及建設者乃至使用者也意識到了智能照明的重要性，這直接關系到搭乘者的舒適度以及安全度。使用智能的照明控制系統，更能體現其在節能與管理方面的優勢，同時也能響應當今的綠色社會、節能社會和低碳生活的理念。

傳統的地鐵公共區域照明工作模式，只能是運營時開燈，結束運營時關掉普通照明燈。但是，這種控制方法具有一定的局限性： 1) 控制回路的數量一般較少，只是大面積區域控制。 若將回路劃分的較細則造價昂貴。2) 現場通常不設置開關，所有照明回路通過BAS中控室控制，現場無法干預照明狀態，使用不便。3) 控制功能簡單，只能實現定時、開關的功能，若要實現場景預設、亮度調節，軟啟動軟關斷等復雜的功能技術難度較大。4) 由于照明系統并不是一個獨立的系統，所以，在BAS系統出故障時，照明系統也受到影響。而采用了智能照明控制系統后，我們可以根據不同場合、不同的人流量，進行時間段、工作模式的細分，把不必要的照明關掉，在需要時自動開啟。同時，系統還能自動調節車站內照度，控制系統實現了不同工作場合的多種照明工作模式，在保證必要照明的同時，有效減少了燈具的工作時間，節省了不必要的能源開支，也延長了燈具的壽命。

因此，在市場上采用獨立運行的智能化照明系統，應運而生。它有一套獨立的控制協議，相對BAS系統來說比較簡單，完全能滿足對照明控制的需求，價格也更有競爭力。目前智能照明控制系統多數采用現場總線技術，具有分布式智能控制的特點和開放性;而且產品具有多種接口單元(RS232、以太網等)和功能強大的接口程序，許多系統或軟件均可方便地與之集成。因此，采用智能照明控制系統會使設計更簡單，安裝更快捷，使用更靈活，管理更方便。智能照明控制系統在節能和節省燈具使用的同時，有效節省了電費與管理費用的支出。從以往一般的辦公大樓運營的經驗來看，節能效果能達到40%以上，地鐵站節能效果也能達到25%左右。

2.智能照明控制系統的特點

智能照明控制系統具有以下幾個特點：

(1)智能照明控制系統控制方式多樣化�，F(xiàn)場面板手動控制、光感控制、移動感應控制、紅外線遙控、定時控制、場景控制、中央控制。

(2)智能照明控制系統控制模塊的尺寸為標準模數化設計，體積小，不需要另外增加控制箱。

(3)全分散模塊化結構，元件可分散放置，每個元件均內置微處理器，每個元件可獨立工作，不需要主機控制，元件之間為對等關系，任何一個元件損壞不會影響其它元件的運行。

(4)在地下車站的出入口和地上站中可安裝光線感應器，可根據自然光的照度，自動控制燈光的開關，在自然光線充足時，可自動將燈光關閉，以達到節能的目的。

(5)可與消防聯動，在消防報警時將廣告照明和正常照明切斷，并可設置消防報警控制的優先級別為最高，在消防報警時，現場面板或定時控制將不起作用，提高了安全性。

(6)具有系統設備監視功能，能夠監視系統內分布于不同地點不同配電箱的設備通訊狀態，一旦發現有設備不能正常通訊，立即在中控電腦上顯示，便于運營部門的維護。

3.智能照明控制系統在實際中的應用

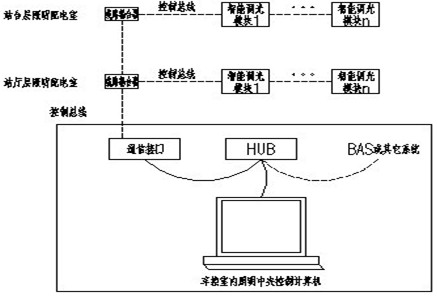

智能照明控制系統主要用于車站公共區(站廳層公共區、站臺層公共區)及出入口走道的正常照明。智能照明控制系統的主機設置于車站控制室，通過通訊線與照明配電箱內的控制模塊以及設置在現場的控制面板相連，進行控制信號的傳遞。智能照明控制系統是全數字、模塊化、分布式、總線型控制系統，它將控制功能分散給各功能模塊，中央處理器和各功能模塊之間通過網絡總線連接成一個整體，自成一完整體系，同時可通過網關連接至車站綜合監控系統實現系統集成�？刂葡到y(tǒng)硬件主要包括計算機、網絡連接控制器、調光模塊、開關模塊、智能面板開關、觸摸屏及各類傳感器等。通過智能照明控制系統可以實現：公共區照明的開關及調光控制、設備區照明的開關控制、區間照明的開關控制、廣告照明的開關控制及各區域照明的模式控制等。

根據運營需要可以將所控區域的燈光預先設定為各種場景，需要時可通過就地面板控制、時間自動控制、照明終端中央監控控制等在各種場景間進行切換。車站按照4種場景模式運行：正常模式、節電模式、火災模式、停運模式。

(1)正常模式。用于正常運營時的客流高峰期和節假日，客流高峰期一般指每天7：00~9：00及17：00~19：00時間段，客流高峰時間段數及時間范圍均可調。

(2)節電模式。用于正常運營時的非客流高峰期。

(3)火災模式。當發生火災時，由車控室確認后，強制切斷有關非消防電源，接通報警裝置、火災應急照明燈和疏散指示燈，轉入活在模式�；馂�(zāi)模式下，智能照明控制系統只監視不控制(即只顯示系統的工作狀態)，可有選擇的手動切斷有關非消防照明電源�；馂�(zāi)模式下，廣告照明全部切斷，車站工作照明(公共區工作照明、公共區節電照明、設備區照明)延時切除。延時時間均可調。

(4)停運模式。用于停止運營的時間段，停運模式隨著實際運營時間而定，時間可調。

在深圳地鐵的現有2號線的建設運營中，以及地鐵7、11號線的設計中，車站的照明(不包括應急照明)控制采用了智能照明控制系統。

以下為現正設計中的11號線采用的智能照明的控制方式：

照明采用智能分布式控制總線系統，照明控制系統自成體系，并作為子系統集成到地鐵管理系統中。照明控制系統各功能模塊分別安裝在對應系統箱內，各功能模塊通過控制電纜連接，各分支線通過線路連接器連接成一個系統，系統帶有定時器且時間可方便調整，以對照明進行定時控制。其中應急照明配電箱、應急導向配電箱不屬于智能照明控制系統控制范圍。

4.結語

智能照明控制系統最大的特點是場景控制，可預先設置不同的場景(營造出不同的燈光環境)，并利用時鐘控制器及各種傳感器及遙控器達到對地鐵內燈光的自動控制。通過車站內車控室的綜合控制，既能實現節約能源，又能增強照度及照度的一致性，并且延長燈具壽命、提高車站內乘客的舒適度。由于智能照明控制系統相對傳統的照明控制擁有的優越性，隨著國內各地地鐵項目的蓬勃開展，可以預見到在不遠的將來，這種技術將得到越來越迅速的發展，在地鐵內的運用也越來越普及。

參考文獻：

1、王淑晶.淺談智能照明控制系統在鐵路大型客站的應用.鐵路通信信號，2010.02)

2、孫宗智.王濤.一種智能照明控制系統方案的研究.《信息技術與信息化》，2010.01

3、邰晶.辦公樓智能照明控制系統節能效果分析.《低壓電器》，2009.12

4、周偉.EIB智能照明控制系統在地鐵中的應用�！冬F(xiàn)代城市軌道交通》，2011.01

---
