摘要：在當代民用住宅建筑中，由于等電位聯結設計缺乏操作很強的注解說明，造成一些工程的施工技術人員對等電位聯結實施防護的技術不能正確理解，在施工中存在安全隱患，造成等電位聯結的失敗。此外，等電位聯結對雷電電磁脈沖侵入的防護電學理論，是建立在現代防雷理論之上，在實施中必須掌握雷電防范技術;加之在工程實施后缺乏具有代表性的案例用以參考與借鑒，導致對等電位聯結在雷電防護方面的技術理解與論述難度很大;本文以2011年霽月園小區弱電機房?jī)?nèi)聯通設備被雷電擊毀的案例，探討民用住宅建筑中等電位聯結實施技術，及其對雷電脈沖的有效防護作用。

關鍵詞：等電位聯結，電磁脈沖，暫態過電壓，防護

Abstract: in the contemporary civil residence building, because lack of operation equipotential connection design very strong comments that caused some engineering construction technical personnel equivalence equipotential connection defense technology can't implement correct understanding, in construction, unsafe, cause the failure of equipotential connection, etc. In addition, the potential for lightning electromagnetic impulse coupling into protective electrical theory, is based on modern lightning protection theory on, in the implementation must master the lightning prevention technology; And after the implementation of the lack of the typical case for reference and the model, lead to equivalence equipotential connection in the lightning protection technical understanding and discusses very difficult; This paper in 2011, ji month garden district elv the telecom room unicom equipment targeting the case by lightning, discusses civil residence architectural equipotential connection medium implement technology, and the effective protection for lightning pulse role.

Keywords: equipotential connection, electromagnetic pulse, transient overvoltage, protection

一 等電位聯結技術實施的現狀分析

1.1 我國等電位聯結技術實施的現狀

目前，在民用建筑電氣等電位聯結的設計中，均是參考02D501-2《等電位聯結安裝》的圖集來設計，由于圖集設計中沒有操作性很強的注解資料，造成目前設計人員對等電位聯結技術的理解的分歧很大，成為當前等電位聯結技術在工程實施中發展的瓶頸;此外， 規范、定額存在不協調，由于缺乏相應的定額，盡管有工程設計，但出于施工的成本考慮，導致需要聯結的對象未有聯結，是造成工程隱患的又一原因。

1.2 等電位聯結概念分析

引入等電位聯結概念的目的是，實現電擊間接防護的重要手段和必要措施。其定義和作用可以在相關標準、規范中得出：

1. IEC在雷擊保護標準中指出，等電位聯結是建筑物內部防雷措施的一部分。

2. 美國國家電氣法規對等電位聯結的定義如下：將各金屬體做永久的聯結以形成導電通路，保證電氣的連續導通性并將預期可能加于其上的電流安全導走。

3. 我國標準GB50057-2010對等電位聯結的定義：將分開的裝置、諸導電物體等用等電位聯結導體或電涌保護器聯結起來以減小雷電流在其之間產生的電位差。

二雷電電磁脈沖產生電勢差的技術分析

1. 雷電電勢差的產生

根據當代防雷設計理論，雷電電勢差產生的途徑主要有兩種：a. 雷擊建筑物 b. 雷電的電磁感應。

對于民用住宅建筑，雷擊建筑物時，主要能量會通過接閃器，引下線及接地體等接地裝置泄放大地，與等電位聯結的設計關聯不多。值得強調的是利用建筑結構內的自然鋼筋形成的金屬網并不是一個理想的等電位體。根據目前對雷電的研究，建筑物內的鋼筋網可以有效的防范住大部分雷電電磁脈沖對建筑內部的侵入。但其仍不是理想的法拉第籠，當金屬籠一側遭受雷擊時，沿此處的引下線方向可產生每米幾萬伏特的電壓梯度，電磁脈沖仍可能侵入到建筑物的內部，造成內部設備和人員的危險。換句話說，利用建筑物結構內自然鋼筋網格無法徹底防范雷電電磁脈沖侵入，采用等電位聯結才是消除或減弱其侵入建筑物內部，造成其對建筑內人員及設備損壞的必要防護措施。

2. 產生雷電電磁感應電勢差的理論分析：

雷電電磁感應理論，是建立在當代對雷電不斷研究的基礎之上，隨著人類對雷電的認識不斷發展而不斷更新的理論;根據目前普遍的認識，雷電流具有很大的幅值和波頭上升陡度，能在所流過的路徑周圍產生很強的脈沖磁場，這種快速變化的脈沖磁場交鏈導體回路時，能在回路中感應出電動勢，產生過電壓或過電流。對于住宅工程而言，產生暫態過電壓的途徑主要有兩種：一種是引下線與室內金屬導體交鏈時，另一種是通過架空線路反擊產生的高電壓。

當建筑A遭受雷擊時，沿引下線的方向流入接地體的瞬間，距接地裝置一定距離的P點將產生過電壓，其Up值為：

Up = I·Ra + la·L 0 ·di / dt 。

式中： Up ： P點的對地暫態電位， kv;

I ： 雷電流， kA;

di / dt ： 雷電流波頭陡度;

Ra ： 沖擊接地電阻， Ω;

L 0 ： 引下線單位長度電感， μH/m;

la ： P點到引下線的距離， m 。

三 消除雷電電磁感應電勢差的等電位聯結設計的探討：

1. 消除金屬管線交鏈電磁感應過電壓的等電位設計

《民用建筑電氣設計規范》JGJ 16-2008中對此條作了規定，詳見P146 11.3.5和 P149 11.4.5;強調了利用等電位帶的均壓作用，為等電位聯結設計提供了理論基礎。根據暫態過電壓形成的圖示可以看出，將管線1每隔5-6米和樓板內的鋼筋網聯結后，無論引下線上傳遞的過電壓有多大，在鋼筋網的均壓作用下，在其范圍內聯結的金屬管線1都處在近似電位上;同理，若此時人員觸及到管線1和其它與接地網聯結的金屬管線2時，也不會產生危險。此外，文中所述的電壓梯度值是建立在一根引下線數學模型中的，工程實施中將引下線及管線1分別與多處等電位帶及樓板鋼筋網格聯結后，結構內的多數豎向主筋均起到對雷電流的限流和分流作用時，引下線P點的電感電壓梯度可以明顯減小，避免或減弱了雷電電磁脈沖對建筑內部的侵入。

2. 消除外接導線電磁感應過電壓的等電位設計

為了說清此問題，筆者先講述一個案例，探求等電位聯結防護技術的實質。

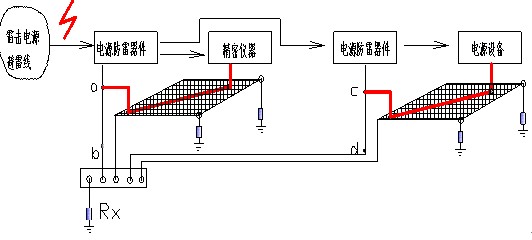

圖二 等單位聯結防護設計失效分析(紅線標注除外)

圖示說明：雷擊電源避雷線時，產生的過電壓電涌沿架空線及電源導線引入建筑物，電源防雷器件正常工作，但與其連接的設備電源被擊毀。

圖示分析：盡管按照?qǐng)D示作了等電位聯結，但仍在雷擊防護中產生失敗，究其原因，是對雷電的防護理論的概念理解不正確：首先，是對防雷理論中的接地電阻值的認識不正確：對于等電位聯結而言，其防雷接地電阻值和供電接地防護系統的電阻值有所不同，在計算供電系統對地電壓時，導線的電感是忽略不計的，其電壓跟其接地電阻大小相關，但計算雷電電位梯度時必須要考慮導線的電感電壓，圖集中規定的等電位聯結接地電阻值為3Ω，主要是對其導通性作了量化標準，并非強制性要求，更不是衡量等電位聯結是否有效的判定方法，這點也可以從一些資料中證實：某些山區的配電所其總等電位聯結的接地電阻值高達幾十歐姆，但其聯結的設備至今仍沒有發生被雷擊毀的事故，也證實了筆者的觀點。圖例中按照電涌保護器可以承受的 8/20μs, 40kA電磁波脈沖計算，當其正常工作時a、b導體間產生1.4 * 40 / 8 = 7000V,加上電涌保護器上的殘壓1400V，有將近8400V的高壓，也正是此電壓將連接設備擊穿，造成了等電位聯結的防護失敗。

四 結束語

本文是筆者從事十多年建筑電氣設計與施工技術工作的經驗總結 ，論述中參考了部分專家學者的建議及親身經歷的工程案例的論證分析，通過查閱相關書籍、規范、學術論文，提出了自己對等電位聯結在對雷電電磁波防護方面的設計方法;希望其在類似工程的的實施中能予以借鑒。文章的論述及分析不免存在膚淺之處，希望讀者批評、指正。

參 考 文 獻

1. 徐華 ，02D501-1等電位聯結安裝 ，中國建筑標準設計院，2004.4 。

2. 鮑林棟， 工程實用電氣技術，中國鐵道出版社，2005. 3 。

3. 張小青， 建筑防雷與接地技術， 中國電力出版社，2002 。

4. 建筑物防雷設計規范 GB 50057-2010 ，2011年版

---
