摘要：隨著鐵路現代化建設步伐加快,鐵路電力設備自動化程度的不斷提高,信號設備對供電 質量的要求也越來越高,電力遠動系統在電力設備運行中發揮著越來越重要的作用。本文針對電力遠動的特點、構成、功能等幾個部分進行詳細的介紹。

關鍵詞：鐵路電力;遠動系統;措施

Abstract: with the railway modernization construction pace, railway power equipment automation degree unceasing enhancement, signal equipment for power supply quality requirements of the more and more is also high, power far dynamic system in power equipment operation is playing a more and more important role. According to the characteristics of dynamic power far, structure, function and so on several parts for detail.

Keywords: railway power; Far dynamic system; measures

一、引言

近年來，伴隨著中國鐵路五次大提速，中國鐵路通信信號事業得到了迅速發展。為鐵路通信信號設備服務的鐵路電力行業技術也全面向微機化、網絡化方面發展。

最近幾年，做為網絡化技術的核心，電力遠動技術已開始在鐵路電力行業得到廣泛運用。目前，電力遠動技術在各路局使用時一般采用的技術方案包含幾部分內容。

鐵路電力系統由鐵路沿線變配電所、10kV貫通電力線路、低壓配電系統及配套電力設施組成，擔負著為鐵路沿線信號電源、通信電源等一級負荷和動力照明等二、三級負荷的供電任務。鐵路電力遠動系統利用先進的計算機軟硬件技術、網絡通信技術，對鐵路電力系統的各重要環節，如變配電所、通信電源、信號電源、貫通線10kV分斷開關等，進行集中監視、控制、故障報警和處理，實現電力供電系統的自動化調度和管理，提高供電可靠性及運行管理和維護水平，保證鐵路電力系統的安全、經濟運行。

二、鐵路電力系統特點

鐵路電力系統由于應用的特殊性，在系統構成和功能上都有一些有別于地方電力系統的特點，主要體現在3個方面;

(一)電壓等級低，變(配)電所結構單一。從電力系統的角度看，鐵路負荷屬于終端負荷，直接面對最終用戶，所以鐵路電力系統絕大多數為10kV配電所和35kV變電所。

由于功能要求、應用范圍基本相同，所以鐵路電力系統中的變(配)電所構成基本相同，功能配置也變化不大，根據鐵路變(配)電所結構與功能標準化的特點，在進行鐵路電力系統配網自動化設計時，可以將變(配)電所的功能作為標準實現方式統一考慮。

(二)系統接線形式簡單。鐵路電力系統的接線就像鐵路一樣，是一個沿鐵路敷設的單一輻射網，各變(配)電所沿線基本均勻分布，并且互相連接，構成手拉手供電方式。連接線有兩種：一種是自閉線，還有一種是貫通線，可能二種連接線都有，也可能只有二者之一。 (三)供電可靠性要求高。鐵路電力系統雖然電壓等級低，接線方式簡單，電氣集中設備及區間自閉信號點提供可靠、不間斷電源但直接為鐵路各車站供電，對供電可靠性的要求很高，其負荷(自動閉塞信號)的供電中斷時間不能超過150ms。

三、典型鐵路電力遠動系統的構成

為了充分發揮電力貫通線作用，確保電力貫通線安全可靠供電，減少對鐵路運輸生產的影響，遠動技術被引入到鐵路電力系統。

鐵路10kV電力遠動系統是一個綜合的鐵路供電及設備運行管理系統，由鐵路供電的特殊要求，決定其需要采集的數據量。鐵路電力遠動系統一般選用分層分布式系統結構，主要由遠動控制主站、遠動終端和通信通道三部分構成.

鐵路電力遠動系統對鐵路配電所、電力線路及信號電源運行情況的實時監測控制，起到消滅事故隱患，加快故障處理速度，保證鐵路行車供電的作用。

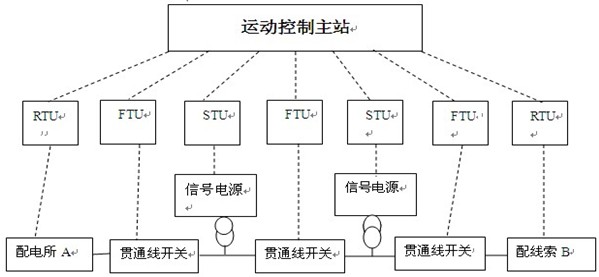

鐵路電力遠動系統采用N鏈式結構，即一臺遠動控制主站對應著N個被控端;系統一般除了具有遙測、遙控、遙信功能外，線路故障的功能。鐵路電力遠動系統如圖1-1所示。

四、鐵路電力遠動系統的主要功能

(一)遙測、遙信、遙控功能。遙測、遙信、遙控和遙調是遠動系統的基本功能。應用通信技術傳送被測變量的測量值，稱為遠程測量，簡稱遙鍘。應用通信技術完成對設備狀態信息的監視，稱為遠程信號，簡稱遙信。

調度控制中心送給發電廠或變電所的遠程命令有控制命令和調節命令等。應用通信技術，完成改變運行設備狀態的命令稱為遠程命令，又稱遙控，當調度控制中心需要直接抑制發電廠、變電所中的某些設備，如斷路器的合閘、分間，發電機的開機、停機等，就發出相應的控制命令。這種應用通信技術，完成對有兩個確定狀態的運行設備的控制稱為遠程切換。在國內，通常把遠程切換也稱為遙控。

遠動系統的功能根據電力系統的實際需要還在不斷地擴展，為了有助于分析電力系統的事故、保證遠動裝置的正常遠行和便于維護，還具有自檢查、自診斷功能等等。

(二)線路故障檢測。遠動系統在線路故障檢測中發揮了重要的作用。故障發生時，采用過電流檢測原理，即判斷線路電流是否超過整定值來檢測故障。由FTU檢測到故障并上報主站，主站系統首先完成故障自動定位功能，在確認線路失電的情況下，自動遙控斷開故障線段兩側的負荷開關，隔離故障點，最后，自動下發遙控命令閉合兩側配電所出線開關，恢復非故障線段的供電，并給出提示信息和故障處理報告，供調度員作進一步分析。故障發生時，主站自動查找故障區間內所有FTU的暫態310值，找到最大值所在的FTU，則故障點位于該FTU相鄰的某一側。然后比較該FTU兩側的暫態310值，找到較大者，并比較最大值與較大值暫態零序電流的方向，如果相同，則故障點位于最大值FTU的另一側;如果相反，則故障點位于兩者之間。主站系統根據FTU上報的線路電壓數據，高壓斷相故障的位置應該在第一個出現任意線電壓或相電壓低于斷相故障電壓上限門檻值(如小于180V)，而且大于斷相電壓下限門檻值(不為O，如大于30V)的開關和與其相鄰的上游開關之間。鐵路10kV電力貫通線自動化系統的實施，大大地提高了鐵路供電的可靠性，減少了電力管理維護工作量，極大地推進了鐵路供電管理的現代化進程，發展前景十分廣闊。目前，該系統已應用于多條鐵路線上。

五、鐵路遠動的實現問題

目前電力遠動設備在使用中主要存在以下幾個問題：(1)站端通信(FTU列車站)設備抗雷電能力弱，易損、故障多發。(2)接地電阻不能滿足要求。(3)缺少電力遠動專用通道�，F(xiàn)在很多鐵路的遠動通信干道主要有兩種，一是共用路局TMIS網：二是利用信號微機監測網，共用小帶寬通道。這些直接影響了遠動的使用。

針以上這些問題，一般整改需要：(1)整治不合格接地電阻：(2)用光纜代替一般電纜和網線。(3)改善電力遠動通道，例如可以采用信號微機監測網，相對于使用路局TMIS網通道故障率低，能節省通道租用費。

六、結束語

遠動技術的應用，能夠使調度值班員在調度中心就可以實時監控全線電力系統的運行情況，也能夠使調度中心的上級主管部門及時掌握系統運行的狀態，進一步提高故障分析的全面性;同時遠程操作大大降低了操作人員人身事故發生的幾率，適應了新時代經濟發展的要求。

參考文獻：

[l]汪種. 淺談鐵路電力貫通線路的遠動系統[J].鐵道勘測與設計，2009，(5).

[2]唐濤，電力系統廠站自動化技術的發展與展望[J].電力系統自動化.2004.

[3]錢照明、程肇基著，電力電子系統電磁兼容設計基礎及干擾抑制技術[M]，浙江大學出版杜.2000：9—31.

---
