建筑電氣安裝中配電箱的常見通病分析及防治措施

發布時間： 1

摘要：隨著社會的發展與進步，重視建筑電氣安裝中配電箱的常見通病分析及防治措施具有重要的意義。本文主要探討建筑電氣安裝中配電箱的常見通病分析及防治措施的有關內容。

關鍵詞：建筑電氣安裝配電箱通病防治

Abstract: along with the development of social development and progress, pay attention to in the construction of electrical installation distribution box of the common failing analysis and prevention measures has the vital significance. This paper mainly discusses the building electric installation of the common faults common distribution box analysis and prevention measures related content.

Keywords: building electrical installation common distribution box control and prevention

引言

隨著建筑施工及生活水平的提高，人們對電氣安裝工程質量有了更高的要求，所以，對工程中常見質量的通病應給予足夠的重識。做到事前控制，對提高建筑的安全性、舒適性是很有必要的。

1、穿線導管及電線敷設

1.1常見質量通病

1)導線敷設時不按設計圖紙配線，導線顏色不按標準配置。

2)導線連接用劣質壓接帽或不焊接，不用橡膠絕緣帶包扎。3)電線管進箱盒不順直，鋼管管口有毛刺，不光滑無護口，吊頂內電氣配管不規則，不固定，不到位。4)金屬軟管及波紋塑料管敷設長度超過規范規定，接線盒不加蓋或用劣質品。5)鋼管暗配管及管內穿線通常表現在鋼管彎曲半徑不合要求、接頭方法不正確、導線絕緣層損壞、導線聯結不合格等。6)暗敷管路保護層小于15 m，有的個別外露。7)明配管不牢不平整。

1.2防治措施

1)嚴格控制配管及各種線盒的品種、規格、型號、質量;嚴格控制導線的品種、質量、絕緣電阻，必須符合設計要求及有關技術標準規定。不符合國家現行標準的產品，不得使用和安裝。

2)管內敷設的絕緣導線，其額定電壓不應低于500 V。導線敷設時要嚴格按設計圖紙配線，不得私自更改。

3)配線管道的直徑、彎曲數量、彎曲半徑以及接線盒的布置，均應保證能向管內穿線及換線，而不損傷導線絕緣層。管子彎曲處不應有褶皺、凹穴和裂縫現象，暗配時管彎曲半徑不應小于管外徑的6倍。

4)鋸管時應做到切口垂直、不破裂、管口應銼平、刮光，使管口無毛刺且平整光滑，若出現馬蹄口，應重新切斷。

5)由于鋼管絲扣連接的部位不同，管段套絲長度也各不相同。用在與接線盒配電箱聯結處的套絲長度，不宜小于管外徑的1.5倍;用與管與管相連接部位時的套絲長度，不得小于管接頭長的1/2加2扣～4扣，需倒絲連接時，連接管的一端套絲長度不應小于管接頭長度加2扣～4扣。

6)因操作不慎而使鋼管護口遺漏或脫落者，應及時補齊，護口與直徑不符者應及時更換。

7)鋼管與鋼管，鋼管與盒(箱)采用絲扣連接時，為了使管路系統接地(接零)線良好、可靠，在管接頭的兩端及管與盒(箱)連接處，要用相應圓鋼或扁鋼焊接好接地跨接線，使整個管路可靠地連成一個導電的整體，以防止導線絕緣損傷，而使管子帶電造成事故。

8)管內穿線應在建筑物抹灰、粉刷及地面工程結束后進行;穿線前應將電線保護管內的積水及雜物清除干凈。

9)管內導線不應有接頭和扭結，此種現象在檢查時不易發現，由于在穿線時長度不足而產生。施工人員應及時換線重穿，否則引起后患。接頭應設在接線盒內，嚴禁穿入絕緣已損壞并纏包了絕緣線的導線。管內穿線一般不超過8根，不同電壓等級和不同電度表的導線不應穿入同一線管內。

10)除敷設在混凝土內的管外壁均應進行防腐和刷油，敷設在混凝土內的管內壁也要進行處理。如使用鍍鋅鋼管時，凡鍍鋅層破壞處均做防腐處理。

11)暗配管保護層小于15 mm，有的個別外露，主要是開槽敷管的深度不足，應按有關要求預埋管或開槽，預埋管位置要準。

12)明配管不牢不平整，應按規程要求，將固定點按要求固定，固定點應牢固，配管時應先畫線，用粉線袋在線路敷設的位置彈線，安線敷管，以保證配管橫平豎直。

2、配電箱安裝

2.1常見質量通病

1)安裝高度不符合規范規定,位置不合理。2)配電箱垂直度、水平度超標準。3)箱內導線不按設計圖紙接線,箱內開關及漏電保護器不按設計配置。4)接地線(PE)和零線(N)壓接不規范、多根導線壓在一起,不牢固接觸不好。5)配電箱N(xiāo)線和PE線端子(匯流排)擁擠,操作不方便。6)配電箱用電氣焊亂割孔,不用專用工具開孔,箱內回路無標志牌,箱體不與PE 線聯結。7)箱體距地高度不一致,箱門開啟不靈活。8)配電箱表面油漆破壞、脫落。

2.2防治措施

1)選擇正規廠家生產的配電箱。

2)對配電箱垂直度、水平度超標準,應嚴格工序檢查。應在安裝時就找正、找平,免得有誤差。

3)認真學習規范標準,接地(PE)線和零線(N)是安全保護的重要措施,如接地(PE)線和零線(N)多,可增設匯流排,將接地(PE)線或零線(N)壓在匯流排上;多股線應加接線端子,壓接時應加平墊和彈簧墊,螺栓應壓接牢固。

4)配電箱N(xiāo)線和PE 線端子,在訂貨時應考慮操作方便,并應考慮配線間距,滿足規范要求。

5)配電箱應安裝在干燥、無灰塵、明亮、不易受損、受振以及便于查表、檢查維修的場所。配電箱安裝高度下沿距地一般為1500mm。

6)配電箱的進管(線)孔應為壓制孔,進線管應從規格適當?shù)目字幸M(jìn),并順直排列整齊,一孔一管,進管的長度應帶好鎖緊螺母后剩2扣～4扣,帶牢護帽。嚴禁用氣焊和電焊割孔,應用開孔器開孔或擴孔后再用銼刀銼圓。

7)配電箱預埋或預留孔均應在其上方設置過梁,以免箱體受壓變形。

8)配電箱選擇活面板的產品,待抹灰完成后再安裝。箱門安裝方法應合理,使之能開啟180°。一定要加強圖紙會審,在不合乎要求的位置上,不能安裝配電箱。

9)箱體必須與保護接零(接地)線聯結牢固、可靠。

10)搬運時要分清責任。

3、電源進線總配電箱的等電位聯結問題

目前，鐵路建筑電氣設計中，普遍對電源進線總配電箱的等電位聯結未作要求或交待不清。據國內外電氣事故統計，低壓系統短路在多為相線碰殼、金屬管道結構和在地的接地故障，而這些設備外殼、管道、金屬結構帶對地故障電壓沿電氣線路及各種金屬管道竄入的危險故障電壓易導致人身電擊和電氣火災事故。筆者認為，在提倡以人為本的今天，必須依據《低壓配電設計規范》及《等電位聯結安裝》(97SD567)做好電源進線的總等電位聯結，總等電位聯結的作用在于降低建筑物內問接接觸電擊的接觸電壓和不同金屬部件問的電位差，并消除自建筑物外繹電氣線路的各種金屬管道引入的危險故障電壓的危害，它應通過進線配電箱近旁的總等電位聯結端子板(接地母排)將下列導電部分互相連通：

(1)進線配電箱的PE(PEN)母排;

(2)公用設施的金屬管道，如：上、下水、熱力、煤氣管道等：

(3)如果可能，包括建筑物金屬結構;

(4)如果做人工接地，也包括其接地極引線。因此，在《等電位聯結安裝》(97SD567)中明確規定“建筑物每一‘電源進線都應做總等電位聯結，各等電位聯結端子板應互相連通。同時，應注意總等電位聯結線的截研要求：最小值為6mm 銅線、熱鍍鋅Φl0圓鋼或25×4扁鋼，一般不小于進線PE (PEN)的一半。進戶電源實施總等電位聯結后，可防止TN系統電源線路中PE或PEN線傳導引入故障電壓導致電擊事故，同時可減少電位差、電弧、電火花的發生機率，是避免接地故障引起的電氣火災事故及人身電擊事故的有效措施，其效果勝過單純的接地保護。下圖為T(mén)N—C—S系統。

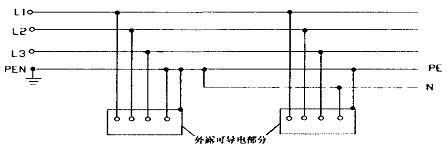

圖1 TN—C—S系統
